Описание

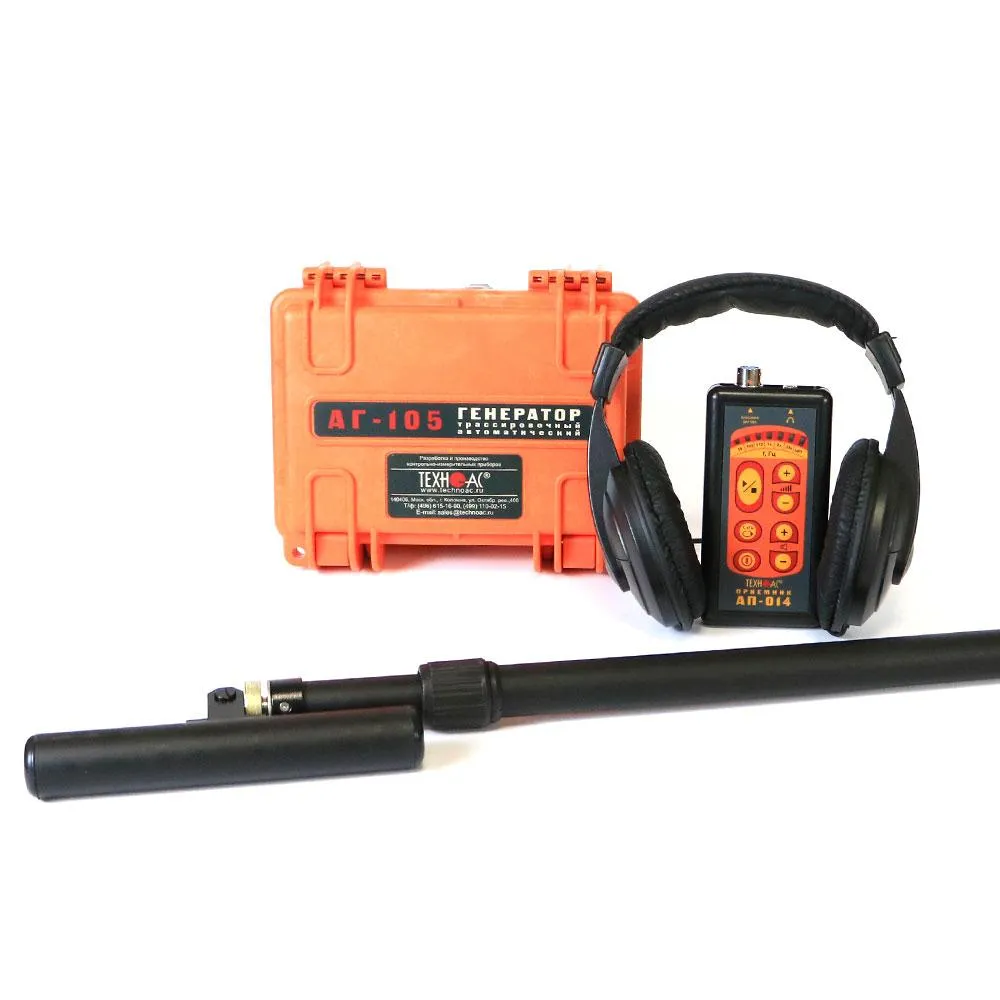

Успех АГ-501 — доступный комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов) с цифровым трассопоисковым приемником.
Комплект Успех АГ-501 оснащен компактным автономным генератором с дисплеем и встроенной индукционной антенной. Выходная мощность генератора до 20 Вт и дальность работы до 3 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-501
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Обследование участков местности перед проведением земляных работ.

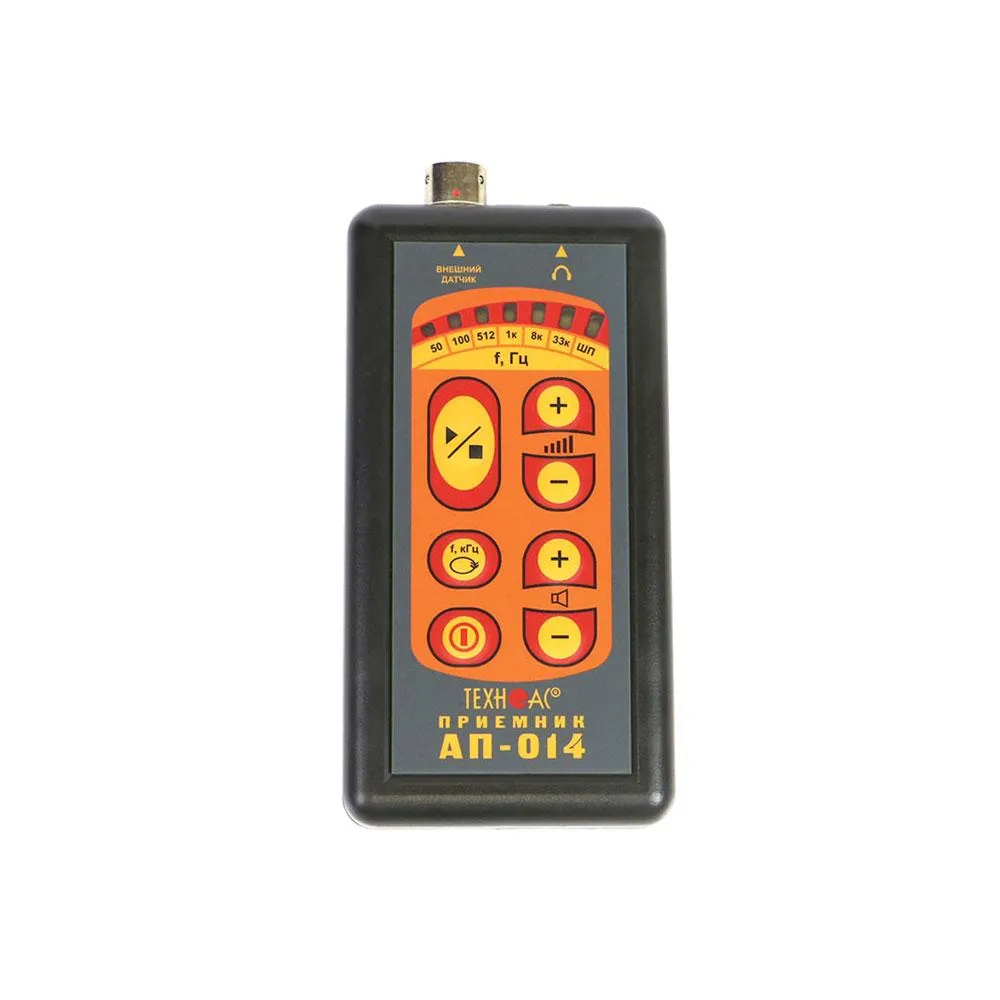

Особенности приемника АП-014
- Цифровой трассопоисковый приемник.
- Дополнительная светодиодная индикация уровня сигнала.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50…2000 Гц).
- Морозоустойчивый, работа при температурах до -30°С.
- Легкий, компактный корпус.

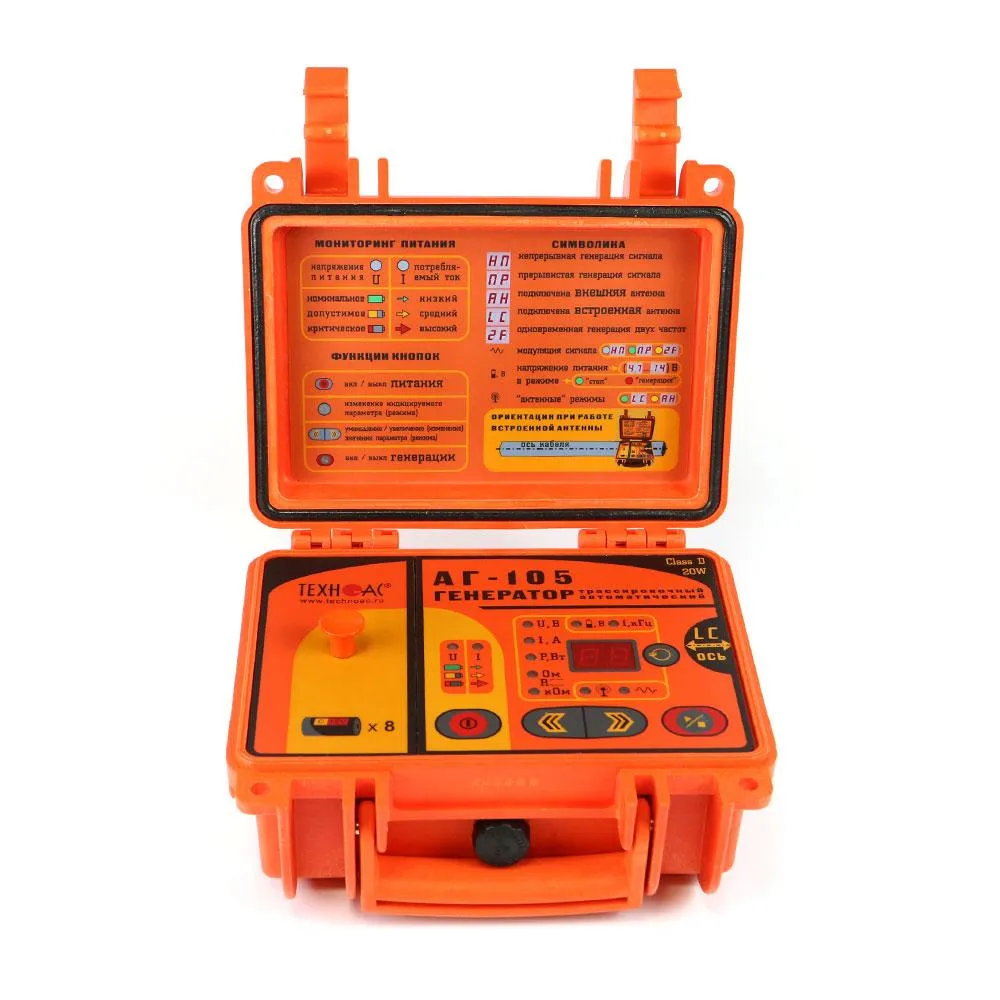

Особенности генератора АГ-105
- Встроенный «мультиметр» отображает по выбору оператора — напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Рекомендуемые области применения трассоискателя Успех АГ-501
- Электросети.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Геодезия.
Гарантия производителя на Успех АГ-501 — 24 месяца.
Характеристики трассопоискового приемника АП-014
| Параметр | Датчик ЭМД | Датчик АД |
|---|---|---|
| Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | |
| Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50…60 Гц / 100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц | не переключаемый диапазон 0,31…2,00 кГц |
| «Широкая полоса» (частотный диапазон) | 0,05…2,00 кГц | 0,31…2,00 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | |
| Визуальная индикация | светодиодная шкала – 7 значений | |
| Звуковая индикация | головные телефоны – натуральный широкополосный или отфильтрованный сигнал | |
| головные телефоны — синтезированный звук ЧМ | ||
| встроенный излучатель — синтезированный звук ЧМ | ||
| Питание | напряжение 1.8…4 В – щелочные батарейки «тип АА» 1,5 В 2 шт. | |
| Время непрерывной работы, не менее | 8 часов, при отрицательной температуре время работы сокращается | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+50ºС | |
| Точность определения трассы, м | ±0,3 | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 145x70x24 мм | |
| Масса электронного блока, не более | 0,15 кг | |
Характеристики трассировочного генератора АГ-105
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | |
| Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
| «Антенные» режимы | 8192 — «8.2» / 32768 — «33» для «Lc» или 8192 — «8.2» для «AH» |
| Режим работы | |
| «Антенные» режимы | встроенная передающая антенна «LC» |
| внешняя передающая антенна «АН» | |
| Режим работы | |
| Режимы «модуляции» (сигналы специальной формы) | — прерывистый «ПР» (кратковременные посылки сигнала); — длительность посылки 0,12 сек.; — частота следования посылок 1 Гц |
| — двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); — соотношение амплитуд 4/1 (соответственно) |
|
| Выходные параметры при напряжении питания 12…15 В | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 — при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F» |
| 3 — при частоте 32768 Гц «33» | |
| Заданный для автоматического согласования, ≥ | 0,2 — при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» |
| 0,1 — при частотах 8192 Гц «8.2» / 32768 Гц «33» | |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 32 — в двухчастотном режиме модуляции «2F» |
| 40 — в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 20 — при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
| 6 — при частоте 32768 Гц «33» | |
| Источники питания | |
| Напряжение питания | 7…15 В |
| Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5 В «тип С» |
| Внешние источники питания (не входят в комплект поставки) | — аккумулятор «12 В» (например, автомобильный); — выходное напряжение 11…14 В при токе не менее 4 А |
| — сетевой блок питания АГ114М.02.020 (дополнительная принадлежность); — выходное напряжение 15 В, мощность 60 Вт |
|
| Время работы («жизненный цикл» зависит от качества батарей) | при работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт) |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: — ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; — ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33» |
| ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны «LC» | |
| бесконтактное подключение с применением внешней передающей антенны «АН» | |
| бесконтактное подключение с применением индукционных передающих клещей | |
| Конструктивные параметры | |
| Выходной усилитель мощности | модифицированный CLASS D КПД до 85% |
| Габаритные размеры, мм | 216х180х105 мм |
| Вес, кг | 2 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды) |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса — кейса) |

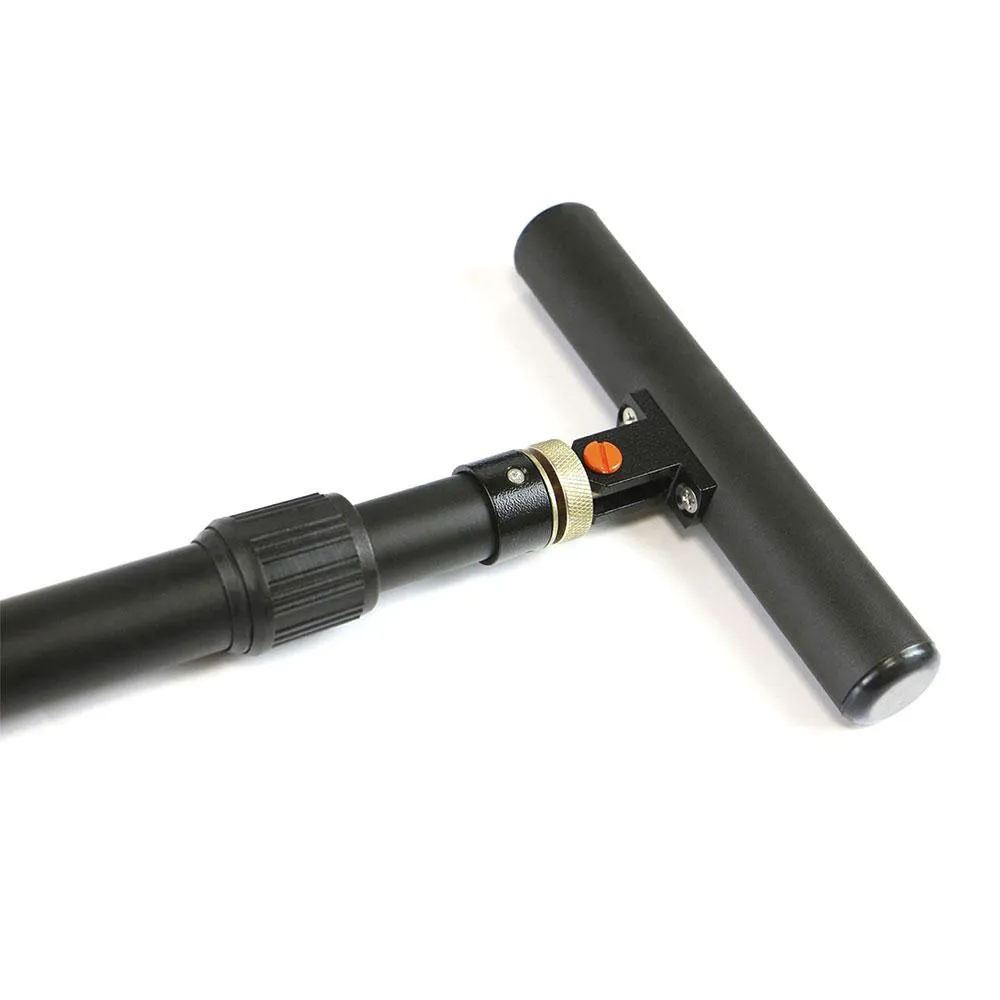

Характеристики электромагнитного датчика EMD-257
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Комплектация трассоискателя Успех АГ-501
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-014 | 1 шт. |
| 2 | Генератор трассировочный АГ-105 | 1 шт. |
| 3 | Датчик электромагнитный ЭМД-247 | 1 шт. |
| 4 | Головные телефоны | 1 шт. |
| 5 | Кабель АГ120.02.020 | 1 шт. |
| 6 | Кабель АГ120.02.050 | 1 шт. |
| 7 | Контакт магнитный АГ120.02.090 | 1 шт. |
| 8 | Штырь заземления АГ110.02.004 | 1 шт. |
| 9 | Батарейка типоразмер АА алкалиновая | 2 шт. |
| 10 | Батарейка типоразмер R14 алкалиновая | 8 шт. |
| 11 | Чехол 53236 | 1 шт. |
| 12 | Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) | 1 шт. |
| 13 | Сумка для комплекта (чехол 53222) | 1 шт. |
| 14 | Руководство по эксплуатации. Паспорт | 1 шт. |
Дополнительная комплектация трассоискателя Успех АГ-501
| № | Наименование |
|---|---|
| 1 | Индукционная антенна ИЭМ-301.5 |
Общая информация: трассоискатели кабельных линий для точного и быстрого поиска подземных коммуникаций
В условиях плотной городской застройки становится актуальным вопрос поиска подземных кабельных трасс — например, при выполнении ремонтных работ, когда высок риск задеть силовые кабели, трубопроводы, другие коммуникации. Помогают трассоискатели кабельных линий — приборы, позволяющие быстро и с высокой точностью определить места залегания кабельных трасс.
Данные приборы не являются средствами измерения и не подлежат обязательной сертификации. Об этом свидетельствуют официальные письма из регистрирующих органов:
Принципы действия
Производители предлагают кабельные трассоискатели, работающие по индукционному принципу. Данные устройства распознают сигналы, создаваемые трассировочным генератором, который подключён к кабельной трассе или трубопроводу. Если возможности подключения генератора к коммуникации нет, используют индукционную антенну, которая входит в комплект трассоискателя подземных коммуникаций.
Ещё один принцип действия трассоискателей — обнаружение дефектов изоляции кабелей. Сначала к кабельной трассе подключается генератор. Затем оператор движется по трассе, касаясь при этом земли специальным датчиком с контактными электродами. Когда дефект изоляции будет обнаружен, прибор зафиксирует высокий уровень сигнала и оповестит об этом.
Сфера применения
Трассоискатель используются для выполнения многих работ:
- определения глубины залегания и расположения подземных коммуникаций;
- поиска мест пересечения кабельных трасс и трубопроводов
- выявления мест, в которых кабельные линии повреждены;
- изучения местности перед выполнением земляных работ;
- ряда других.
Критерии выбора
Чтобы правильно выбрать и купить трассоискатель кабельных линий, нужно учесть несколько важных критериев:
- максимальную глубину залегания трасс, местоположение которых нужно определять;
- принцип действия, заложенный в основу трассоискателя;
- тип питания — от аккумуляторной батареи или обычных солевых либо щелочных батареек;
- наличие дополнительных функций, которые могут понадобиться в работе, — регулировки чувствительности, установки уровня звука индикатора, возможности отображения на дисплее расположения трассы и других.
