Индикаторные трубки

Что такое индикаторные трубки?

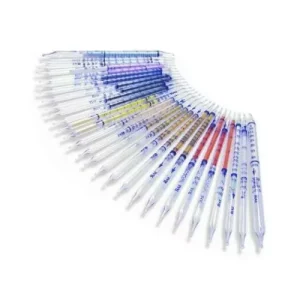

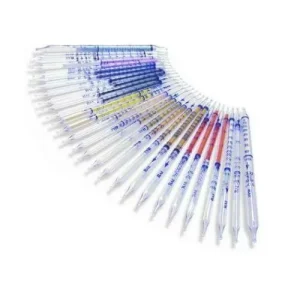

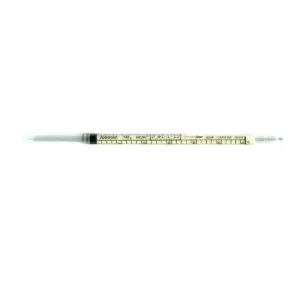

Индикаторные трубки представляют собой герметично запаянные стеклянные трубки, внутри которых находится зерненный сорбент (индикаторный порошок). Слой индикаторного порошка в трубке фиксируется с двух сторон тампонами. Смещение уровня индикаторного порошка относительно тампона не должно превышать 1 мм.

Упрощенно – это стеклянная ампула с химическим составом, меняющим цвет при контакте с определенным газом. Поэтому трубки еще называют колориметрическими (анг. color – «цвет») химическими датчиками.

Оба конца трубки запаяны. Чтобы провести анализ, нужно отломить концы и с помощью специального насоса прокачать через ампулу определенный объем воздуха (так называемая ускоренная диффузия). Внутри трубки произойдет контролируемая химическая реакция, в результате которой содержимое ампулы изменит цвет. Шкала, нанесенная на трубку, позволяет оценить длину изменившейся окраски и, соответственно, концентрацию того или иного газа или токсичного вещества.

Измерение концентрации вещества индикаторной трубкой в газовых средах основано на изменении окраски сорбента (индикаторного порошка) при прокачивании через индикаторную трубку анализируемого газа. Длина изменившего окраску слоя сорбента является функцией и мерой массовой концентрации определяемого вещества. Номинальные статистические функции преобразования представлены на упаковке либо непосредственно на индикаторной трубке в виде шкалы, характеризующей зависимость длины изменившего окраску индикаторного слоя от концентрации определяемого вещества.

Типы индикаторных трубок

Индикаторные трубки бывают следующих видов:

1. Колористическая индикаторная трубка. Это индикаторная трубка, позволяющая измерять содержание вещества в анализируемой газовой среде, просасываемой через индикаторную трубку, по длине изменившего первоначальную окраску слоя индикаторного порошка.
2. Колориметрическая индикаторная трубка. Это трубка, позволяющая судить о содержании определяемого вещества в анализируемой газовой среде, просасываемой через индикаторную трубку, путем сравнения изменившейся окраски индикаторного порошка с прилагаемой цветной шкалой (или цветным образцом).
3. Экспозиционная индикаторная трубка. Индикаторная трубка, обеспечивающая измерение средневзвешенного за время экспозиции содержания вещества в анализируемой газовой среде по длине изменившего первоначальную окраску слоя индикаторного порошка без принудительного присасывания анализируемой пробы вследствие естественных процессов переноса

Наиболее распространенным типом является колориметрическая трубка. Колориметрические трубки бывают двух типов – для кратковременных и долговременных измерений. Первые предназначены для прямого анализа на месте в течение небольшого времени, обычно от 10 секунд до 15 минут в зависимости от трубки и пробоотборного насоса. Трубки для долговременных измерений позволяют измерить среднюю концентрацию за период, как правило от 1 до 8 часов. Насос в этом случае не нужен; воздух проходит через трубку за счет естественной диффузии. В России применяют главным образом трубки для кратковременных измерений.

Индикаторные трубки предназначены для:

• диоксида углерода. Герметичная стеклянная трубка, содержащая адсорбирующие фильтры и подходящие носители для индикаторов: гидразина и кристаллического фиолетового. Минимальная определяемая концентрация — 100 ppm с относительным стандартным отклонением ±15 %.
• диоксида серы. Герметичная стеклянная трубка, содержащая адсорбирующие фильтры и подходящие носители для индикаторов: йода и крахмала. Минимальная определяемая концентрация — 0,5 ppm с относительным стандартным отклонением ±15 %.
• масел. Герметичная стеклянная трубка, содержащая адсорбирующие фильтры и подходящие носители для индикатора — серной кислоты. Минимальная определяемая концентрация — 0,1 мг/м3 с относительным стандартным отклонением ±30 %.
• монооксида азота и диоксида азота. Герметичная стеклянная трубка, содержащая адсорбирующие фильтры и подходящие носители для окисляющего слоя (соль Cr (VI)) и индикатора — дифенилбензидина. Минимальная определяемая концентрация — 0,5 ppm с относительным стандартным отклонением ±15 %.
• монооксида углерода. Герметичная стеклянная трубка, содержащая адсорбирующие фильтры и подходящие носители для индикаторов: йода (V) оксида, селена диоксида и серной кислоты дымящей. Минимальная определяемая концентрация — 5 ppm или менее с относительным стандартным отклонением ±15 %.
• сероводорода. Герметичная стеклянная трубка, содержащая адсорбирующие фильтры и подходящие носители для индикатора — соли свинца. Минимальная определяемая концентрация — 1 ppm или менее с относительным стандартным отклонением ±10 %.
• паров воды. Герметичная стеклянная трубка, содержащая адсорбирующие фильтры и подходящие носители для индикатора — перхлората магния. Минимальная определяемая концентрация — 67 ppm или менее с относительным стандартным отклонением ±20 %.

Маркировка индикаторных трубок по ГОСТ

Маркировку индикаторных трубок наносят непосредственно на каждую индикаторную трубку и на этикетку, наклеиваемую на коробку с индикаторными трубками или вкладываемую внутрь коробки или в полиэтиленовую кассету.

Маркировка, наносимая на каждую индикаторную трубку, должна содержать:

• товарный знак предприятия-изготовителя;
• условное обозначение индикаторной трубки;
• номер партии индикаторных трубок (по системе нумерации предприятия-изготовителя);
• обозначение стандарта или технического документа на индикаторную трубку конкретного типа;
• химическую формулу и (или) наименование определяемого вещества;

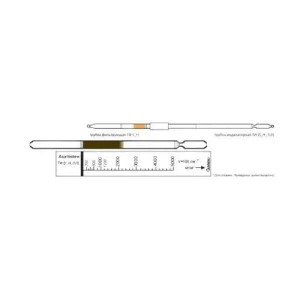

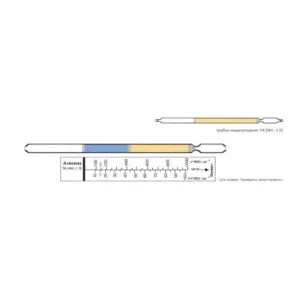

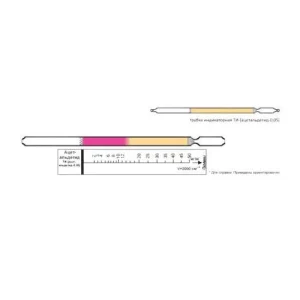

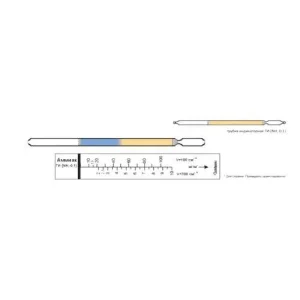

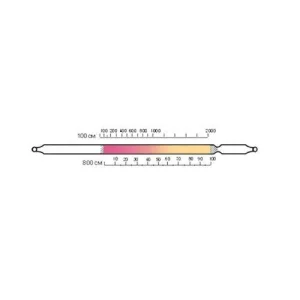

• шкалы (или шкалу) индикаторной трубки с числовыми отметками;
• объем отбираемой газовой пробы (не распространяется на экспозиционные индикаторные трубки);
• стрелку, показывающую направление просасывания пробы газовой среды (не распространяется на экспозиционные индикаторные трубки);
• время экспозиции (для экспозиционных индикаторных трубок).

Допускается указанную маркировку наносить на этикетку (не распространяется на стрелку, показывающую направление просасывания пробы).

Этикетка, наклеенная на коробку с индикаторными трубками или вложенная внутрь коробки или в полиэтиленовую кассету, должна содержать:

• дату изготовления;
• срок годности;
• количество трубок в коробке (кассете);
•  краткие правила выполнения анализа;
• знак утверждения типа средств измерений в соответствии.

Условные обозначения индикаторных трубок устанавливают в стандартах и (или) технических документах на индикаторные трубки конкретных типов.

Для сертифицированных индикаторных трубок маркировка должна содержать знак соответствия по ГОСТ Р 50460, наносимый типографским способом на каждую упаковку и на титульный
лист паспорта. Место расположения маркировки знаком соответствия устанавливают в стандартах и (или) технических документах на индикаторные трубки конкретных типов.

Какую индикаторную трубку выбрать

Выбор индикаторной трубки зависит от нескольких факторов, включая тип анализируемого газа, условия эксплуатации и требования к точности измерений. Вот несколько ключевых аспектов, которые стоит учесть при выборе индикаторной трубки:

1. Тип газа: Разные трубки предназначены для измерения различных газов. Убедитесь, что выбранная вами трубка подходит для конкретного вещества, которое вы планируете анализировать.
2. Диапазон концентраций: Индикаторные трубки имеют разные диапазоны измерений. Выберите трубку, которая соответствует предполагаемым концентрациям газа в вашей среде.
3. Точность и чувствительность: Обратите внимание на точность измерений и чувствительность трубки. Для некоторых приложений может потребоваться высокая степень точности.
4. Условия эксплуатации: Условия окружающей среды (температура, давление, влажность) могут влиять на работу индикаторной трубки. Убедитесь, что она подходит для ваших условий.
5. Срок годности: Проверьте срок годности индикаторной трубки. Просроченные трубки могут давать неточные результаты.
6. Производитель: Выбирайте продукцию от проверенных производителей с хорошей репутацией. Это гарантирует качество и надежность.
7. Метод использования: Убедитесь, что у вас есть необходимое оборудование для использования трубки (например, насос для откачки воздуха) и что вы понимаете, как правильно интерпретировать результаты.
8. Стоимость: Сравните цены на различные трубки, но не забывайте о качестве и надежности.

При выборе индикаторной трубки рекомендуется также проконсультироваться с экспертами или обратиться к технической документации производителя для получения дополнительной информации.

Химический экспресс-анализ газовых сред с применением индикаторных трубок имеет ряд преимуществ:

• минимальные сроки проведения анализа;
• получение результатов непосредственно на объекте исследования, что обеспечивает своевременное принятие мер;
• сопоставимость аналитических характеристик индикаторных тест-трубок с современными инструментальными методами анализа;
• портативность и мобильность;
• простота методик выполнения анализа, не требуется дополнительная подготовка специалистов;
• низкая стоимость оперативного анализа исследуемого объекта;
• не используется стационарное оборудование;
• не требуются источники электрической и тепловой энергии.

Применение индикаторных трубок наиболее эффективно:

• при исследовании большого числа объектов;
• при проведении предварительного скрининга объектов;
• при отбраковке образцов и проб в «полевых» и лабораторных условиях;
• при решении вопроса о целесообразности применения дорогостоящих методов анализа и оборудования.
