Цена по запросу
Трассоискатель Успех 4.108Д для определения местоположения и глубины залегания подземных коммуникаций. Определение глубины до 30 м. Точность определения глубины залегания ±5% при глубине свыше 1 м. Точность определения оси коммуникации ±5% при глубине свыше 1 м. Трассировка коммуникаций до 10 км. Выходная мощность генератора до 100 Вт. Диапазон температур эксплуатации -30…+50°С. Степень защиты IP54.
Трассопоисковый комплект Успех 4.108Д предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

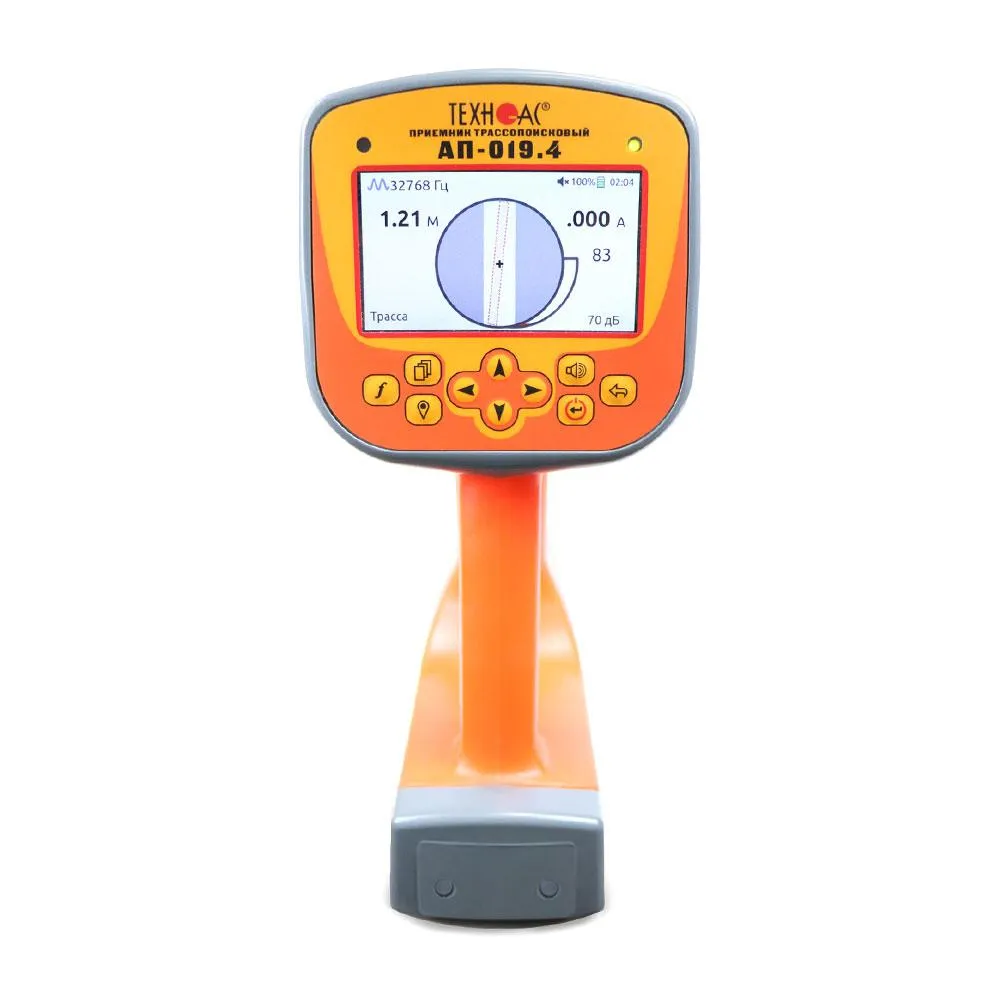

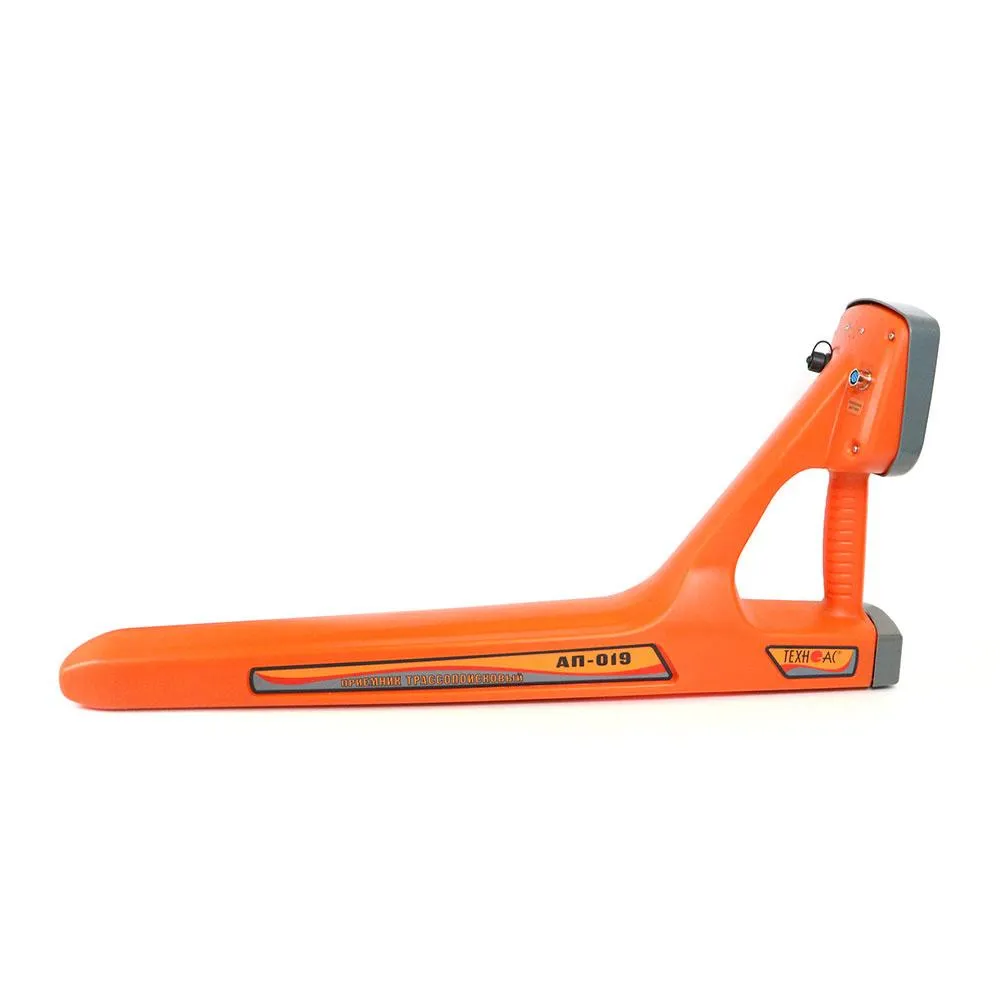

В составе комплекта Успех 4.108Д приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии.

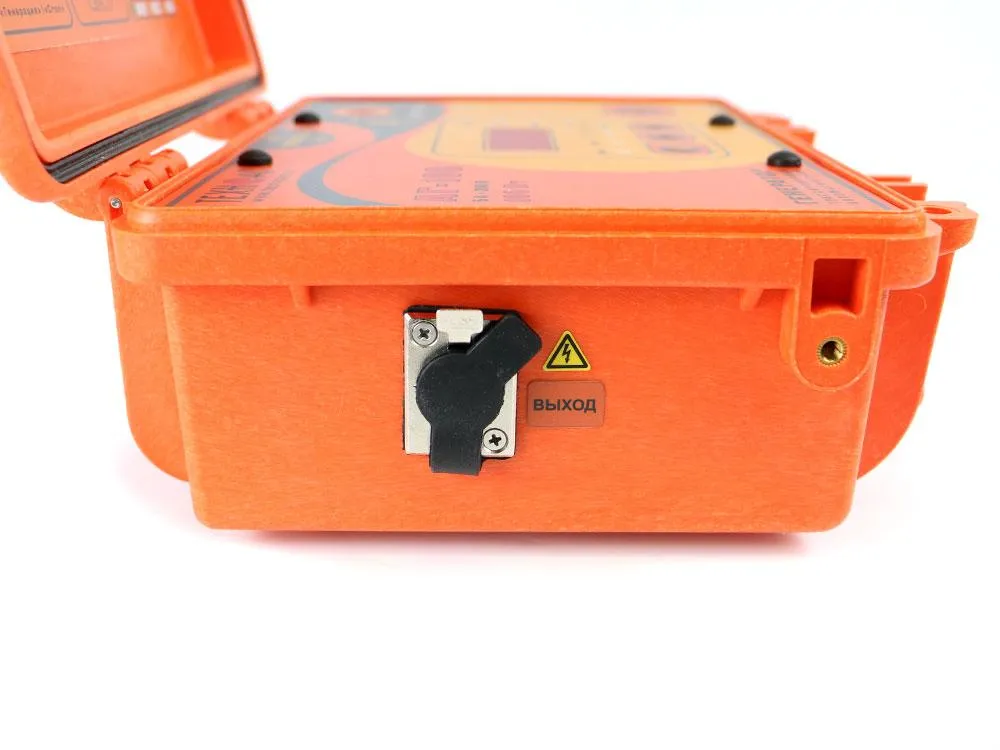

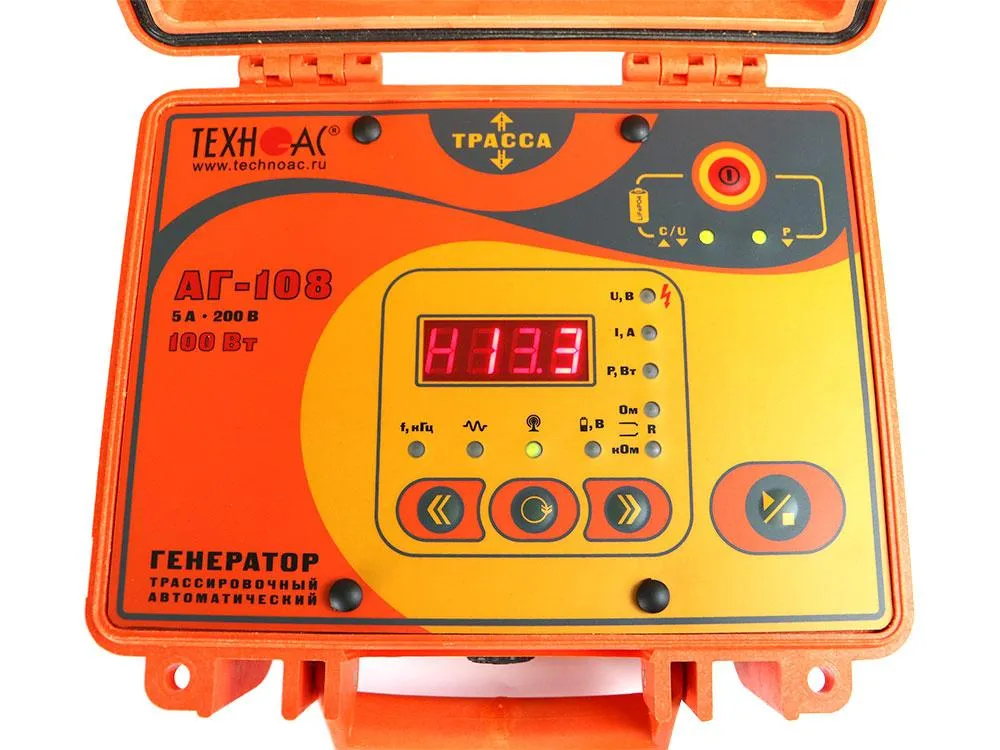

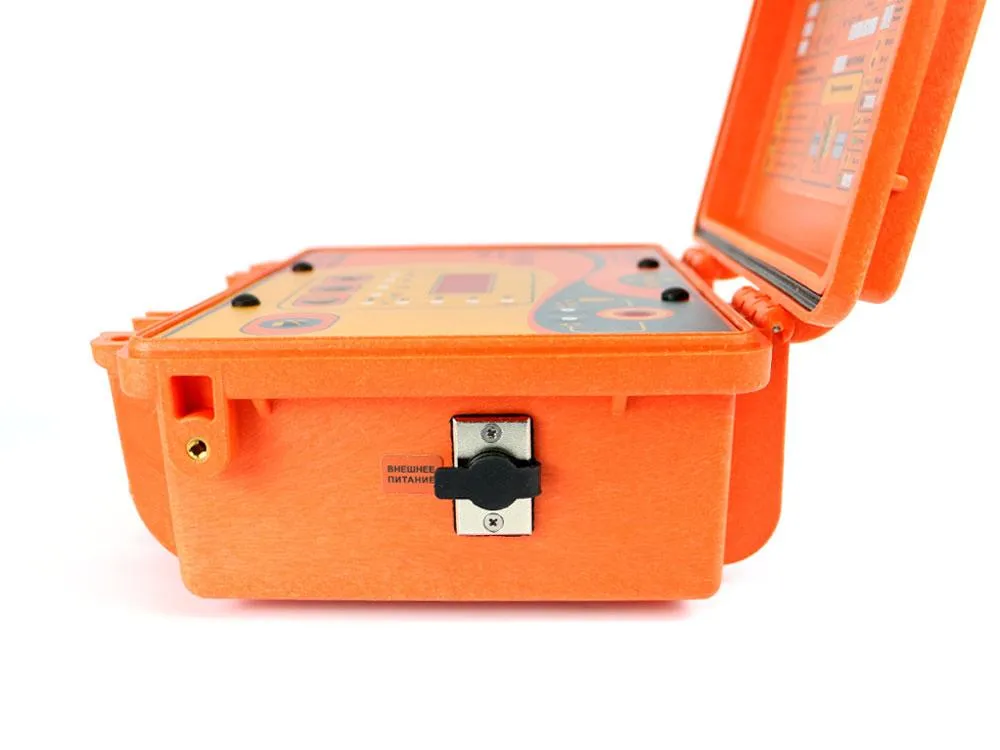

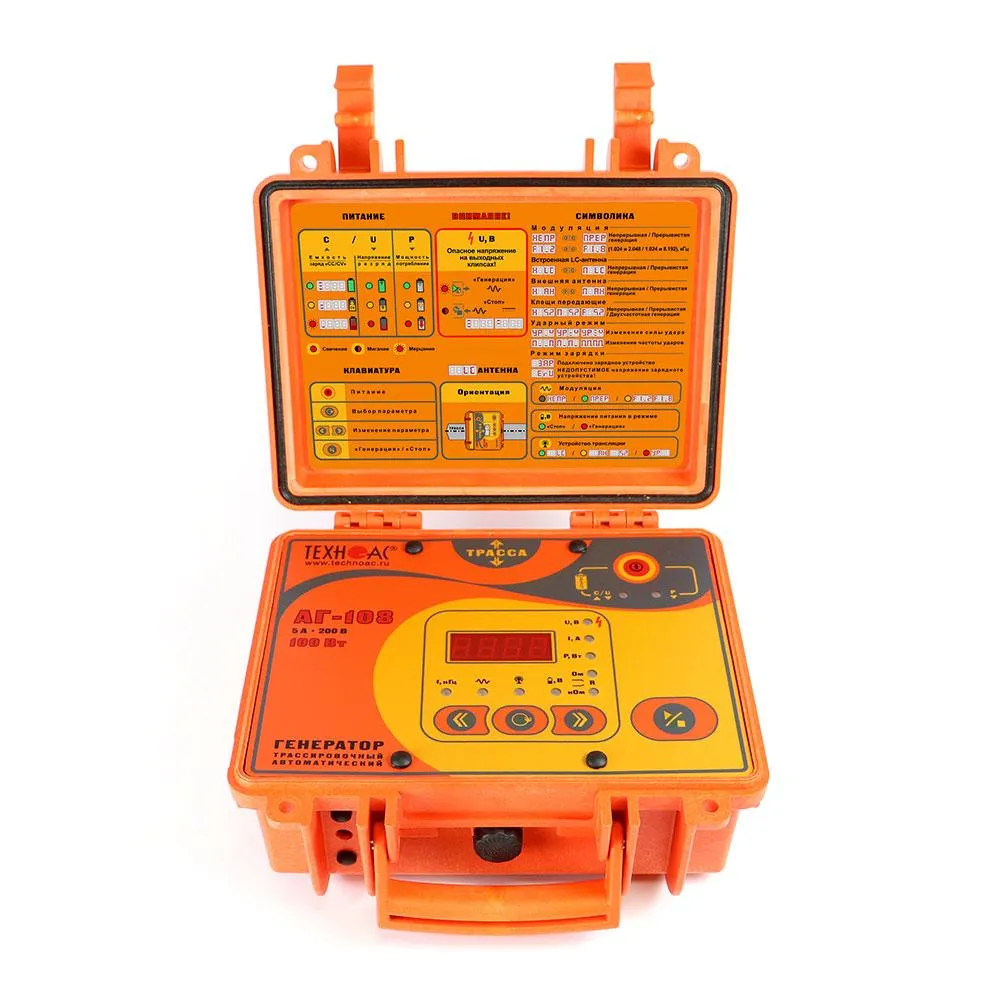

Комплект оснащен новейшим компактным автономным генератором АГ-108 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.
Выходная мощность генератора до 100 Вт.
| Параметр | Значение |
|---|---|
| Частоты фильтров | 50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» | 0,05…7,00 кГц; 7,00…14,00 кГц |
| Диапазон частот «Две частоты» | 1024 / 2048 Гц |
| Динамический диапазон входных сигналов | 140 дБ |
| Количество встроенных датчиков | 5 |
| Максимальная чувствительность (33 кГц) | 5 мкА на расстоянии 1 м |
| Подключаемые внешние датчики | ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства «ТЕХНО-АС» |
| Управление чувствительностью (усилением сигнала) | — полуавтоматическое / ручное (по выбору); — автоматическое для режима «Трасса» |
| Определение глубины залегания коммуникации | — 0,01….30,00 м; — автоматически в режиме «Трасса» |
| Точность определения глубины залегания | ±5 см при глубине до 1 м, ±5% при глубине свыше 1 м |
| Измерение «сигнального» тока в коммуникации | — 0,001….50,00 А; — автоматически в режиме «Трасса» |
| Точность определения оси коммуникации | ±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м |
| Работа с импульсными сигналами | при работе с генераторами «ТЕХНО-АС» |
| Визуальная индикация | цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости |
| Режимы индикации | «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048» |
| Звуковая индикация | — синтезированный звук с ЧМ; — звуковая индикация нажатия кнопок |
| Источник питания | — 4 Li-ion батареи 3,7 В, 3200 мАч; — внешний аккумулятор (Power Bank) |
| Режим «Сон» | 0…23 час 59 мин |
| Время непрерывной работы от одного комплекта Li-ion батарей | не менее 8 часов при яркости экрана <50% |
| Диапазон температур эксплуатации / хранения | -30…+50 / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Вес, не более | 2,45 кг |
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05% | |
| Нагрузка «кабель выходной» или «клещи» | 512 / 1024 / 8192 / 32768 |
| «Антенные» режимы | 8192 / 32768 для «LC» или 8192 для «AH» |
| Режимы работы | |
| «Антенные» режимы | встроенная передающая антенна «LC» |
| внешняя индукционная передающая антенна «АН» | |
| Режимы «модуляции» (сигналы специальной формы) | — прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала); — длительность посылки 0,1 сек.; — частота следования посылок 1 Гц |
| — двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц); — соотношение амплитуд 2/1 (соответственно) |
|
| — двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц); — соотношение амплитуд 4/1 (соответственно) |
|
| «Ударный» режим | — «УР» — генерация импульсов управления ударным механизмом; — три разновидности силы удара: «слабый», «средний», «сильный»; — частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин. |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8» |
| 3 – при частоте 32768 Гц | |
| Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 — всегда при включении питания |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 150 – в двухчастотном режиме модуляции «F1_2» / «F1_8» |
| 200 – в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом |
| 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом | |
| Источники питания | |
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 |
| максимально допустимое напряжение 15 | |
| Автономный аккумулятор | «12,8 В / 8 Ач» 8 элементов LiFePO4 26700 |
| Устройство зарядное | — заряжает до напряжения 14,6 В током до 10 А; — обеспечивает генерацию одновременно с зарядкой |
| Внешние источники питания (не входят в комплект поставки) | — напряжение 10…15 В, мощность ≥ 140 Вт; — например, аккумуляторы автомобильные «12 В» |
| Время работы («жизненный цикл») | — 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; — 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР» |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое энергосбережение в процессе генерации | автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания |
| Автоматические выключения прибора | при напряжении питания < 8 В |
| при напряжении питания > 15,7 В | |
| при коротком замыкании выхода в процессе автосогласования | |
| через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) | |
| Согласование с нагрузкой | автоматическое – до достижения тока в нагрузке: — ≥ 0,1 А – всегда «по умолчанию»; — «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»); — «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации или до достижения предела энергопотребления определяемого программой |
| ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны «LC» | |
| бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC») | |
| бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) | |
| Электромагнитная совместимость | |
| Классификация по ГОСТ Р 51318.22-2006 | класс А |
| Конструктивные параметры | |
| Выходной усилитель мощности | модифицированный CLASS D, КПД до 85% |
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы |
| цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) | |
| Габаритные размеры электронного блока (кейса), не более, мм | 250х220х120 |
| Вес электронного блока, не более, кг | 3,8 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | -30…+60 |
| Степень защиты корпуса | IP65 |

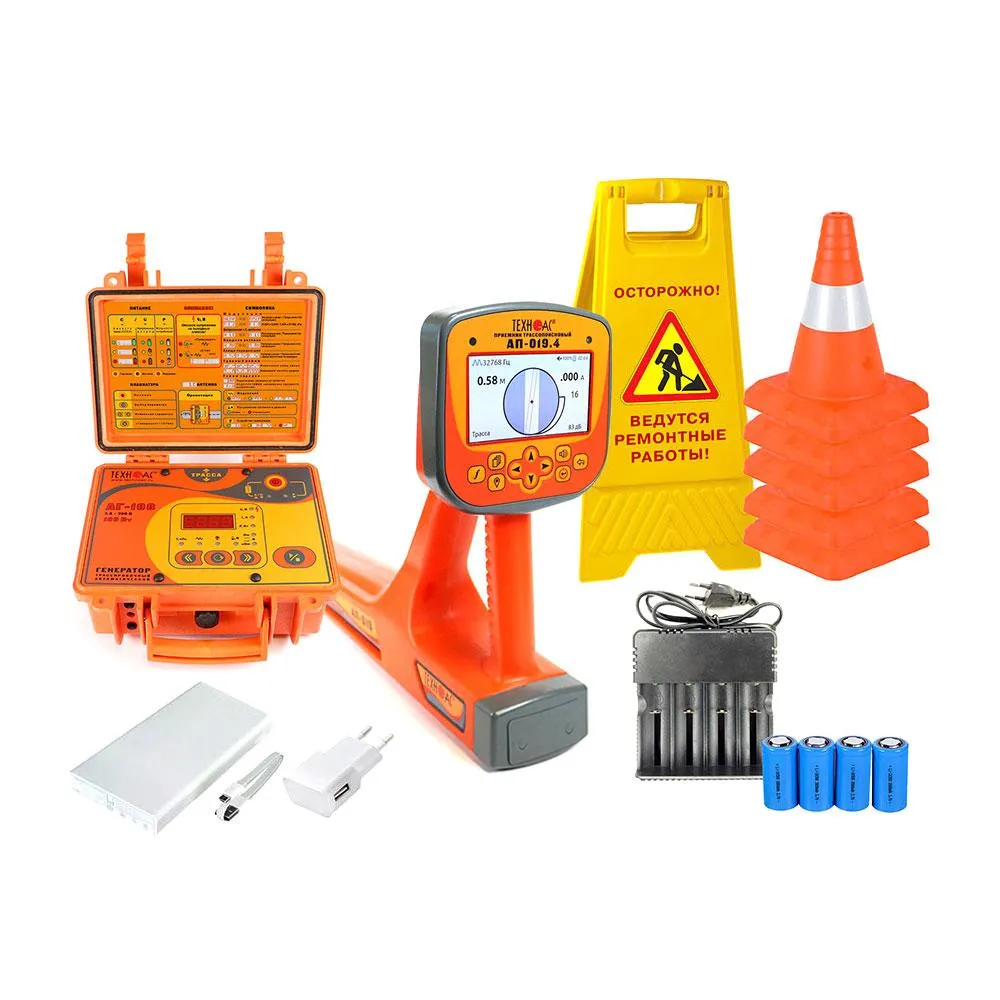

| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-019.4 | 1 шт. |
| 2 | Генератор трассировочный АГ-108 | 1 шт. |
| 3 | Устройство зарядное АГ107.02.010 | 1 шт. |
| 4 | Кабель АГ120.02.020 | 1 шт. |
| 5 | Кабель АГ120.02.050 | 1 шт. |
| 6 | Кабель АГ105.02.020 | 1 шт. |
| 7 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 8 | Штырь заземления АГ110.02.004 | 2 шт. |
| 9 | Батарейки для приемника | 4 шт. |
| 10 | Кабель USB 2,0 AM-mini USB 1 м | 1 шт. |

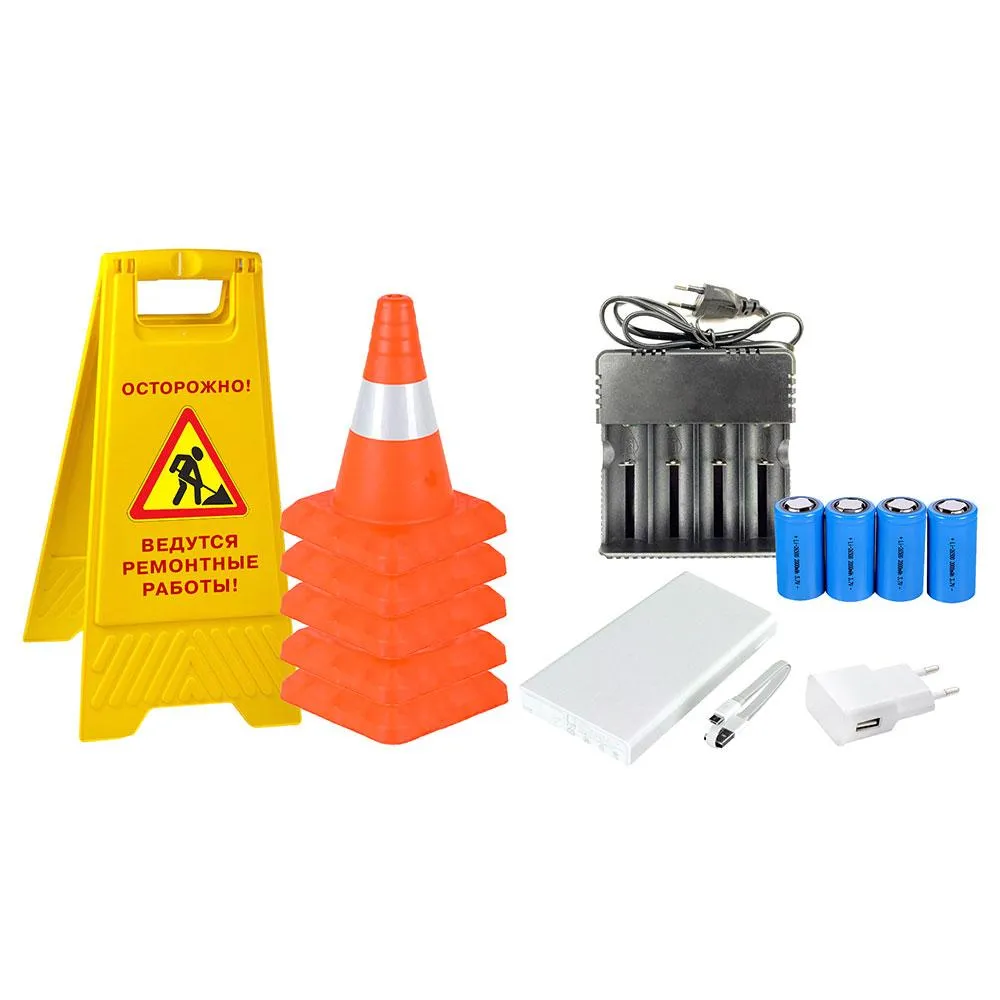

| 11 | Power bank, 20 000 mAh | 1 шт. |
| 12 | Конус дорожный, высота 30 см | 5 шт. |
| 13 | Аварийный знак «Люк открыт» или «Идут работы» | 1 шт. |
| 14 | Зарядное устройство HD-8992A | 1 шт. |
| 15 | Сумка для приемника (чехол 53212) | 1 шт. |
| 16 | Сумка для комплекта (чехол 53222) | 1 шт. |
| 17 | Руководство по эксплуатации | 3 шт. |
| 18 | Паспорт | 1 шт. |
| № | Наименование |
|---|---|
| 1 | Индукционная антенна ИЭМ-301.5 |
| 2 | Комплект аккумуляторов и зарядное устройство для приемника АП-019 |
В условиях плотной городской застройки становится актуальным вопрос поиска подземных кабельных трасс — например, при выполнении ремонтных работ, когда высок риск задеть силовые кабели, трубопроводы, другие коммуникации. Помогают трассоискатели кабельных линий — приборы, позволяющие быстро и с высокой точностью определить места залегания кабельных трасс.
Данные приборы не являются средствами измерения и не подлежат обязательной сертификации. Об этом свидетельствуют официальные письма из регистрирующих органов:
Производители предлагают кабельные трассоискатели, работающие по индукционному принципу. Данные устройства распознают сигналы, создаваемые трассировочным генератором, который подключён к кабельной трассе или трубопроводу. Если возможности подключения генератора к коммуникации нет, используют индукционную антенну, которая входит в комплект трассоискателя подземных коммуникаций.
Ещё один принцип действия трассоискателей — обнаружение дефектов изоляции кабелей. Сначала к кабельной трассе подключается генератор. Затем оператор движется по трассе, касаясь при этом земли специальным датчиком с контактными электродами. Когда дефект изоляции будет обнаружен, прибор зафиксирует высокий уровень сигнала и оповестит об этом.
Трассоискатель используются для выполнения многих работ:
Чтобы правильно выбрать и купить трассоискатель кабельных линий, нужно учесть несколько важных критериев:
