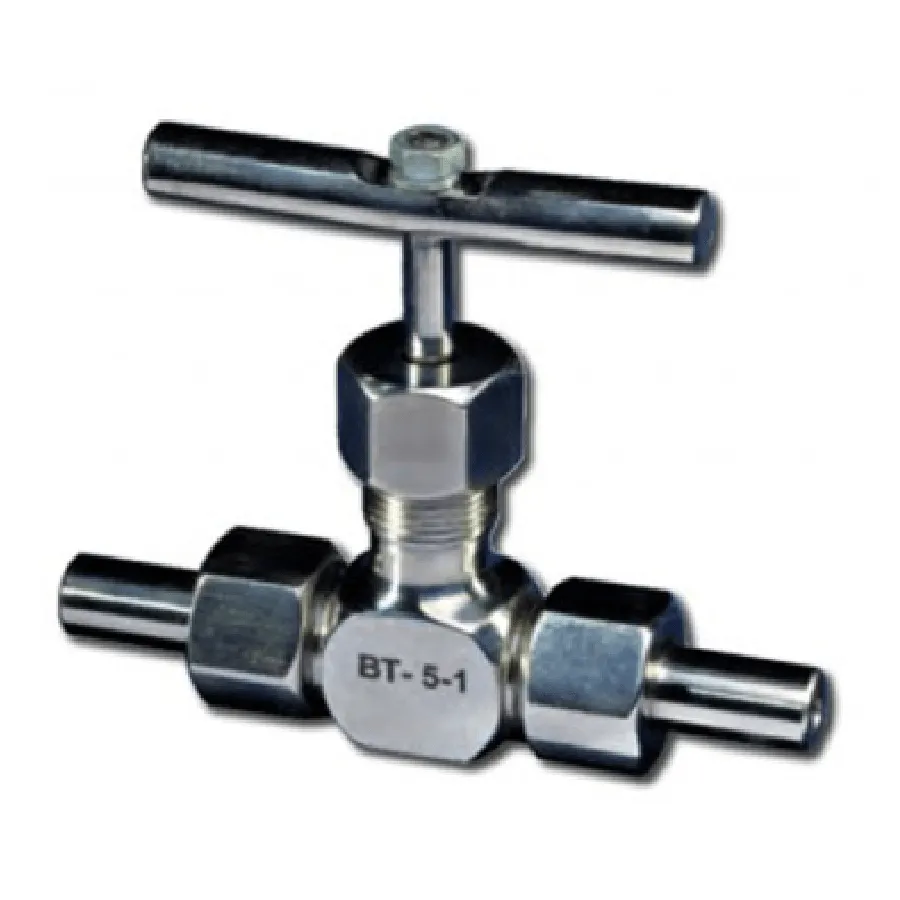

Вентиль ВТ-5 / ВТ-5-01

Описание

Вентиль ВТ-5 / ВТ-5-01 применяется для перекрытия потока рабочей среды или управления потоком путем изменения проходного сечения. Это запорно-регулирующие клапаны, у которых  рабочая часть штока выполнена в виде узкого конуса, позволяющего обеспечение плавного регулирования  расхода рабочей среды.

Вентили используются для жидких и газообразных сред на уравнительных и присоединительных линиях дифманометров в системах пробоподготовки газоанализаторов, для подачи пробы в кондуктометры, на импульсных, дренажно-продувочных линиях установки теплотехнического оборудования системы КИПиА.

Основные технические характеристики обеих марок клапанов идентичны. Например, они рассчитаны на давление рабочей среды до 250 кг/см2  с температурой до 300 градусов. Различие заключается в используемой для их изготовления стали: для изготовления вентиля ВТ-5-01 применяется сталь 12х18Н10, для ВТ-5 – сталь 20.

Вентиль ВТ-5 / ВТ-5-01: особенности

• В состав изделия входят ниппели и накидные гайки.
• Рабочее положение — любое.
• Управление вентилями — с помощью маховика.
• Резьба на корпусе вентиля: трубная цилиндрическая наружная G1/2 ̋ ГОСТ 6357-81.
• Присоединение трубки под приварку к корпусу: штуцерно-ниппельное соединение (шаровое).

* Условный проход (номинальный размер) D_y и D_n трубопроводной арматуры — это номинальный внутренний диаметр присоединяемого к арматуре трубопровода в миллиметрах. Размеры условных проходов должны соответствовать числам параметрического ряда согласно ГОСТ 28338-89.

Вентиль – одно из наиболее распространённых запорных устройств. Они широко применяются для газовых, водопроводных и иных магистралей. Такое устройство позволяет полностью перекрыть поток жидкости или газовой среды. Кроме того, с его помощью можно эффективно менять интенсивность потока в трубопроводе. Также их используют для отвода образовавшегося конденсата, применяют как предохранительное устройство.

Игольчатые вентили в зависимости от применения выпускаются с различными способами их присоединения к трубопроводам. Например, муфтовыми, штуцерными, под приварку и комбинированными. По своей конструкции обе марки вентилей являются соответственно клапаном запорным.  Все игольчатые вентили сопровождаются  руководством по эксплуатации, техническим паспортом и сертификатами соответствия.
