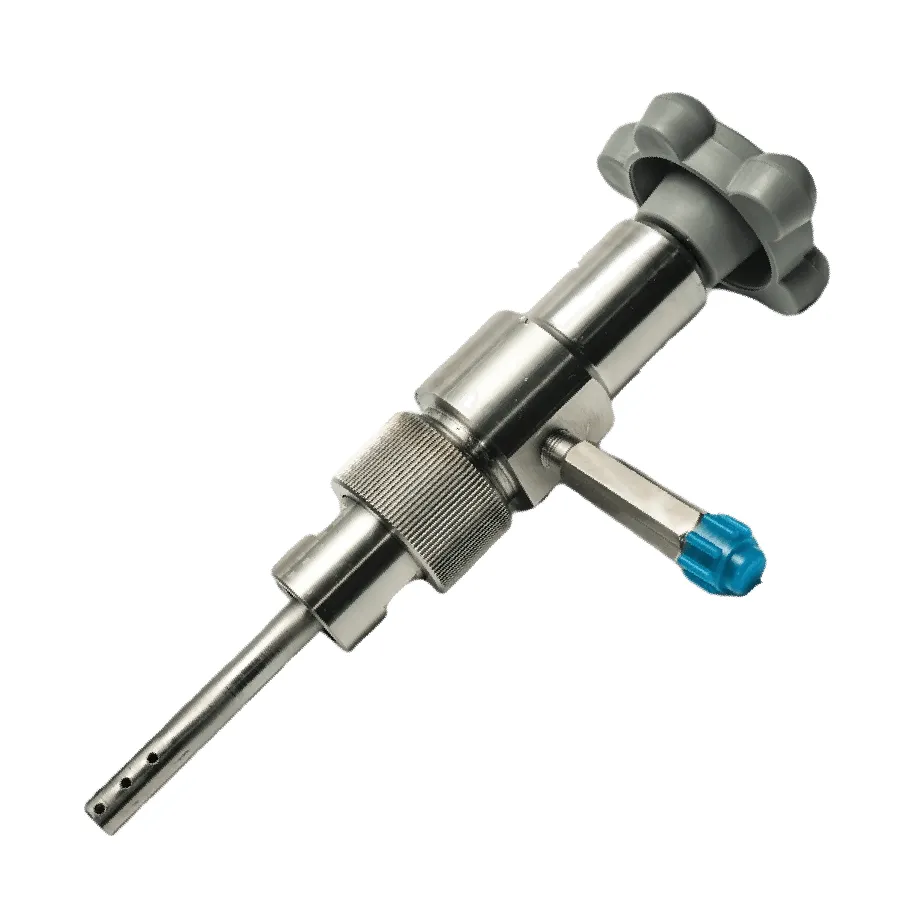

Вентиль ВП1-15х14 (21,35) сталь 20

Описание

Вентиль ВП1 сталь 20 15х14 (21,35) применяется для взятия проб продукта из трубопровода под давлением. Для равномерного забора проб по всему сечению трубопровода пробоотборник снабжен пробоотборной трубкой.

Пробоотборный ниппель может разворачиваться относительно оси пробоотборника в любое необходимое положение и фиксироваться в данном состоянии.

Вентиль ВП1 сталь 20: особенности

• Климатическое исполнение вентиля-пробоотборника УХЛ1(ХЛ1) ГОСТ15150-69.
• Для исключения замерзания проточного канала пробоотборной трубки, вентиль снабжен стержнем, который позволяет механически очищать пробоотборную трубку.
• Предельные значения рабочих температур окружающего воздуха от плюс 40°С до минус 60°С.
• Затвор снабжен комбинированным уплотнением «металл-тефлон».
• Рабочая среда — газообразная среда, вода (до 120°С). Это, например, нефть, газ, газоконденсат.
• Тип привода — ручной.

Присоединение:

• Резьба коническая внутренняя К1/2˝ ГОСТ 6111-52.
• Резьба метрическая наружная М12х1,25 ГОСТ 24705-81 — присоединительная резьба штуцера.

Материал основных деталей:

• Корпус: Ст20 ГОСТ 1050-88
• Шток: Ст20 ГОСТ 1050-88
• Клапан: Ст20 ГОСТ 1050-88
• Уплотнение клапана: Фторопласт Ф-4
• Седло: 12Х18Н10Т
• Гайка: Ст20 ГОСТ 1050-88
• Трубка: 12Х18Н10Т
• Маховик: АБС Пластик ТУ 2214-019-00203521-96.

Основные детали проточного тракта выполняются из коррозионно-стойкой стали. Пробоотборная трубка позволяет производить отбор проб в нескольких точках (равномерно) по сечению трубопровода

Комплект поставки включает вентиль, паспорт и упаковку. Изготовитель гарантирует соответствие вентилей-пробоотборников ВП1-15 х 14 (21, 35) требованиям ТУ 3132-005-62222403-2015.

Вентиль – одно из наиболее распространённых запорных устройств, они широко применяются для газовых, водопроводных и иных магистралей. Такое устройство позволяет полностью перекрыть поток жидкости или газовой среды, кроме того, с его помощью можно эффективно менять интенсивность потока в трубопроводе. Также их используют для отвода образовавшегося конденсата, применяют как предохранительное устройство.
