Описание

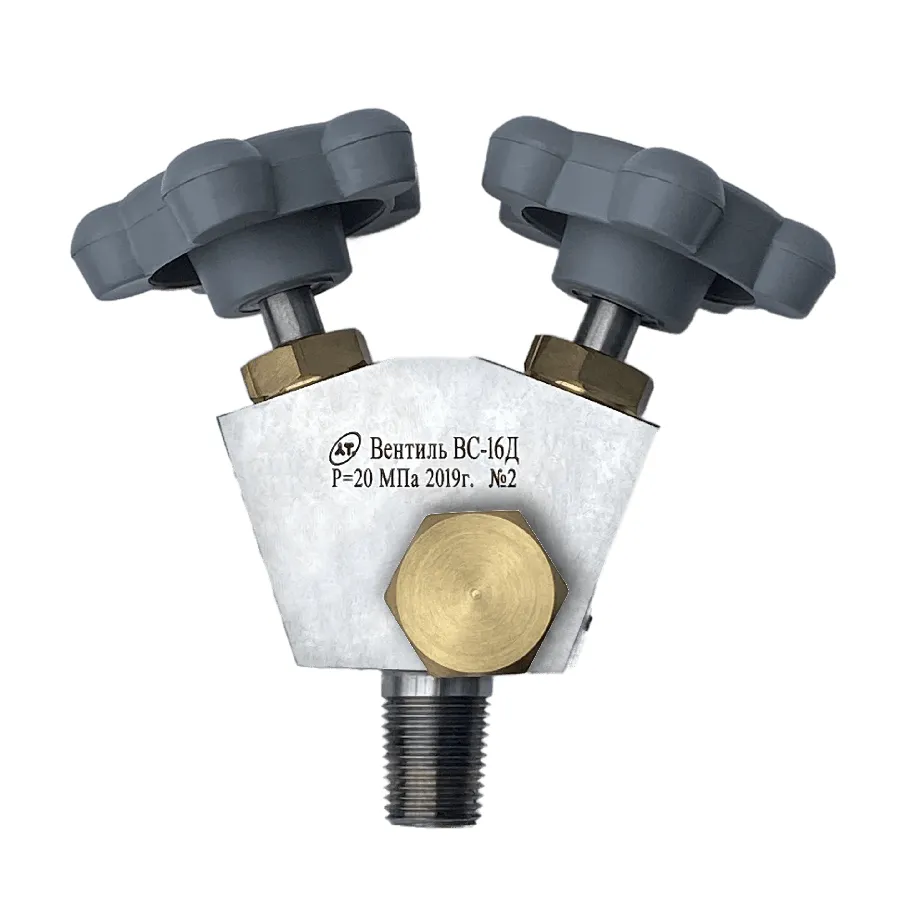

Вентиль ВС-16Д запорный двухвентильный предназначен для отбора жидкой фазы агрессивных и чистых газов.
Присоединение: резьба коническая баллонная наружная W 19,2 ГОСТ 9909–81. Резьба наружная бокового штуцера для присоединения редуктора — Сп 21,8 мм 14 ниток на 1″.
Вентиль состоит из двух клапанных ячеек – для газа и жидкости (обозначение указано на корпусе вентиля).
Вентиль ВС-16Д: устройство
- При повороте воротка по часовой стрелке, шток по резьбовому соединению перемещается внутрь корпуса, создавая усилие на шарик.
- Шарик создаёт давление на тарелку, прогибая мембраны и опуская подпружиненный золотник.
- Шарик запрессованный в золотник перекрывает входное отверстие вентиля.
- При повороте воротка против часовой стрелки шток по резьбовому соединению перемещается из корпуса.
- Тарелка и золотник возвращается в исходное положение за счёт мембран и пружины.
- Шарик запрессованный в золотник открывает входное отверстие вентиля.
Технические характеристики вентиля ВС16Д:
Тип вентиля | мембранный |
Рабочая среда | чистые и агрессивные газы: углеводороды, H2S, NO2, NH3, HCl и проч. |
Материал, сталь | 12Х18Н10Т |
Рабочее давление, МПа (кгс/см2) | 20(200) |
Диаметр условного прохода Ду, мм | 3,0 |
Масса не более, кг | 1,0 |
Присоединительные размеры:
— Вход коническая резьба для установки на баллон ГОСТ 9909-81 |
W 19,2 (17E) |
— Выходной штуцер | СП 21,8 RH (DIN 6) |
Температурный режим °C, УХЛ | до +35
УХЛ4.2 |
Показатель надёжности: безотказная наработка/установленный ресурс, циклы | 1000/3000 |
Марка смазки пары винт-гайка | ВНИИНП-282 |
Опция | Si-VD пассивация |
Материал основных деталей:
Корпус: Сталь AISI304
Мембрана: 12Х18Н10Т ГОСТ 5632–2014
Золотник: 95Х18 ГОСТ 5632–2014
Шток: 12Х18Н10Т ГОСТ 5632-2014
Гайка: ЛС59-1 ГОСТ 15527-2004
Пружина: 12Х18Н10Т ГОСТ 5632–2014
Заглушка: ЛС59-1 ГОСТ 15527-2004
Комплект поставки включает вентиль, 2 заглушки бокового штуцера, паспорт и упаковку. Изготовитель гарантирует соответствие вентилей требованиям ТУ 3645-006-62222403-2016 при соблюдении потребителем условий транспортирования, хранения и эксплуатации. Гарантийный срок эксплуатации вентиля — 12 месяцев со дня ввода в эксплуатацию.
