Описание

Трассопоисковый комплект Успех АГ-528.60Н предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий. Также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

В состав комплекта Успех АГ-528.60Н входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора.

Функция течеискателя/дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).

Генератор повышенной мощности до 180 Вт и дальностью работы до 10 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение трассоискателя Успех АГ-528.60Н

Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
Поиск электрических кабелей под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Определение мест повреждения кабельных линий.
Обследование участков местности перед проведением земляных работ.

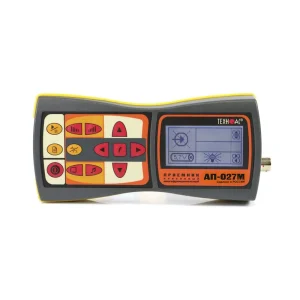

Особенности приемника АП-027М

Цифровой трассопоисковый приемник.
Большой ЖК дисплей с переключаемыми режимами работы и индикации.
Отображение частотного спектра входного сигнала.
Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
При работе с акустическим — диапазон частот 0.03…2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
При работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50…8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
Класс защиты корпуса от внешних воздействий IP54.

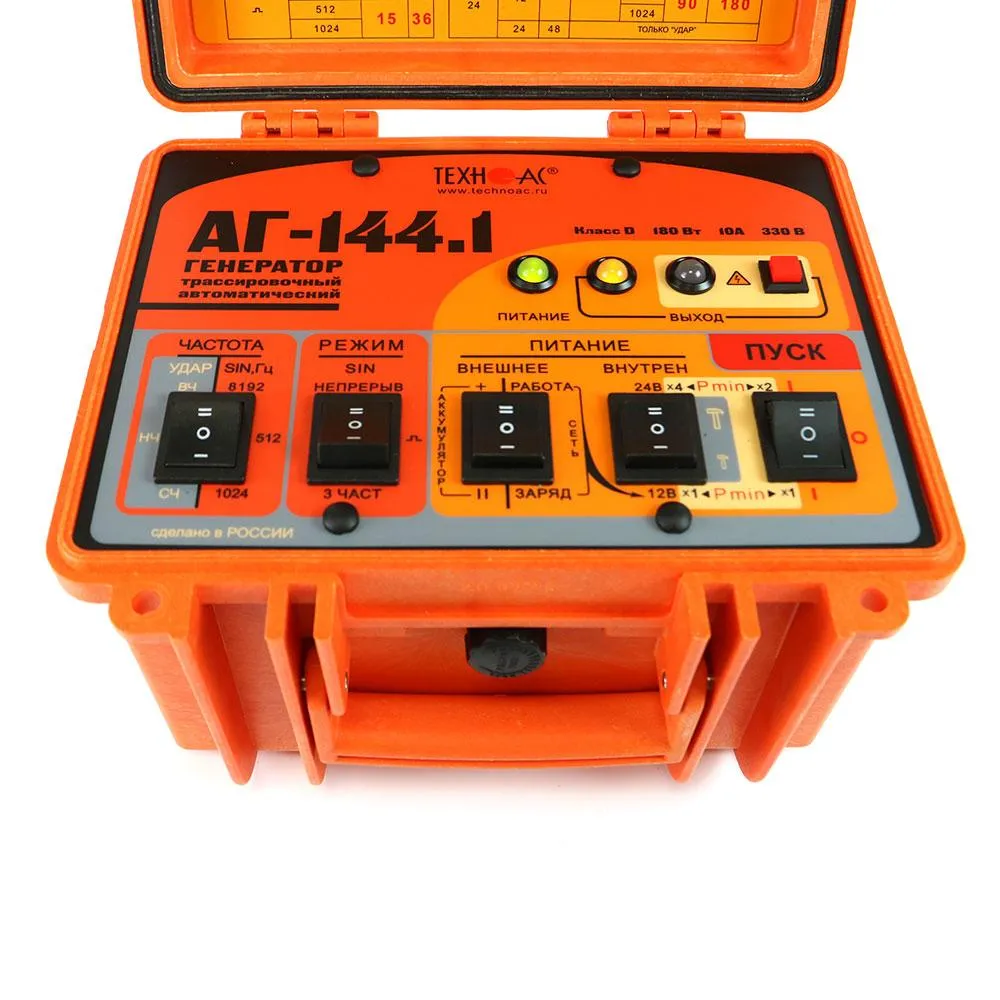

Особенности генератора АГ-144.1

Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
Длительное время непрерывной работы от собственного аккумулятора.

Гарантия производителя на трассоискатель Успех АГ-528.60Н — 24 месяца.

Характеристики трассопоискового приемника АП-027М

Параметр	Электромагнитный трассо-дефектопоиск	Акустический трассо-дефектопоиск
Вид принимаемого сигнала	непрерывный / прерывистый	монотонный / импульсный
Частоты цифровой фильтрации	Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
Частоты цифровой фильтрации	Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса»	0,05…8,6 кГц	0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация	ЖКИ: — символы и значения выбираемых режимов и параметров; — анимированная шкала уровня входного сигнала; — цифровое значение и анимированная шкала уровня выходного сигнала; — график (движущаяся диаграмма) уровня выходного сигнала; — частотный спектр выходного сигнала; — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны — натуральный широкополосный или отфильтрованный сигнал
	Головные телефоны — синтезированный звук ЧМ	—
	Встроенный излучатель — синтезированный звук ЧМ	—
Питание	напряжение 4…7 В: — аккумуляторы «тип АА» 1,2 В 4 шт. — щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; — внешний аккумулятор
Количество сохраняемых значений в памяти	30
Время непрерывной работы, не менее	20 часов
Диапазон эксплуатационных температур	-20…+50ºС
Класс защиты	IP54
Габаритные размеры	220x102x42 мм
Масса	0,46 кг

Характеристики трассировочного генератора АГ-144.1

Параметр	Значение
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1%	512 / 1024 / 8192
Частоты следования ударов НЧ / СЧ / ВЧ	0,5 / 1 / 2
Режимы генерации
«SIN» «непрерывный»	непрерывная синусоидальная генерация
«SIN» «_\|¯\|_»	кратковременные посылки синусоидального сигнала (длительность импульса 100 мс, частота следования импульсов 1 Гц)
«SIN» «3 частоты»	посылки синусоидального сигнала с чередованием частот f1, f2, f3 (длительность импульса 100 мс, частота следования импульсов 2 Гц)
«УДАР»	генерация ударных импульсов (длительность импульса устанавливается автоматически)
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В:
— при автономном питании — с добавлением внешнего аккумулятора 12/24 В — при питании от сетевого блока	220 330 140
Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20%
При автономном питании (12/24 В):
Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты	Рвых, Вт	7,5	15	30	60
Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты	Rнагр, Ом	0,1…1300	0,15…660	0,3…1300	0,6…660
Режимы: — импульсы 512 и 1024 Гц	Рвых, Вт	15	30	60	120
Режимы: — импульсы 512 и 1024 Гц	Rнагр, Ом	0,15…660	0,3…330	0,6…660	1,2…330
C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В:
Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты	Рвых, Вт	45		90
Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты	Rнагр, Ом	0,45…2000		0,9…1000
Режимы: — импульсы 512 и 1024 Гц	Рвых, Вт	90		180
Режимы: — импульсы 512 и 1024 Гц	Rнагр, Ом	0,9…1000		1,8…500
От сетевого блока питания:
Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты	Рвых, Вт	18		36
Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты	Rнагр, Ом	1,8…800 Ом		0,4…400 Ом
Режимы: — импульсы 512 и 1024 Гц	Рвых, Вт	36		72
Режимы: — импульсы 512 и 1024 Гц	Rнагр, Ом	0,4…400		0,7…200
Допустимое сопротивление нагрузки	любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля.
Согласование с нагрузкой	автоматическое, обеспечивающее достижение заданной мощности в нагрузке
Источники питания
Встроенный аккумуляторный комплект	два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток до 6,7 А
Функциональные особенности
Автоматические функции	— автосогласование (достижение заданной мощности в нагрузке); — специальная программа управления передающей антенной; — встроенный контроллер заряда, работающий с внешним источником 15…15.3 В; — «автоопределение» подключения и отключения передающей антенны и ударного механизма
Автоматические выключения генерации (зарядки)	— при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда); — при несоответствии внешнего напряжения питания режиму генерации / зарядки; — при переключении режима сетевого питания в процессе зарядки; — при коротком замыкании выхода в процессе согласования; — при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе
Автоматическое повторное согласование	— при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки; — при переключении частоты / режима генерации «SIN»; — при определенных изменениях напряжения питания
Типы подключаемых нагрузок при генерации «SIN»	— непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; — непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления; — индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); — индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности	импульсный, технология CLASS D(BD), КПД > 80%
Индикация	светодиоды трехцветные «питание» и «выход»: — напряжение и состояние питания; — мощность и состояние выхода красный; — возможность или наличие «опасного» напряжения на выходе (>40 В)
Управление	Клавишные переключатели: на 3 положения — «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»; — «РЕЖИМ» «SIN» — вид синусоидальной генерации; — «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании на 2 положения — «ПИТАНИЕ»; — «ВНЕШНЕЕ» — наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока; — «ВНУТРЕН» — выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме) красная кнопка — загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В)
Габаритные размеры электронного блока (кейса), не более, мм	250х215х165
Вес электронного блока, не более, кг	8,5
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС
Класс климатической защиты	IP65

Характеристики электромагнитного датчика EMD-257

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Характеристики индукционной антенны ИЭМ-301.3

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

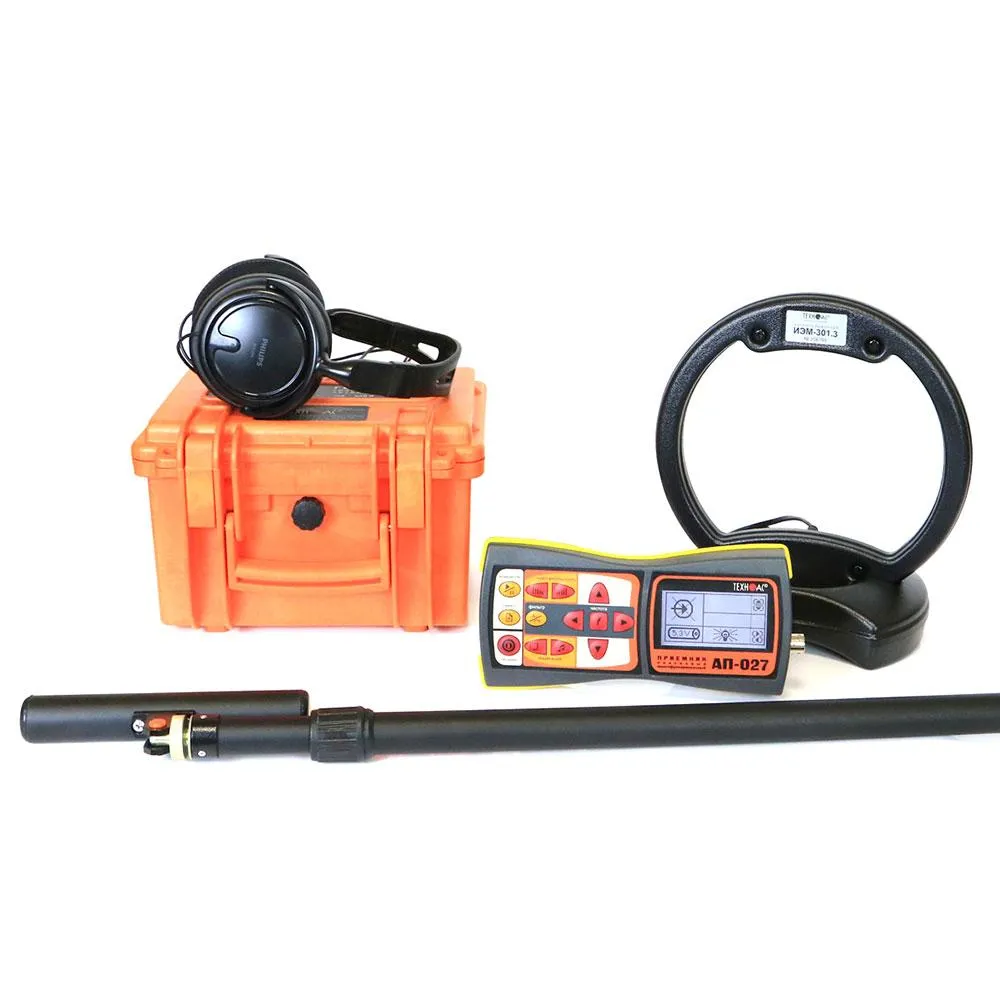

Комплектация трассоискателя Успех АГ-528.60Н

№	Наименование	Количество
1	Трассопоисковый приемник АП-027М	1 шт.
2	Генератор трассировочный АГ-144.1	1 шт.
3	Антенна индукционная ИЭМ-301.3	1 шт.
4	Электромагнитный датчик EMD-257	1 шт.
5	Головные телефоны	1 шт.

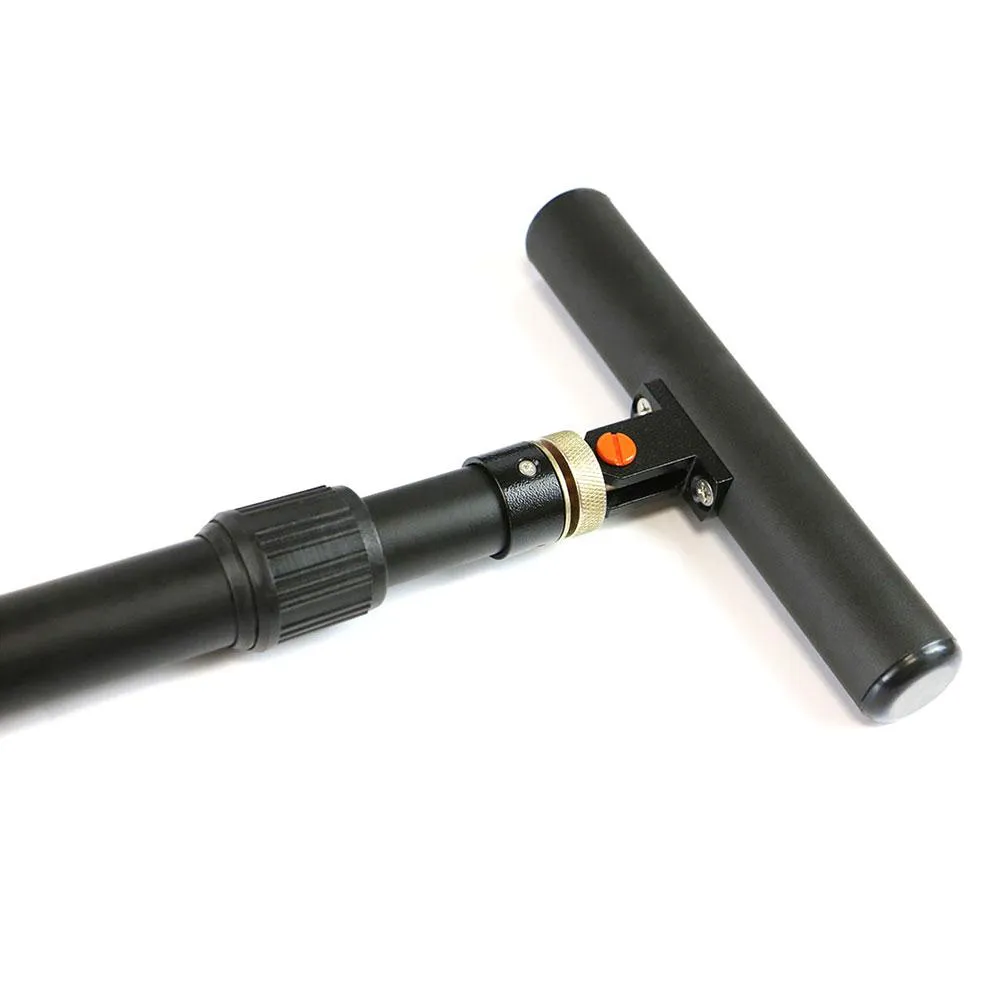

6	Держатель для приемника АП-027.00.010	1 шт.
7	Источник питания ENP-120-12	1 шт.
8	Кабель АГ144.02.020	1 шт.
9	Кабель AG144.02.060	1 шт.
10	Кабель АГ120.02.050	1 шт.
11	Кабель АГ105.02.020	1 шт.
12	Контакт магнитный АГ120.02.090	2 шт.
13	Штырь заземления АГ110.02.004	2 шт.
14	Крестовая отвертка	1 шт.
15	Батарейки для приемника (AA)	4 шт.
16	Сумка для антенны ИЭМ-301.3 (чехол 53107)	1 шт.
17	Сумка для электромагнитного датчика EMD-257 (чехол 53186)	1 шт.
18	Сумка для генератора АГ-144.1 (чехол 53187)	1 шт.
19	Сумка для комплекта (чехол 53222)	1 шт.
20	Кабель для подключения внешнего аккумулятора AP027.02.030	1 шт.
21	Руководство по эксплуатации	3 шт.
22	Паспорт	1 шт.

Дополнительная комплектация трассоискателя Успех АГ-528.60Н

№	Наименование
1	Комплект аккумуляторов и зарядное устройство для приемника АП-027М

Общая информация: трассоискатели кабельных линий для точного и быстрого поиска подземных коммуникаций

В условиях плотной городской застройки становится актуальным вопрос поиска подземных кабельных трасс — например, при выполнении ремонтных работ, когда высок риск задеть силовые кабели, трубопроводы, другие коммуникации. Помогают трассоискатели кабельных линий — приборы, позволяющие быстро и с высокой точностью определить места залегания кабельных трасс.

Данные приборы не являются средствами измерения и не подлежат обязательной сертификации. Об этом свидетельствуют официальные письма из регистрирующих органов:

Принципы действия

Производители предлагают кабельные трассоискатели, работающие по индукционному принципу. Данные устройства распознают сигналы, создаваемые трассировочным генератором, который подключён к кабельной трассе или трубопроводу. Если возможности подключения генератора к коммуникации нет, используют индукционную антенну, которая входит в комплект трассоискателя подземных коммуникаций.

Ещё один принцип действия трассоискателей — обнаружение дефектов изоляции кабелей. Сначала к кабельной трассе подключается генератор. Затем оператор движется по трассе, касаясь при этом земли специальным датчиком с контактными электродами. Когда дефект изоляции будет обнаружен, прибор зафиксирует высокий уровень сигнала и оповестит об этом.

Сфера применения

Трассоискатель используются для выполнения многих работ:

определения глубины залегания и расположения подземных коммуникаций;
поиска мест пересечения кабельных трасс и трубопроводов
выявления мест, в которых кабельные линии повреждены;
изучения местности перед выполнением земляных работ;
ряда других.

Критерии выбора

Чтобы правильно выбрать и купить трассоискатель кабельных линий, нужно учесть несколько важных критериев:

максимальную глубину залегания трасс, местоположение которых нужно определять;
принцип действия, заложенный в основу трассоискателя;
тип питания — от аккумуляторной батареи или обычных солевых либо щелочных батареек;
наличие дополнительных функций, которые могут понадобиться в работе, — регулировки чувствительности, установки уровня звука индикатора, возможности отображения на дисплее расположения трассы и других.
