Трассоискатель Успех АГ-428.20Н для определения местоположения и глубины залегания подземных коммуникаций. Определение глубины до 6 м. Трассировка коммуникаций до 3 км. Выходная мощность генератора до 20 Вт. Диапазон температур эксплуатации -30…+50ºС.
Трассопоисковый комплект Успех АГ-428.20Н предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В состав комплекта Успех АГ-428.20Н входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора.
Функция течеискателя/дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).
Компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Гарантия производителя — 24 месяца.
| Параметр | Электромагнитный трассо-дефектопоиск | Акустический трассо-дефектопоиск |
|---|---|---|
| Вид принимаемого сигнала | непрерывный / прерывистый | монотонный / импульсный |
| Частоты цифровой фильтрации | Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц | ||
| «Широкая полоса» | 0,05…8,6 кГц | 0,09…2,20 кГц / 0,03…0,50 кГц |
| Визуальная индикация | ЖКИ: — символы и значения выбираемых режимов и параметров; — анимированная шкала уровня входного сигнала; — цифровое значение и анимированная шкала уровня выходного сигнала; — график (движущаяся диаграмма) уровня выходного сигнала; — частотный спектр выходного сигнала; — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
| Звуковая индикация | Головные телефоны — натуральный широкополосный или отфильтрованный сигнал | |
| Головные телефоны — синтезированный звук ЧМ | — | |
| Встроенный излучатель — синтезированный звук ЧМ | ||
| Питание | напряжение 4…7 В: — аккумуляторы «тип АА» 1,2 В 4 шт. — щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; — внешний аккумулятор |
|
| Количество сохраняемых значений в памяти | 30 | |
| Время непрерывной работы, не менее | 20 часов | |
| Диапазон эксплуатационных температур | -20…+50ºС | |
| Класс защиты | IP54 | |
| Габаритные размеры | 220x102x42 мм | |
| Масса | 0,46 кг | |
| Параметр | Значение |
|---|---|
| Частоты генерируемого сигнала, Гц | |
| Частота 1 | 512±0,25 |
| Частота 2 | 1024±0,5 |
| Частота 3 | 8192±4 |
| Режимы генерации | |
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
| Длительность импульса, мс | |
| Режим 2, 3 | 100 |
| Частота следования импульсов, Гц | |
| Режим 2 | 1 |
| Режим 3 | 2 |
| Мощность, отдаваемая генератором в нагрузку, Вт | |
| Мощность 1 («5 Вт») | 5±1,25 |
| Мощность 2 («10 Вт») | 10±2,5 |
| Мощность 3 («20 Вт») | 20±5 |
| Допустимое сопротивление нагрузки, Ом | любое |
| Диапазон сопротивлений согласованной нагрузки, Ом | |
| Мощность 1 («5 Вт») | 0,3…1000 |
| Мощность 2 («10 Вт») | 0,3…500 |
| Мощность 3 («20 Вт») | 0,3…250 |
| Напряжение на выходе, В | |
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автомат., 20-ти ступенчатое |
| Время согласования максимальное,не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11…15 |
| Источники питания | |
| Встроенный аккумулятор: — напряжение, В — емкость, Ач |
12 2,2 |
| Сетевой блок | 15 В / 4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |

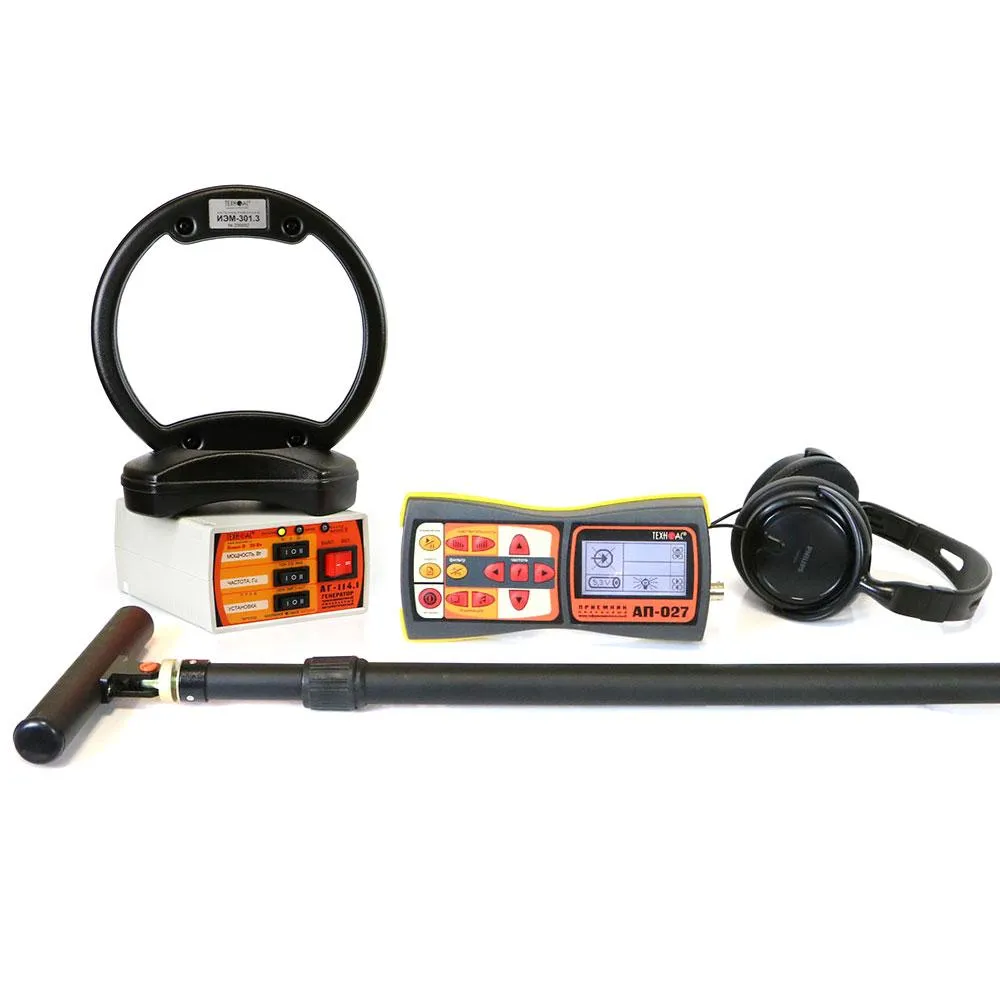

| № | Наименование | Количество |
|---|---|---|

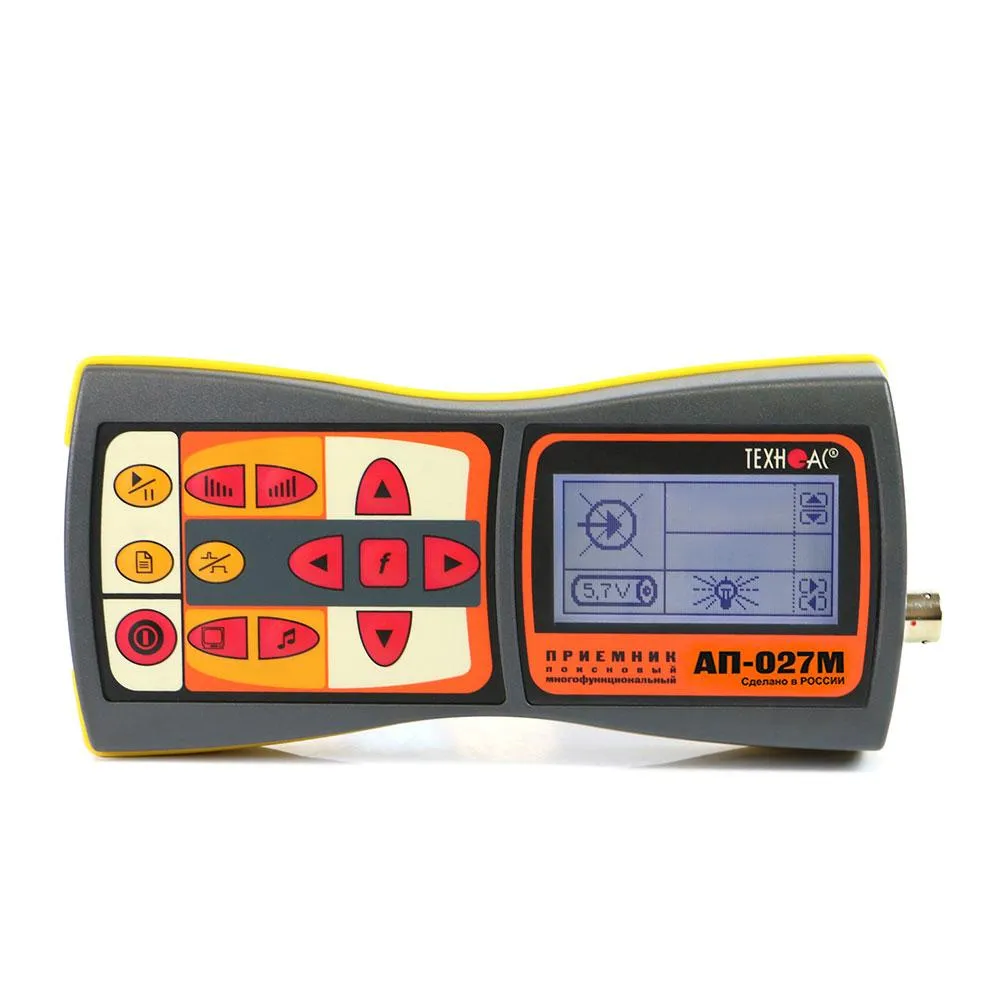

| 1 | Трассопоисковый приемник АП-027М | 1 шт. |
| 2 | Генератор трассировочный АГ-114.1 | 1 шт. |
| 3 | Источник питания AG114M.02.020 | 1 шт. |
| 4 | Головные телефоны | 1 шт. |

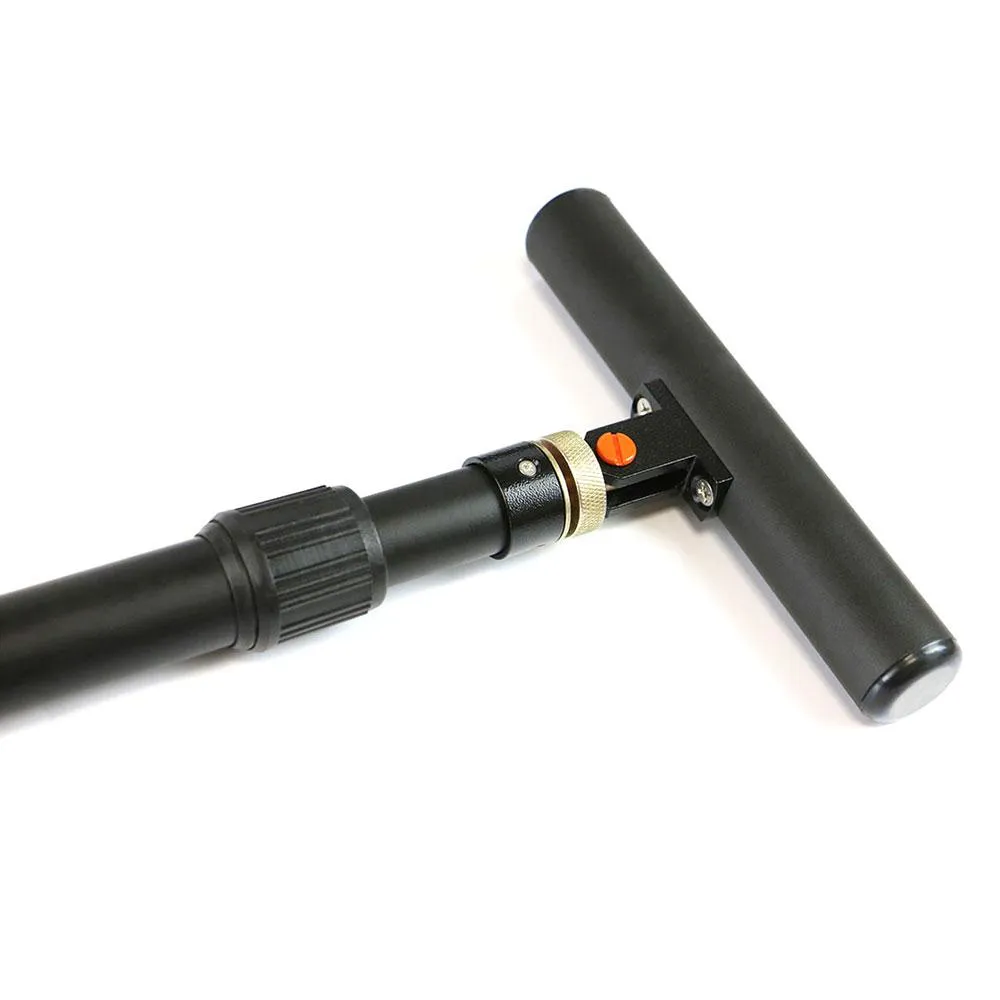

| 5 | Датчик электромагнитный EMD-257 | 1 шт. |
| 6 | Кабель выходной АГ120.02.050 | 1 шт. |
| 7 | Кабель для подключения внешнего аккумулятора АГ120.02.020 | 1 шт. |
| 8 | Кабель для заземления АГ105.02.020 | 1 шт. |
| 9 | Держатель для приемника АП-027.00.010 | 1 шт. |
| 10 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 11 | Штырь заземления АГ110.02.004 | 2 шт. |
| 12 | Крестовая отвертка | 1 шт. |
| 13 | Батарейки типа АА | 4 шт. |
| 14 | Индукционная антенна ИЭМ-301.3 | 1 шт. |
| 15 | Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) | 1 шт. |
| 16 | Сумка для генератора АГ-114.1 (чехол 53163) | 1 шт. |
| 17 | Сумка для комплекта (чехол 53222) | 1 шт. |
| 18 | Сумка для электромагнитного датчика EMD-257 (чехол 53186) | 1 шт. |
| 19 | Кабель для подключения внешнего аккумулятора AP027.02.030 | 1 шт. |
| 20 | Руководство по эксплуатации | 3 шт. |
| 21 | Паспорт | 1 шт. |
| № | Наименование |
|---|---|
| 1 | Комплект аккумуляторов и зарядное устройство для приемника АП-027М |
В условиях плотной городской застройки становится актуальным вопрос поиска подземных кабельных трасс — например, при выполнении ремонтных работ, когда высок риск задеть силовые кабели, трубопроводы, другие коммуникации. Помогают трассоискатели кабельных линий — приборы, позволяющие быстро и с высокой точностью определить места залегания кабельных трасс.
Данные приборы не являются средствами измерения и не подлежат обязательной сертификации. Об этом свидетельствуют официальные письма из регистрирующих органов:
Производители предлагают кабельные трассоискатели, работающие по индукционному принципу. Данные устройства распознают сигналы, создаваемые трассировочным генератором, который подключён к кабельной трассе или трубопроводу. Если возможности подключения генератора к коммуникации нет, используют индукционную антенну, которая входит в комплект трассоискателя подземных коммуникаций.
Ещё один принцип действия трассоискателей — обнаружение дефектов изоляции кабелей. Сначала к кабельной трассе подключается генератор. Затем оператор движется по трассе, касаясь при этом земли специальным датчиком с контактными электродами. Когда дефект изоляции будет обнаружен, прибор зафиксирует высокий уровень сигнала и оповестит об этом.
Трассоискатель используются для выполнения многих работ:
Чтобы правильно выбрать и купить трассоискатель кабельных линий, нужно учесть несколько важных критериев:
