Описание

Трассопоисковый комплект Успех АГ-408.10 для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

Компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Многофункциональный трассопоисковый приемник со стрелочным индикатором и выводом звука в наушники оператора.

Морозоустойчивый и легкий корпус. Функция течеискателя/дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).

Назначение трассоискателя Успех АГ-408.10

Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
Поиск электрических кабелей под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Определение мест повреждения кабельных линий.
Обследование участков местности перед проведением земляных работ.

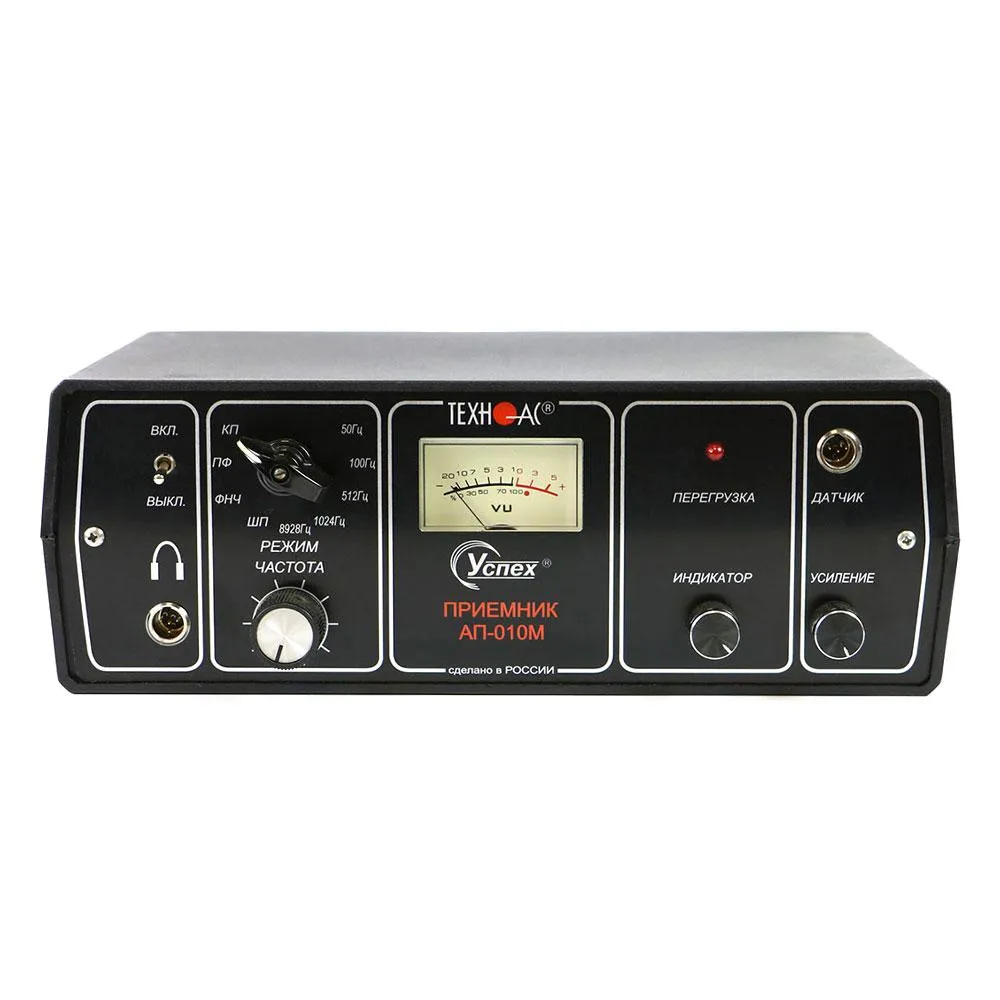

Особенности приемника АП-010М

Аналоговый трассопоисковый приемник.
Стрелочный индикатор уровня сигнала.
Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8928 Гц, режим “Широкая Полоса”), частотные фильтры.
Морозоустойчивый, работа при температурах до -30°С.
Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).

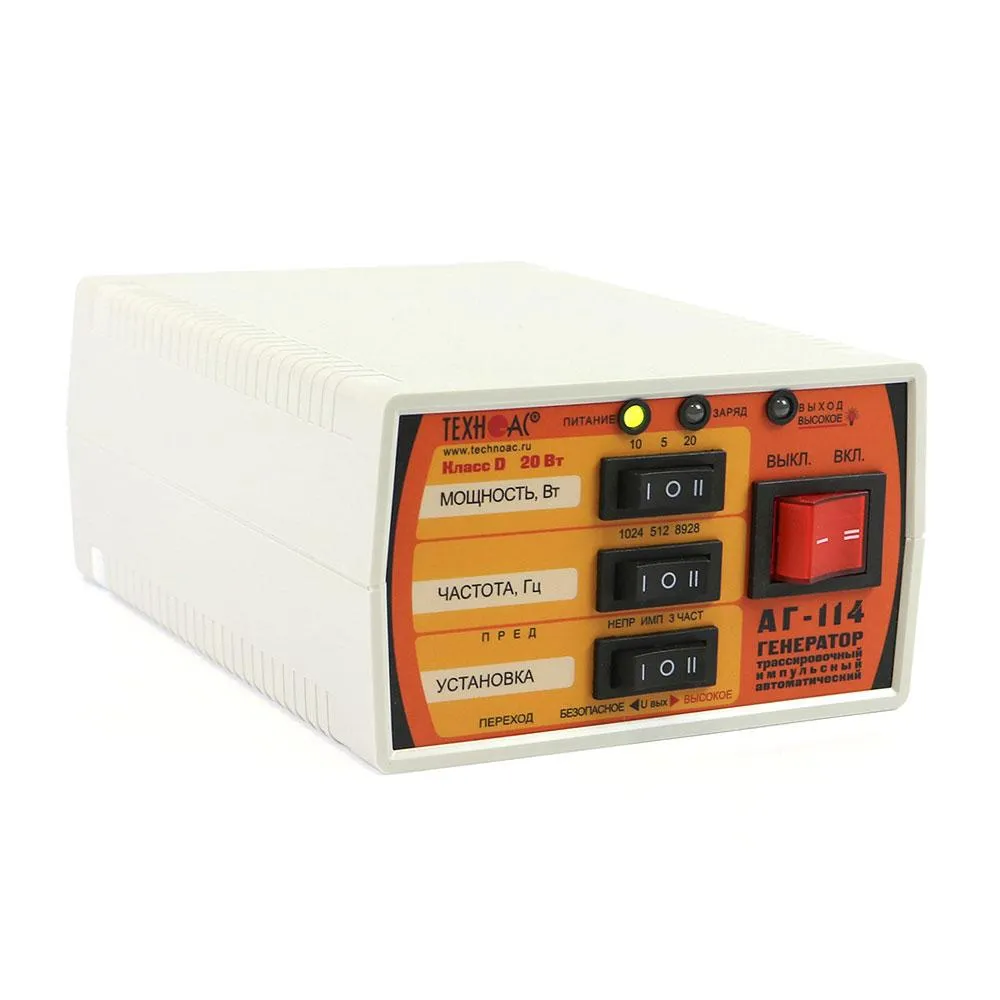

Особенности генератора АГ-114

Прост в эксплуатации и не требует высокой квалификации персонала.
Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
Возможность выбора мощности в зависимости от решаемых задач.
Автоматическое повторное согласование при изменении мощности.
Длительное время непрерывной работы от собственного аккумулятора.
Небольшие габариты и вес.

Гарантия производителя на Успех АГ-408.10 — 24 месяца.

Характеристики трассопоискового приемника АП-010М

Параметр	Значение
Девять режимов работы на 26 частотных диапазонах, Гц	50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап.), «ПФ» (10 диап.)
Общий коэффициент усиления по звуковому тракту, дБ	35
Напряжение питания, В (тип элементов питания)	9⁺¹_-2,56 х 1,5 В (батареи типа “С”)
Точность определения трассы, м	±0,3
Мощность, подводимая к головным телефонам, мВт	100
Потребляемая мощность, не более, Вт	0,9
Габаритные размеры прибора, не более, мм	250х90х147
Масса, не более, кг	1,5

Характеристики трассировочного генератора АГ-114

Параметр	Значение
Частоты генерируемого сигнала, Гц
Частота 1	512 ± 0,5
Частота 2	1024 ± 1
Частота 3	8928 ± 8
Режимы генерации
Режим 1	непрерывный
Режим 2	импульсные посылки
Режим 3	импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3	100
Частота следования импульсов, Гц
Режим 2	1
Режим 3	2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 («5 Вт»)	5 ± 1,25
Мощность 2 («10 Вт»)	10 ± 2,5
Мощность 3 («20 Вт»)	20 ± 5
Допустимое сопротивление нагрузки, Ом	любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 («5 Вт»)	0,3…1000
Мощность 2 («10 Вт»)	0,3…500
Мощность 3 («20 Вт»)	0,3…250
Напряжение на выходе, В
Ограниченное по умолчанию	36
Максимальное	72
Согласование с нагрузкой	автомат., 20-ти ступенчатое
Время согласования максимальное, не более, с	12
Допустимое внешнее напряжение питания, В	11…15
Источники питания
Встроенный аккумулятор: — напряжение, В — емкость, Ач	12 2,2
Сетевой блок	15 В / 4,4 А max
Время зарядки штатного аккумулятора не более, ч	5
Габаритные размеры генератора, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,5

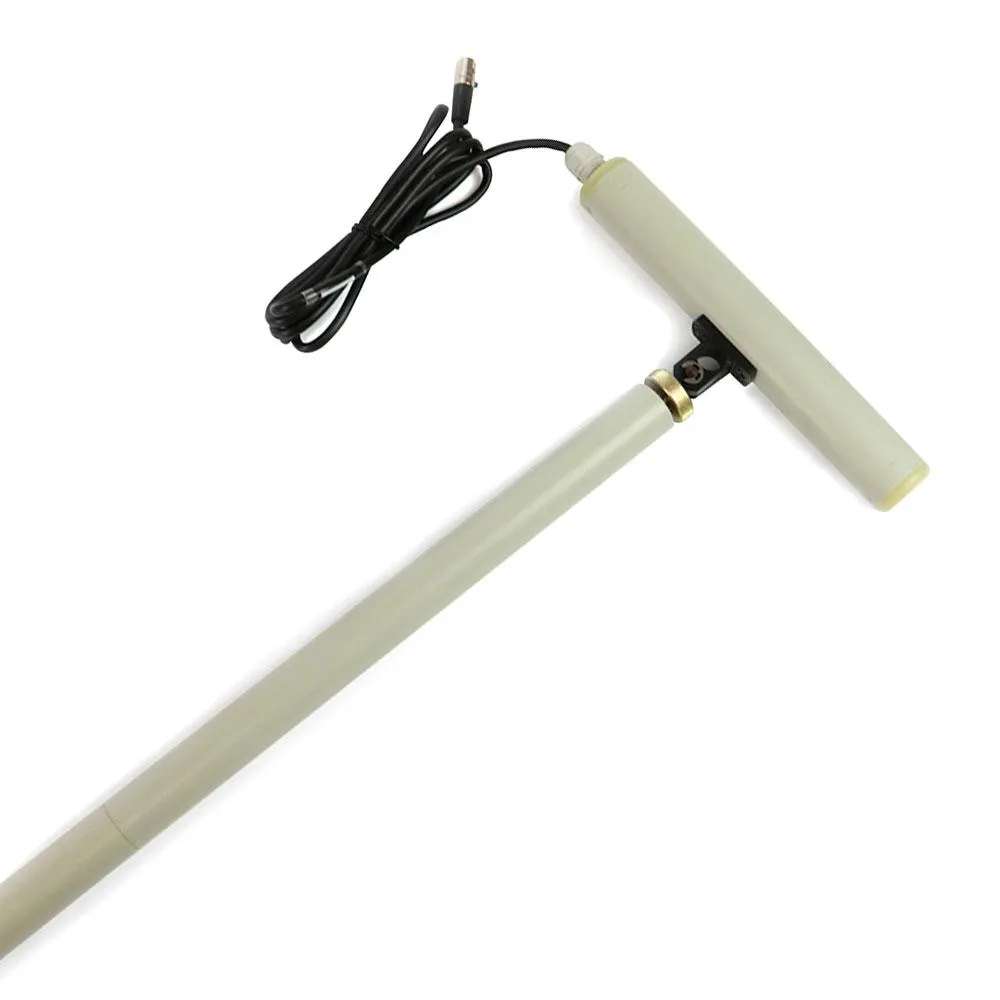

Характеристики электромагнитного датчика EMD-227М

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	8928, 1024, 512
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Характеристики индукционной антенны ИЭМ-301.2

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

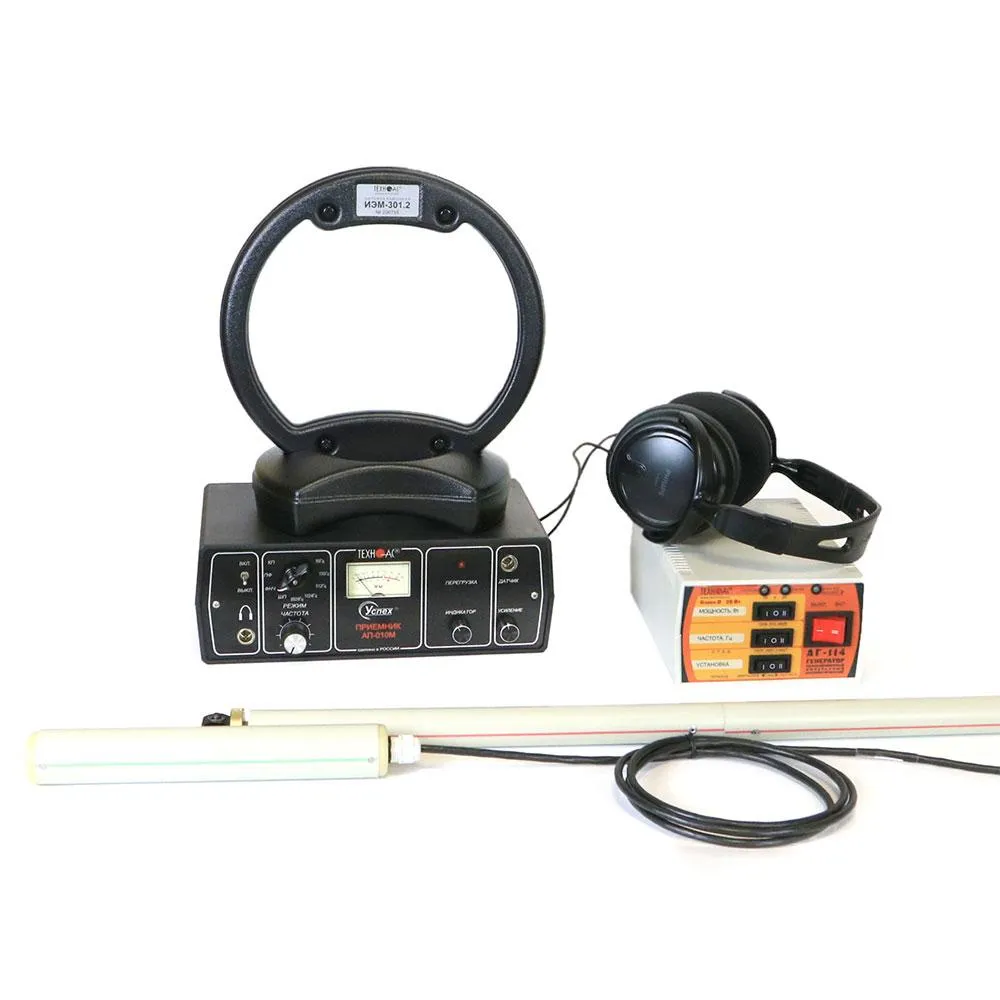

Комплектация трассоискателя Успех АГ-408.10

№	Наименование	Количество
1	Трассопоисковый приемник АП-010М	1 шт.
2	Генератор трассировочный АГ-114	1 шт.
3	Головные телефоны	1 шт.
4	Электромагнитный датчик ЭМД-227М	1 шт.
5	Источник питания AG114M.02.020	1 шт.
6	Кабель аккумулятора АГ120.02.050	1 шт.
7	Кабель внешнего аккумулятора АГ120.02.020	1 шт.
8	Штырь заземления АГ110.02.004	2 шт.
9	Индукционная антенна ИЭМ-301.2	1 шт.
10	Кабель АГ105.02.020	1 шт.
11	Контакт магнитный АГ120.02.090	2 шт.
12	Батарейки для приемника	6 шт.
13	Сумка для комплекта (чехол 53183)	1 шт.
14	Сумка для приемника (чехол 53108)	1 шт.
15	Сумка для батарейного отсека (чехол 53113)	1 шт.
16	Сумка для антенны (чехол 53107)	1 шт.
17	Сумка для генератора (чехол 53163)	1 шт.
18	Руководство по эксплуатации. Паспорт	1 шт.

Общая информация: трассоискатели кабельных линий для точного и быстрого поиска подземных коммуникаций

В условиях плотной городской застройки становится актуальным вопрос поиска подземных кабельных трасс — например, при выполнении ремонтных работ, когда высок риск задеть силовые кабели, трубопроводы, другие коммуникации. Помогают трассоискатели кабельных линий — приборы, позволяющие быстро и с высокой точностью определить места залегания кабельных трасс.

Данные приборы не являются средствами измерения и не подлежат обязательной сертификации. Об этом свидетельствуют официальные письма из регистрирующих органов:

Принципы действия

Производители предлагают кабельные трассоискатели, работающие по индукционному принципу. Данные устройства распознают сигналы, создаваемые трассировочным генератором, который подключён к кабельной трассе или трубопроводу. Если возможности подключения генератора к коммуникации нет, используют индукционную антенну, которая входит в комплект трассоискателя подземных коммуникаций.

Ещё один принцип действия трассоискателей — обнаружение дефектов изоляции кабелей. Сначала к кабельной трассе подключается генератор. Затем оператор движется по трассе, касаясь при этом земли специальным датчиком с контактными электродами. Когда дефект изоляции будет обнаружен, прибор зафиксирует высокий уровень сигнала и оповестит об этом.

Сфера применения

Трассоискатель используются для выполнения многих работ:

определения глубины залегания и расположения подземных коммуникаций;
поиска мест пересечения кабельных трасс и трубопроводов
выявления мест, в которых кабельные линии повреждены;
изучения местности перед выполнением земляных работ;
ряда других.

Критерии выбора

Чтобы правильно выбрать и купить трассоискатель кабельных линий, нужно учесть несколько важных критериев:

максимальную глубину залегания трасс, местоположение которых нужно определять;
принцип действия, заложенный в основу трассоискателя;
тип питания — от аккумуляторной батареи или обычных солевых либо щелочных батареек;
наличие дополнительных функций, которые могут понадобиться в работе, — регулировки чувствительности, установки уровня звука индикатора, возможности отображения на дисплее расположения трассы и других.
