Успех АГ-401 Трассоискатель. Купить!

Описание

Успех АГ-401 — доступный комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

Комплект оснащен компактным автономным генератором с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение трассоискателя Успех АГ-401

Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
Поиск электрических кабелей под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Обследование участков местности перед проведением земляных работ.

Особенности приемника АП-004

Аналоговый трассопоисковый приемник.
Звуковая индикация в наушники оператора, реальный звук 50 Гц.
Рабочие частоты 1024 / 8928 / Широкая Полоса 50…1200 Гц.
Морозоустойчивый, работа при температурах до -30°С.
Легкий, компактный корпус.

Особенности генератора АГ-114

Прост в эксплуатации и не требует высокой квалификации персонала.
Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
Возможность выбора мощности в зависимости от решаемых задач.
Автоматическое повторное согласование при изменении мощности.
Длительное время непрерывной работы от собственного аккумулятора.
Небольшие габариты и вес.

Гарантия производителя на Успех АГ-401 — 24 месяца.

Характеристики трассопоискового приемника АП-004

Параметр	Значение
Режимы работы, Гц	1024, 8928, «ШП»
Общий коэффициент усиления по звуковому тракту, дБ	35
Напряжение питания, В	9⁺¹_-2,5
Тип элементов питания	батарея / аккумулятор типа 6F22
Точность определения трассы, м	±0,3
Мощность, подводимая к головным телефонам, мВт	50
Габаритные размеры прибора, не более, мм	186х60х25
Масса, не более, кг	0,3

Характеристики трассировочного генератора АГ-114

Параметр	Значение
Частоты генерируемого сигнала, Гц
Частота 1	512 ± 0,5
Частота 2	1024 ± 1
Частота 3	8928 ± 8
Режимы генерации
Режим 1	непрерывный
Режим 2	импульсные посылки
Режим 3	импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3	100
Частота следования импульсов, Гц
Режим 2	1
Режим 3	2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 («5 Вт»)	5 ± 1,25
Мощность 2 («10 Вт»)	10 ± 2,5
Мощность 3 («20 Вт»)	20 ± 5
Допустимое сопротивление нагрузки, Ом	любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 («5 Вт»)	0,3…1000
Мощность 2 («10 Вт»)	0,3…500
Мощность 3 («20 Вт»)	0,3…250
Напряжение на выходе, В
Ограниченное по умолчанию	36
Максимальное	72
Согласование с нагрузкой	автомат., 20-ти ступенчатое
Время согласования максимальное, не более, с	12
Допустимое внешнее напряжение питания, В	11…15
Источники питания
Встроенный аккумулятор: — напряжение, В — емкость, Ач	12 2,2
Сетевой блок	15 В / 4,4 А max
Время зарядки штатного аккумулятора не более, ч	5
Габаритные размеры генератора, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,5

Характеристики электромагнитного датчика ЭМД-226М

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	8928, 1024
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Характеристики индукционной антенны ИЭМ-301.2

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

Комплектация трассоискателя Успех АГ-401

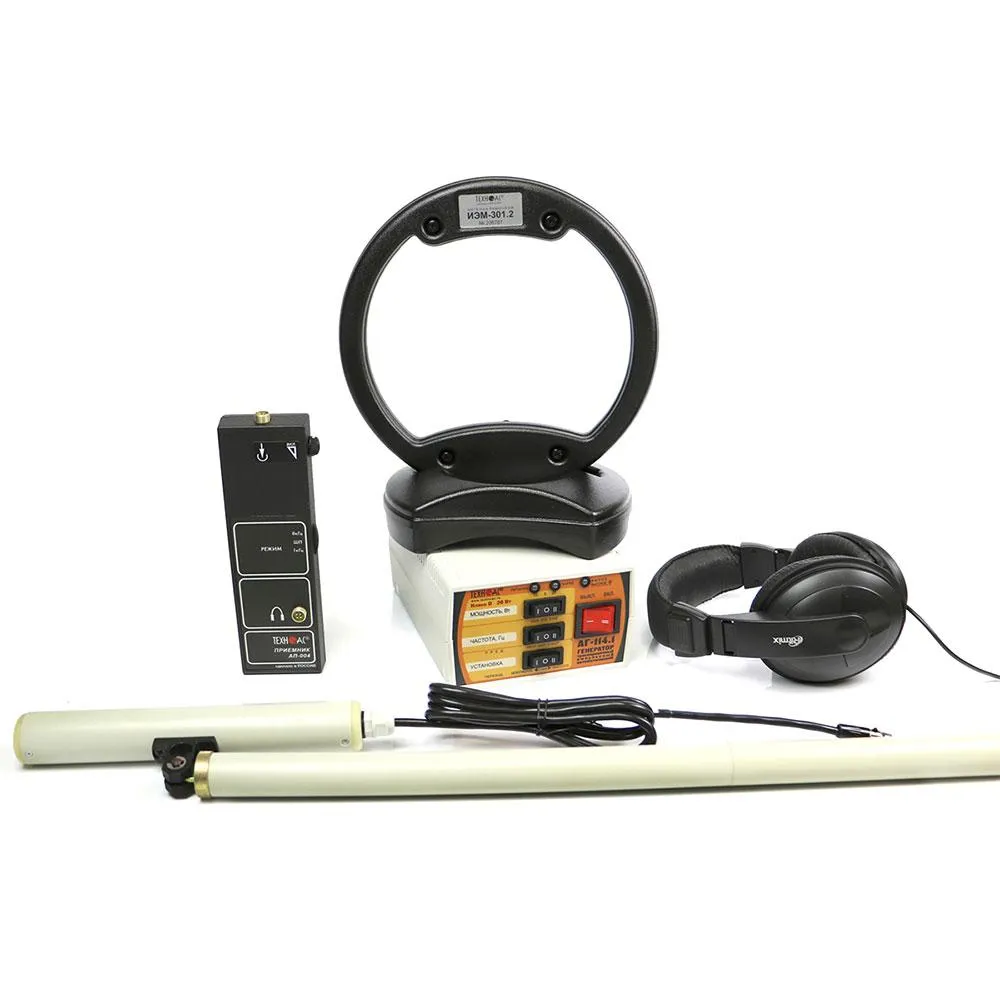

№	Наименование	Количество

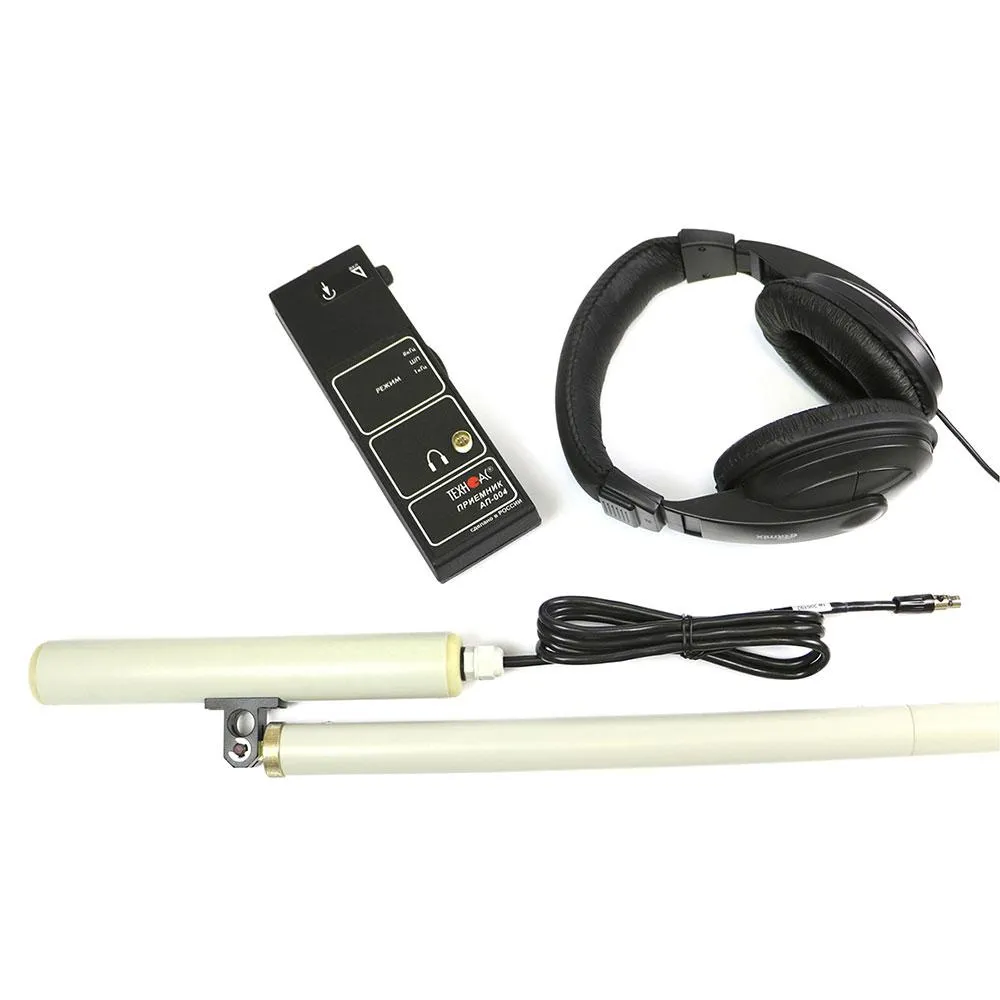

1	Трассопоисковый приемник АП-004	1 шт.

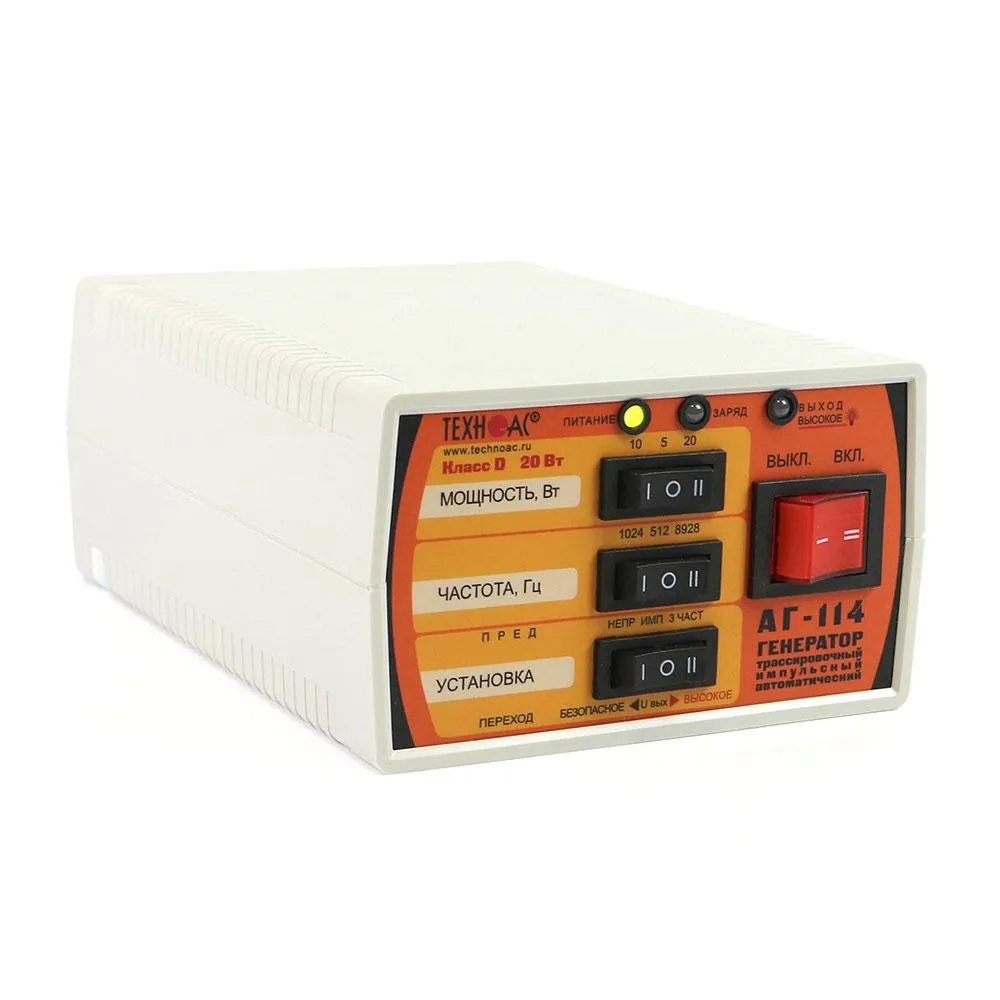

2	Генератор трассировочный АГ-114	1 шт.
3	Головные телефоны	1 шт.

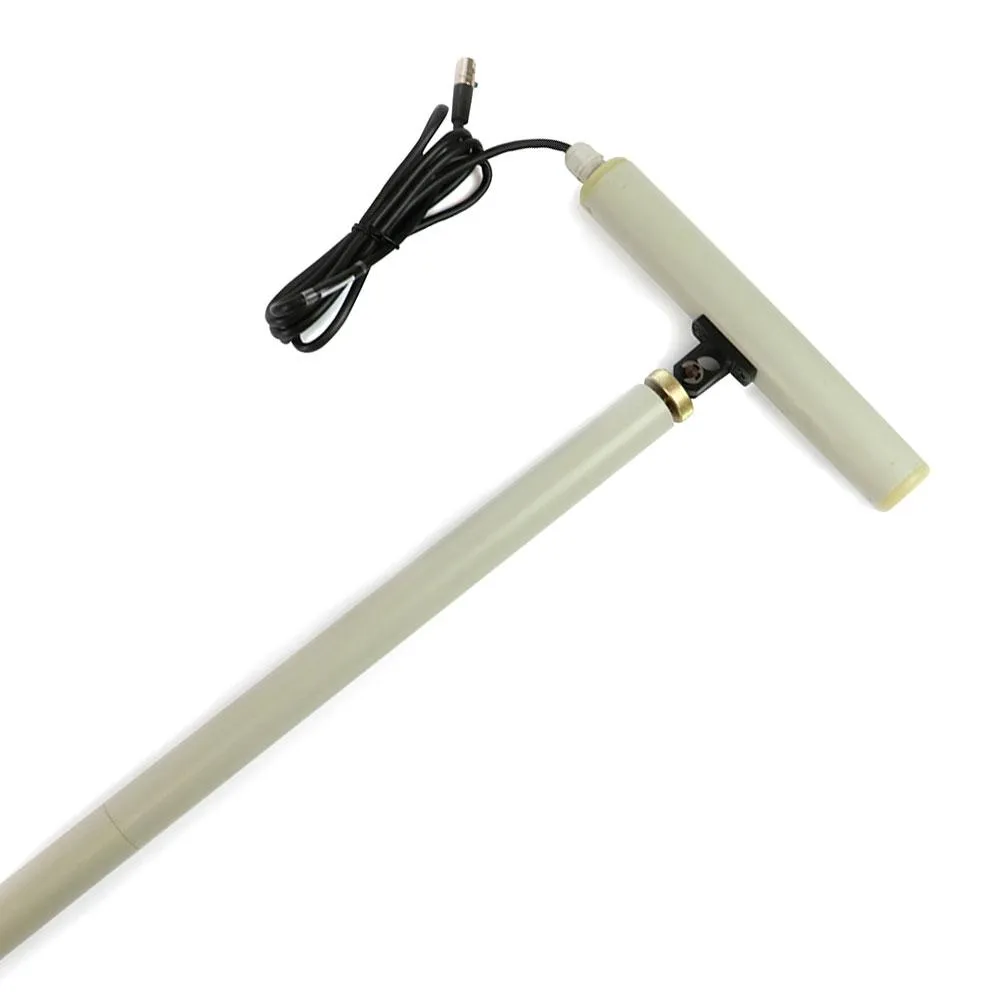

4	Электромагнитный датчик ЭМД-226М	1 шт.
5	Сетевой блок AG114М.02.020	1 шт.
6	Кабель внешнего аккумулятора АГ120.02.020	1 шт.
7	Кабель выходной АГ120.02.030	1 шт.
8	Штырь заземления АГ110.02.004	1 шт.
9	Индукционная антенна ИЭМ-301.2	1 шт.
10	Сумка для комплекта (чехол 53222)	1 шт.
11	Сумка для индукционной антенны ИЭМ-301.2 (чехол 53107)	1 шт.
12	Сумка для генератора АГ-114 (чехол 53163)	1 шт.
13	Контакт магнитный АГ120.02.090	1 шт.
14	Батарея 9 В	1 шт.
15	Руководство по эксплуатации. Паспорт	1 шт.

Общая информация: трассоискатели кабельных линий для точного и быстрого поиска подземных коммуникаций

В условиях плотной городской застройки становится актуальным вопрос поиска подземных кабельных трасс — например, при выполнении ремонтных работ, когда высок риск задеть силовые кабели, трубопроводы, другие коммуникации. Помогают трассоискатели кабельных линий — приборы, позволяющие быстро и с высокой точностью определить места залегания кабельных трасс.

Данные приборы не являются средствами измерения и не подлежат обязательной сертификации. Об этом свидетельствуют официальные письма из регистрирующих органов:

Принципы действия

Производители предлагают кабельные трассоискатели, работающие по индукционному принципу. Данные устройства распознают сигналы, создаваемые трассировочным генератором, который подключён к кабельной трассе или трубопроводу. Если возможности подключения генератора к коммуникации нет, используют индукционную антенну, которая входит в комплект трассоискателя подземных коммуникаций.

Ещё один принцип действия трассоискателей — обнаружение дефектов изоляции кабелей. Сначала к кабельной трассе подключается генератор. Затем оператор движется по трассе, касаясь при этом земли специальным датчиком с контактными электродами. Когда дефект изоляции будет обнаружен, прибор зафиксирует высокий уровень сигнала и оповестит об этом.

Сфера применения

Трассоискатель используются для выполнения многих работ:

определения глубины залегания и расположения подземных коммуникаций;
поиска мест пересечения кабельных трасс и трубопроводов
выявления мест, в которых кабельные линии повреждены;
изучения местности перед выполнением земляных работ;
ряда других.

Критерии выбора

Чтобы правильно выбрать и купить трассоискатель кабельных линий, нужно учесть несколько важных критериев:

максимальную глубину залегания трасс, местоположение которых нужно определять;
принцип действия, заложенный в основу трассоискателя;
тип питания — от аккумуляторной батареи или обычных солевых либо щелочных батареек;
наличие дополнительных функций, которые могут понадобиться в работе, — регулировки чувствительности, установки уровня звука индикатора, возможности отображения на дисплее расположения трассы и других.
