Описание

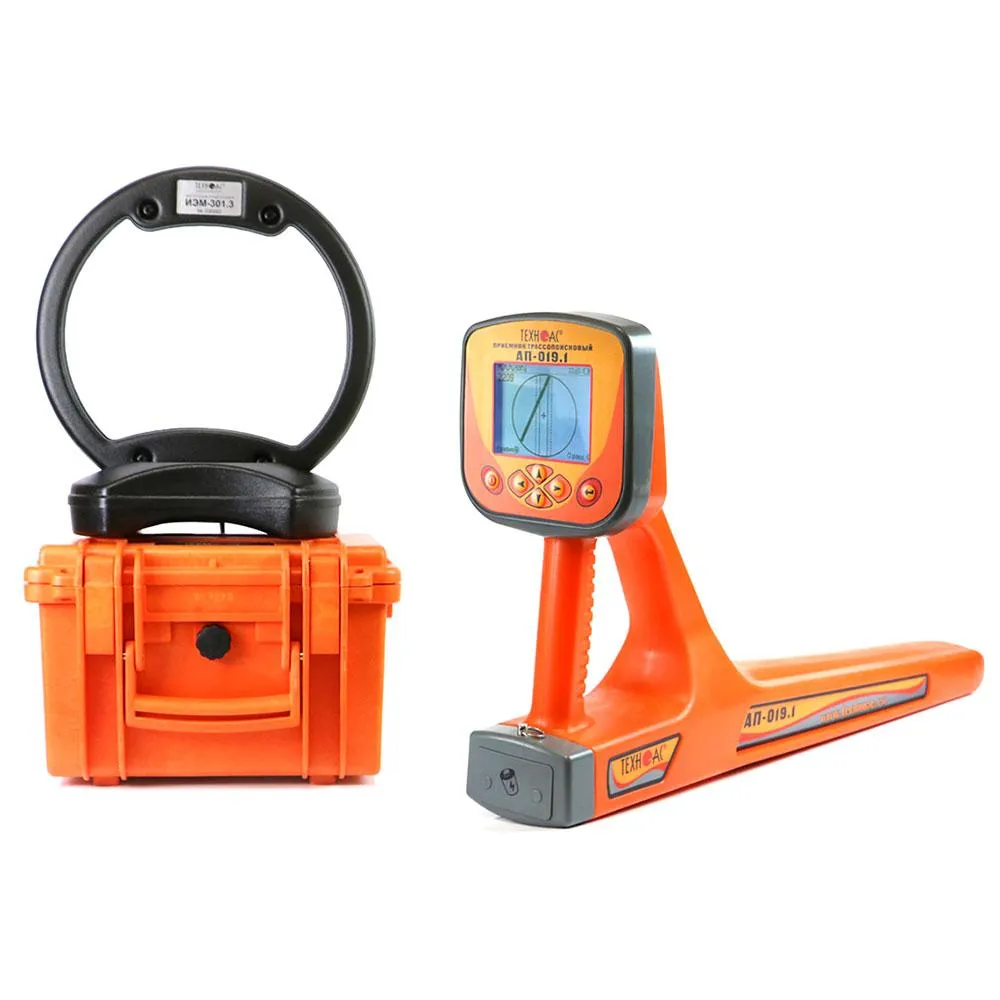

Трассопоисковый комплект Успех АГ-309.60Н предназначен для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта Успех АГ-309.60Н приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии, а также генератор повышенной мощности до 180 Вт и дальностью работы до 10 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-309.60Н
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.

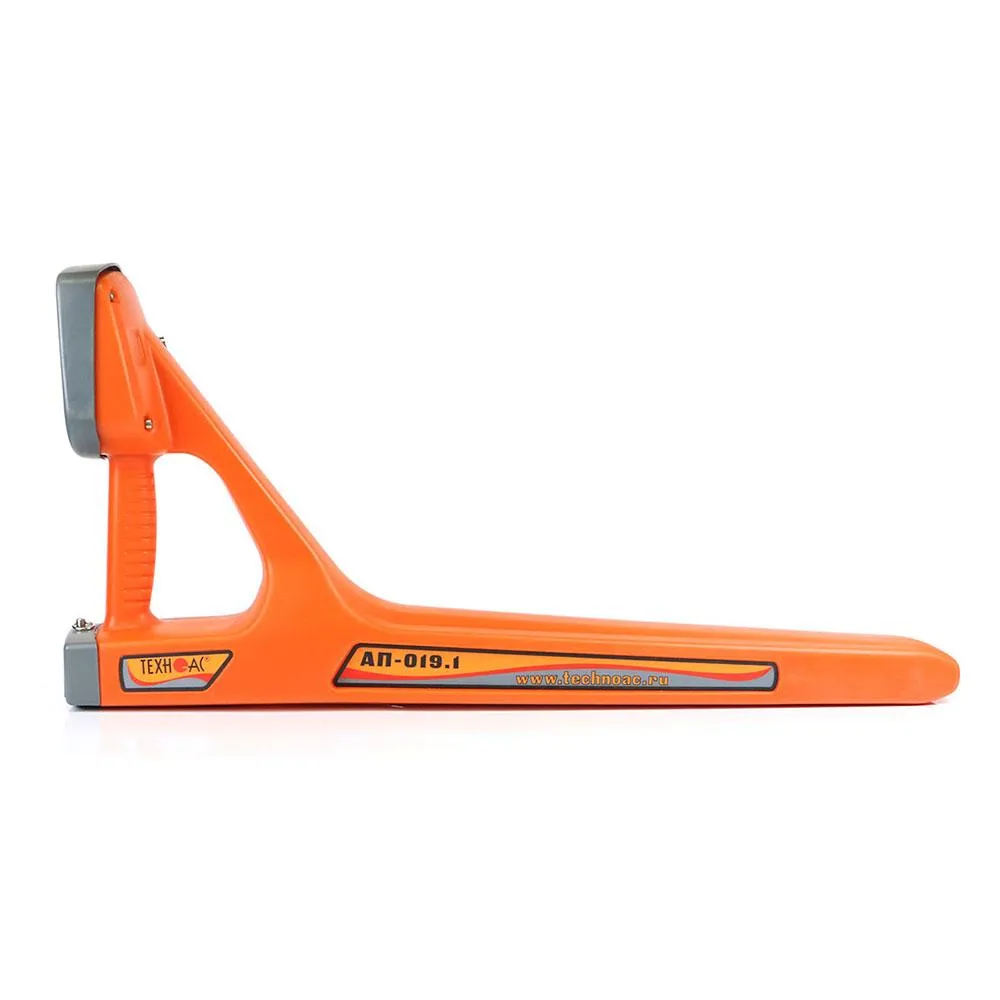

Особенности приемника АП-019.1
- Современный цифровой трассопоисковый приемник-моноблок АП-019.1.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40…8000 Гц, Радио 8…40 кГц).
- Меню на двух языках (русский и английский).

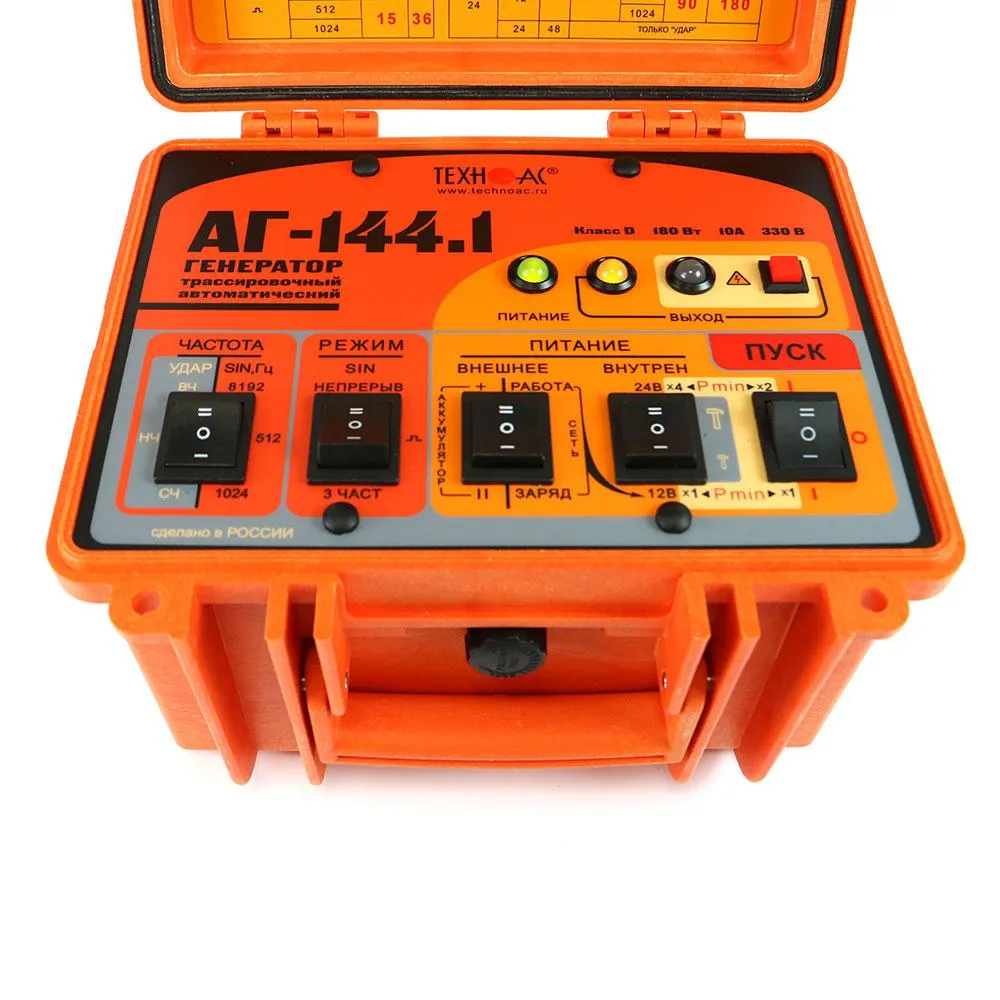

Особенности генератора АГ-144.1
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.
Функциональные возможности приемника АП-019.1 в различных режимах работы
Режим «Трасса»
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум»
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режимы «Относительное расстояние до коммуникации»
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «2-частоты»
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Рекомендуемые области применения трассоискателя Успех АГ-309.60Н
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Гарантия производителя на трассоискатель Успех АГ-309.60Н — 24 месяца.
Характеристики трассопоискового приемника АП-019.1
Параметр | Значение |
---|---|
Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
Добротность квазирезонансных фильтров (Q) | 100 |
Диапазон частот «Широкая полоса» | 0,04…8 кГц |
Диапазон частот «Радио» | 8…40 кГц |
Максимальный коэффициент усиления электрического тракта | 100 дБ |
Количество встроенных датчиков | 4 |
Подключаемые внешние датчики | CI-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
Управление чувствительностью | — автоматическое — для 2D отображения «Трасса»; — полуавтоматическое или ручное (по выбору) — для «Графиков»; — автоматическое или ручное (по выбору) — для режима «2 частоты» |
Определение глубины залегания трассы | автоматически в режиме «Трасса» 0…10 м |
Точность определения глубины залегания | ±5% |
Измерение тока принимаемого сигнала | автоматически в режиме «Трасса» 0,001…9,99 А |
Точность измерения тока принимаемого сигнала | ±5% |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим) |
Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
Индицируемые параметры | — параметры настройки и управления; — 2D визуализация положения трассы относительно прибора; — графики уровня сигнала с датчиков; — глубина залегания трассы; — ток сигнала |
Звуковая индикация | встроенный излучатель: — синтезированный звук ЧМ; — звуковая индикация нажатия кнопок |
Источник питания | 4…7 В (4 элемента тип «С») |
Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
Диапазон температур эксплуатации / хранения | -20…+60°С / -30…+60°С |
Степень защиты корпуса | IP54 |
Габаритные размеры | 330х140х700 мм |
Масса | 2,4 кг |
Характеристики трассировочного генератора АГ-144.1
Параметр | Значение | ||||
---|---|---|---|---|---|
Частоты генерируемого сигнала, Гц | |||||
Частоты SIN f1 / f2 / f3, ±0,1% | 512 / 1024 / 8192 | ||||
Частоты следования ударов НЧ / СЧ / ВЧ | 0,5 / 1 / 2 | ||||
Режимы генерации | |||||
«SIN» «непрерывный» | непрерывная синусоидальная генерация | ||||
«SIN» «_|¯|_» | кратковременные посылки синусоидального сигнала (длительность импульса 100 мс, частота следования импульсов 1 Гц) |
||||
«SIN» «3 частоты» | посылки синусоидального сигнала с чередованием частот f1, f2, f3 (длительность импульса 100 мс, частота следования импульсов 2 Гц) |
||||
«УДАР» | генерация ударных импульсов (длительность импульса устанавливается автоматически) |
||||
Выходные параметры синусоидальной генерации | |||||
Максимальное выходное напряжение, В: | |||||
— при автономном питании — с добавлением внешнего аккумулятора 12/24 В — при питании от сетевого блока |
220 330 140 |
||||
Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20% | |||||
При автономном питании (12/24 В): | |||||
Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты |
Рвых, Вт | 7,5 | 15 | 30 | 60 |
Rнагр, Ом | 0,1…1300 | 0,15…660 | 0,3…1300 | 0,6…660 | |
Режимы: — импульсы 512 и 1024 Гц |
Рвых, Вт | 15 | 30 | 60 | 120 |
Rнагр, Ом | 0,15…660 | 0,3…330 | 0,6…660 | 1,2…330 | |
C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В: | |||||
Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты |
Рвых, Вт | 45 | 90 | ||
Rнагр, Ом | 0,45…2000 | 0,9…1000 | |||
Режимы: — импульсы 512 и 1024 Гц |
Рвых, Вт | 90 | 180 | ||
Rнагр, Ом | 0,9…1000 | 1,8…500 | |||
От сетевого блока питания: | |||||
Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты |
Рвых, Вт | 18 | 36 | ||
Rнагр, Ом | 1,8…800 Ом | 0,4…400 Ом | |||
Режимы: — импульсы 512 и 1024 Гц |
Рвых, Вт | 36 | 72 | ||
Rнагр, Ом | 0,4…400 | 0,7…200 | |||
Допустимое сопротивление нагрузки | любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля. | ||||
Согласование с нагрузкой | автоматическое, обеспечивающее достижение заданной мощности в нагрузке | ||||
Источники питания | |||||
Встроенный аккумуляторный комплект | два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач | ||||
Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток до 6,7 А | ||||
Функциональные особенности | |||||
Автоматические функции | — автосогласование (достижение заданной мощности в нагрузке); — специальная программа управления передающей антенной; — встроенный контроллер заряда, работающий с внешним источником 15…15.3 В; — «автоопределение» подключения и отключения передающей антенны и ударного механизма |
||||
Автоматические выключения генерации (зарядки) | — при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда); — при несоответствии внешнего напряжения питания режиму генерации / зарядки; — при переключении режима сетевого питания в процессе зарядки; — при коротком замыкании выхода в процессе согласования; — при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе |
||||
Автоматическое повторное согласование | — при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки; — при переключении частоты / режима генерации «SIN»; — при определенных изменениях напряжения питания |
||||
Типы подключаемых нагрузок при генерации «SIN» | — непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; — непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления; — индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); — индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка) |
||||
Конструктивные параметры | |||||
Выходной усилитель мощности | импульсный, технология CLASS D(BD), КПД > 80% | ||||
Индикация | светодиоды трехцветные «питание» и «выход»: — напряжение и состояние питания; — мощность и состояние выхода красный; — возможность или наличие «опасного» напряжения на выходе (>40 В) |
||||
Управление | Клавишные переключатели:
на 3 положения на 2 положения красная кнопка |
||||
Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | ||||
Вес электронного блока, не более, кг | 8,5 | ||||
Условия эксплуатации | |||||
Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС | ||||
Класс климатической защиты | IP65 |
Характеристики индукционной антенны ИЭМ-301.3
Параметр | Значение |
---|---|
Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
Тип корпуса | пластмассовый, герметичный |
Комплектация трассоискателя Успех АГ-309.60Н
№ | Наименование | Количество |
---|---|---|
1 | Трассопоисковый приемник АП-019.1 | 1 шт. |
2 | Генератор АГ-144.1 | 1 шт. |
3 | Индукционная антенна ИЭМ-301.3 | 1 шт. |
4 | Источник питания ENP-120-12 | 1 шт. |
5 | Кабель АГ144.02.020 | 1 шт. |
6 | Кабель AG144.02.060 | 1 шт. |
7 | Кабель АГ120.02.050 | 1 шт. |
8 | Кабель АГ105.02.020 | 1 шт. |
9 | Контакт магнитный АГ120.02.090 | 2 шт. |
10 | Штырь заземления АГ110.02.004 | 2 шт. |
11 | Батарейки | 4 шт. |
12 | Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) | 1 шт. |
13 | Сумка для генератора АГ-144.1 (чехол 53187) | 1 шт. |
14 | Сумка для приемника (чехол 53212) | 1 шт. |
15 | Сумка для комплекта (чехол 53222) | 1 шт. |
16 | Руководство по эксплуатации | 3 шт. |
17 | Паспорт | 1 шт. |
Дополнительная комплектация трассоискателя Успех АГ-309.60Н
№ | Наименование |
---|---|
1 | Комплект аккумуляторов и зарядное устройство для приемника АП-019 |
Общая информация: трассоискатели кабельных линий для точного и быстрого поиска подземных коммуникаций
В условиях плотной городской застройки становится актуальным вопрос поиска подземных кабельных трасс — например, при выполнении ремонтных работ, когда высок риск задеть силовые кабели, трубопроводы, другие коммуникации. Помогают трассоискатели кабельных линий — приборы, позволяющие быстро и с высокой точностью определить места залегания кабельных трасс.
Данные приборы не являются средствами измерения и не подлежат обязательной сертификации. Об этом свидетельствуют официальные письма из регистрирующих органов:
Принципы действия
Производители предлагают кабельные трассоискатели, работающие по индукционному принципу. Данные устройства распознают сигналы, создаваемые трассировочным генератором, который подключён к кабельной трассе или трубопроводу. Если возможности подключения генератора к коммуникации нет, используют индукционную антенну, которая входит в комплект трассоискателя подземных коммуникаций.
Ещё один принцип действия трассоискателей — обнаружение дефектов изоляции кабелей. Сначала к кабельной трассе подключается генератор. Затем оператор движется по трассе, касаясь при этом земли специальным датчиком с контактными электродами. Когда дефект изоляции будет обнаружен, прибор зафиксирует высокий уровень сигнала и оповестит об этом.
Сфера применения
Трассоискатель используются для выполнения многих работ:
- определения глубины залегания и расположения подземных коммуникаций;
- поиска мест пересечения кабельных трасс и трубопроводов
- выявления мест, в которых кабельные линии повреждены;
- изучения местности перед выполнением земляных работ;
- ряда других.
Критерии выбора
Чтобы правильно выбрать и купить трассоискатель кабельных линий, нужно учесть несколько важных критериев:
- максимальную глубину залегания трасс, местоположение которых нужно определять;
- принцип действия, заложенный в основу трассоискателя;
- тип питания — от аккумуляторной батареи или обычных солевых либо щелочных батареек;
- наличие дополнительных функций, которые могут понадобиться в работе, — регулировки чувствительности, установки уровня звука индикатора, возможности отображения на дисплее расположения трассы и других.
