Успех АГ-309.60Ц Трассоискатель. Купить!

Описание

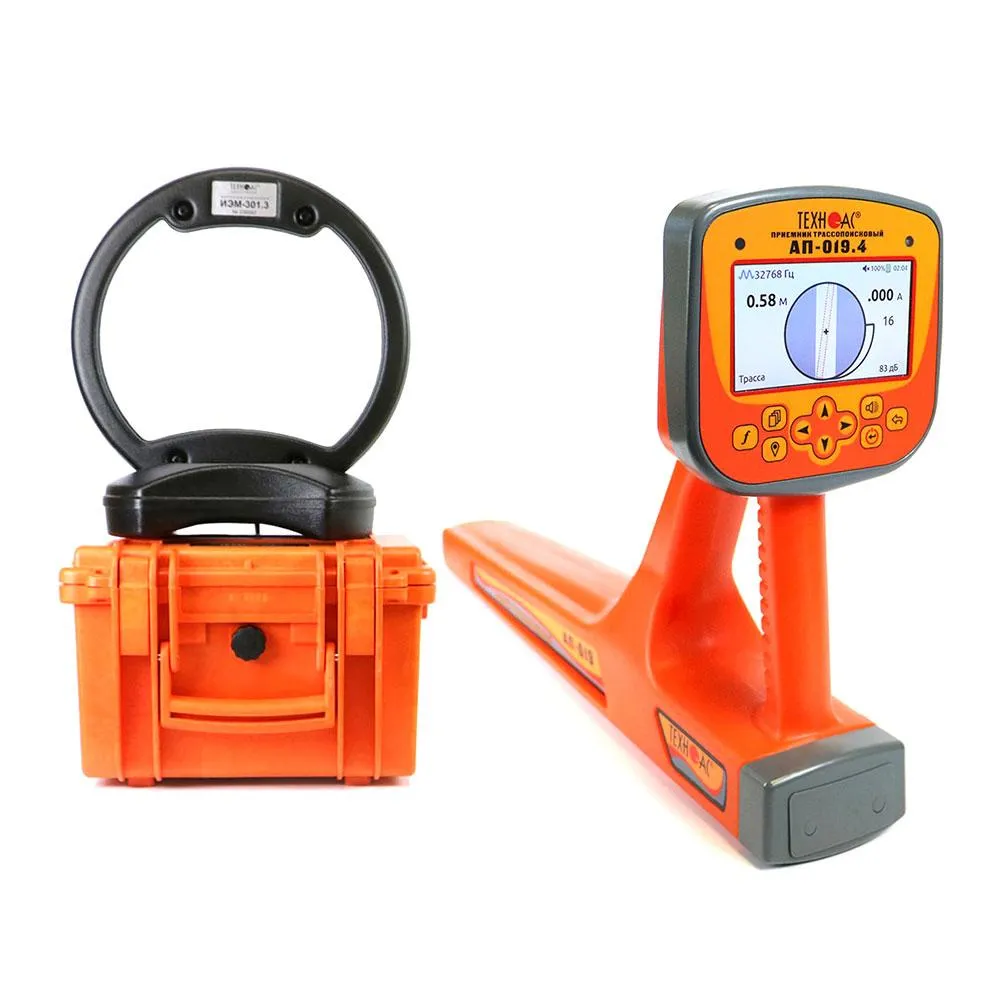

Трассопоисковый комплект Успех АГ-309.60Ц предназначен для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии, а также генератор повышенной мощности до 180 Вт и дальностью работы до 10 км.

Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение трассоискателя Успех АГ-309.60Ц

Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
Поиск электрических кабелей под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Определение мест повреждения кабельных линий.
Обследование участков местности перед проведением земляных работ.

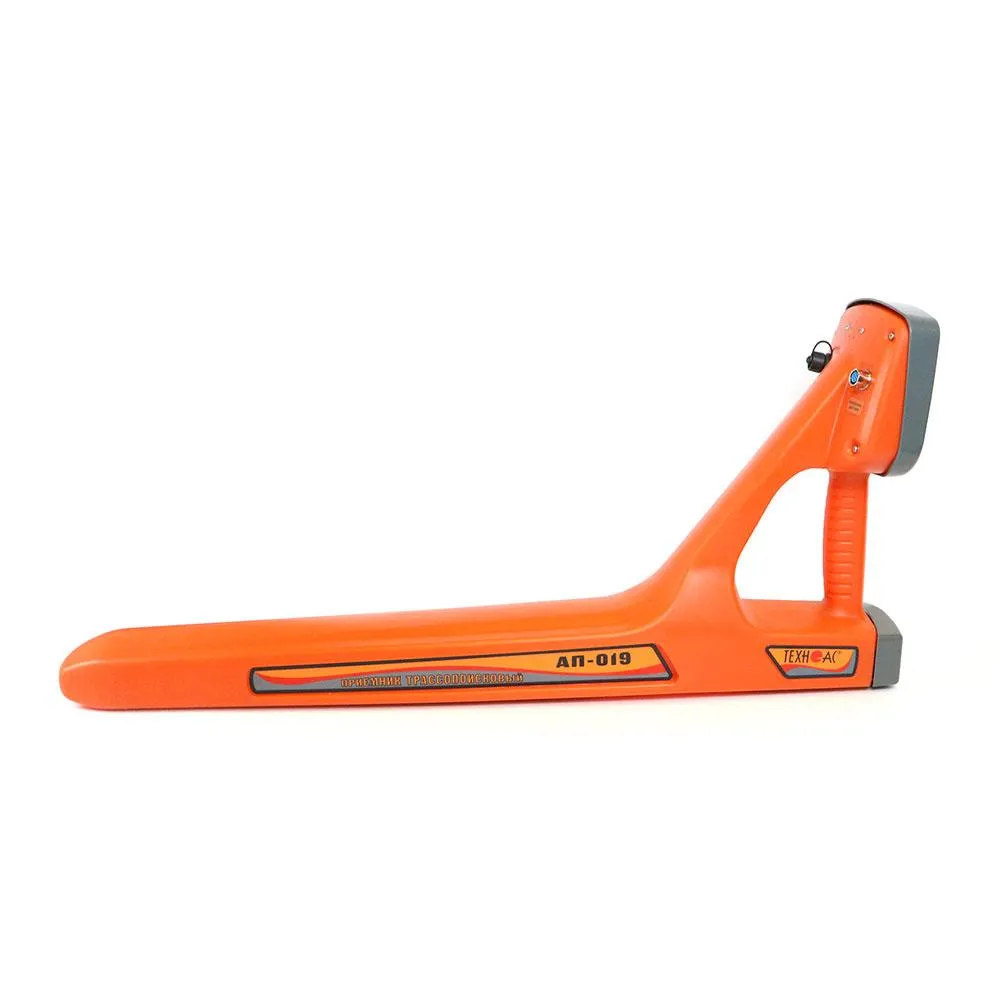

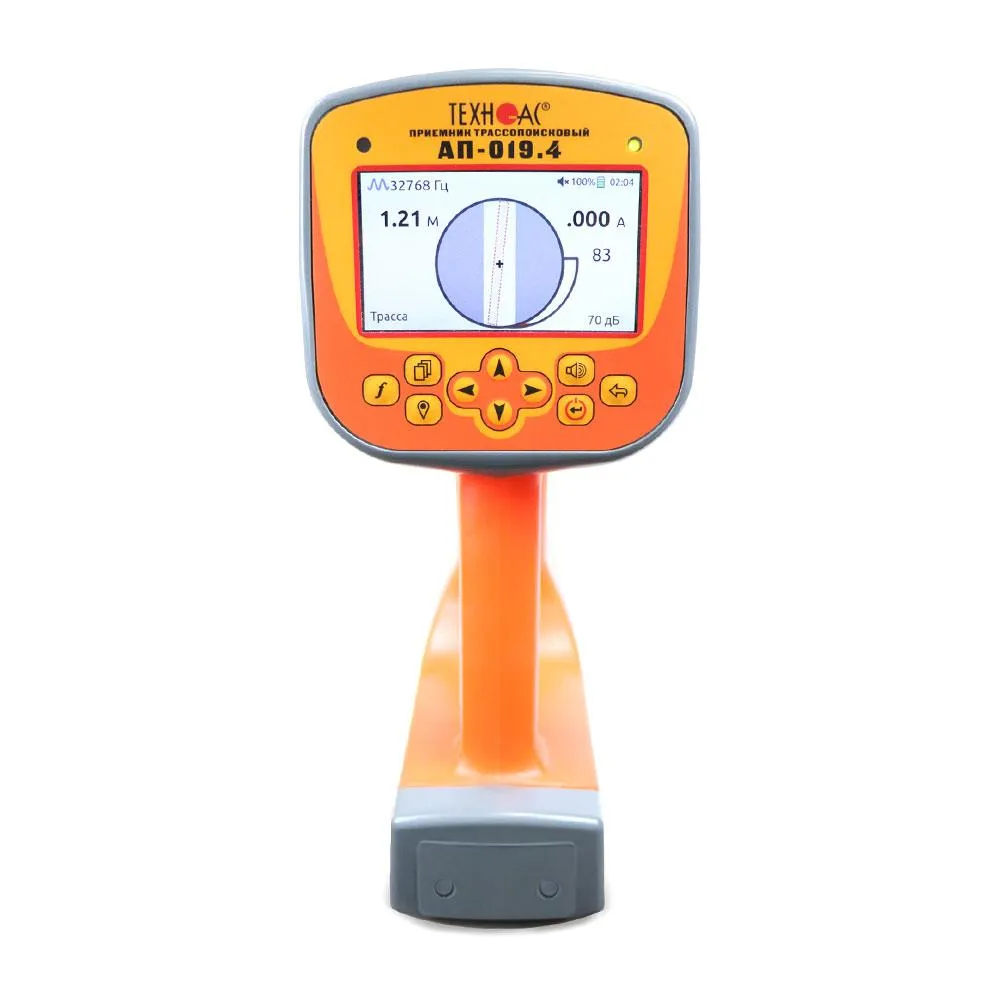

Особенности приемника АП-019.4

Современный цифровой трассопоисковый приемник-моноблок.
Цветной дисплей с автоматической и ручной регулировкой яркости.
Температура эксплуатации от -30 до +50°С.
Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50…7000 Гц и широкая полоса 7…14 кГц.
Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
Возможность выбора активных рабочих частот и режимов работы.
Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
Встроенный динамик с регулировкой уровня громкости.
Настраиваемый режим «Сон» для экономии заряда батарей.
Дополнительные функции при подключении внешних датчиков.
Меню на двух языках (русский и английский).
Возможность подключения внешнего аккумулятора Power Bank.

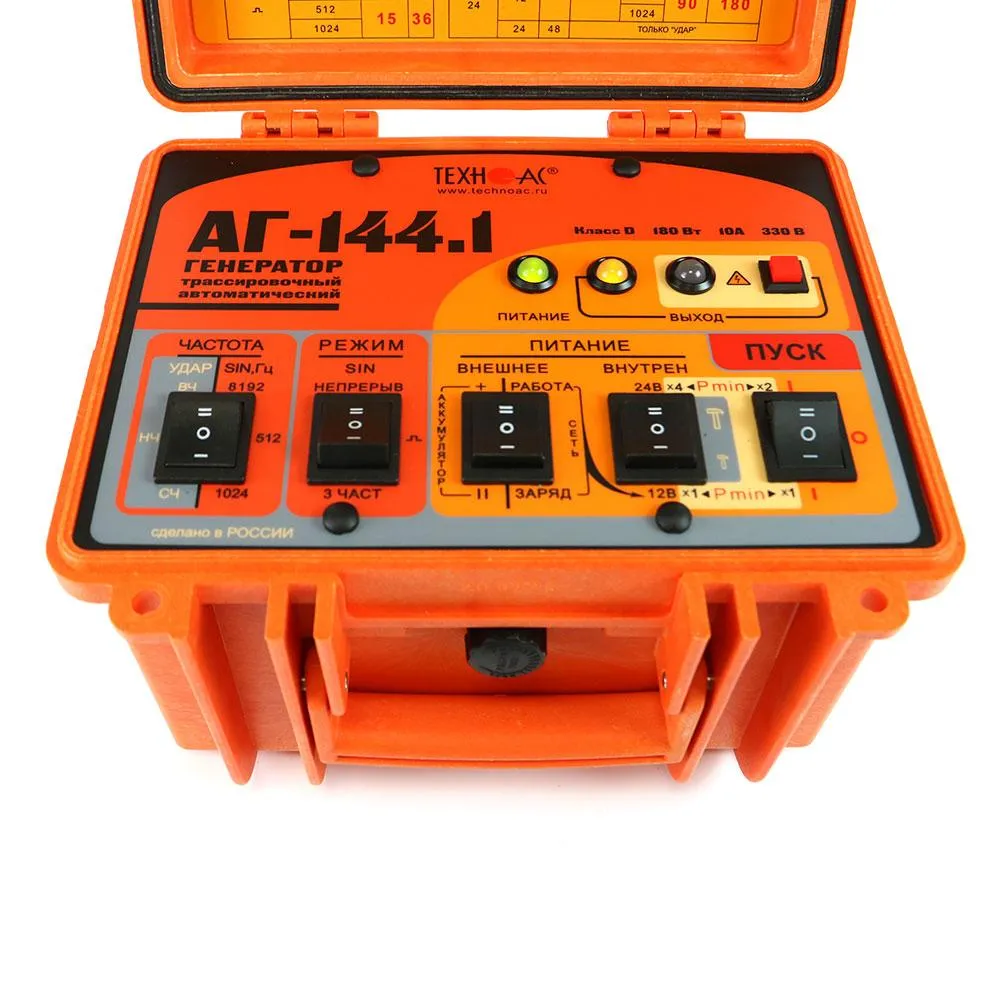

Особенности генератора АГ-144.1

Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
Длительное время непрерывной работы от собственного аккумулятора.

Режимы индикации приемника АП-019.4

Режим «Трасса»

Режим «Ноль»

Режим «Пик»

Режим «График Макс.»

Режим «График Мин.»

Режим «Мин./Макс.»

Режим «2F 1024/2048»

Гарантия производителя на Успех АГ-309.60Ц — 24 месяца.

Характеристики трассопоискового приемника АП-019.4

Параметр	Значение
Частоты фильтров	50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц
Диапазон частот «Широкая полоса»	0,05…7,00 кГц; 7,00…14,00 кГц
Диапазон частот «Две частоты»	1024 / 2048 Гц
Динамический диапазон входных сигналов	140 дБ
Количество встроенных датчиков	5
Максимальная чувствительность (33 кГц)	5 мкА на расстоянии 1 м
Подключаемые внешние датчики	ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства «ТЕХНО-АС»
Управление чувствительностью (усилением сигнала)	— полуавтоматическое / ручное (по выбору); — автоматическое для режима «Трасса»
Определение глубины залегания коммуникации	— 0,01….30,00 м; — автоматически в режиме «Трасса»
Точность определения глубины залегания	±5 см при глубине до 1 м, ±5% при глубине свыше 1 м
Измерение «сигнального» тока в коммуникации	— 0,001….50,00 А; — автоматически в режиме «Трасса»
Точность определения оси коммуникации	±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м
Работа с импульсными сигналами	при работе с генераторами «ТЕХНО-АС»
Визуальная индикация	цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости
Режимы индикации	«Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048»
Звуковая индикация	— синтезированный звук с ЧМ; — звуковая индикация нажатия кнопок
Источник питания	— 4 Li-ion батареи 3,7 В, 3200 мАч; — внешний аккумулятор (Power Bank)
Режим «Сон»	0…23 час 59 мин
Время непрерывной работы от одного комплекта Li-ion батарей	не менее 8 часов при яркости экрана <50%
Диапазон температур эксплуатации / хранения	-30…+50 / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Вес, не более	2,45 кг

Характеристики трассировочного генератора АГ-144.1

Параметр	Значение
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1%	512 / 1024 / 8192
Частоты следования ударов НЧ / СЧ / ВЧ	0,5 / 1 / 2
Режимы генерации
«SIN» «непрерывный»	непрерывная синусоидальная генерация
«SIN» «_\|¯\|_»	кратковременные посылки синусоидального сигнала (длительность импульса 100 мс, частота следования импульсов 1 Гц)
«SIN» «3 частоты»	посылки синусоидального сигнала с чередованием частот f1, f2, f3 (длительность импульса 100 мс, частота следования импульсов 2 Гц)
«УДАР»	генерация ударных импульсов (длительность импульса устанавливается автоматически)
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В:
— при автономном питании — с добавлением внешнего аккумулятора 12/24 В — при питании от сетевого блока	220 330 140
Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20%
При автономном питании (12/24 В):
Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты	Рвых, Вт	7,5	15	30	60
Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты	Rнагр, Ом	0,1…1300	0,15…660	0,3…1300	0,6…660
Режимы: — импульсы 512 и 1024 Гц	Рвых, Вт	15	30	60	120
Режимы: — импульсы 512 и 1024 Гц	Rнагр, Ом	0,15…660	0,3…330	0,6…660	1,2…330
C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В:
Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты	Рвых, Вт	45		90
Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты	Rнагр, Ом	0,45…2000		0,9…1000
Режимы: — импульсы 512 и 1024 Гц	Рвых, Вт	90		180
Режимы: — импульсы 512 и 1024 Гц	Rнагр, Ом	0,9…1000		1,8…500
От сетевого блока питания:
Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты	Рвых, Вт	18		36
Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты	Rнагр, Ом	1,8…800 Ом		0,4…400 Ом
Режимы: — импульсы 512 и 1024 Гц	Рвых, Вт	36		72
Режимы: — импульсы 512 и 1024 Гц	Rнагр, Ом	0,4…400		0,7…200
Допустимое сопротивление нагрузки	любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля.
Согласование с нагрузкой	автоматическое, обеспечивающее достижение заданной мощности в нагрузке
Источники питания
Встроенный аккумуляторный комплект	два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток до 6,7 А
Функциональные особенности
Автоматические функции	— автосогласование (достижение заданной мощности в нагрузке); — специальная программа управления передающей антенной; — встроенный контроллер заряда, работающий с внешним источником 15…15.3 В; — «автоопределение» подключения и отключения передающей антенны и ударного механизма
Автоматические выключения генерации (зарядки)	— при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда); — при несоответствии внешнего напряжения питания режиму генерации / зарядки; — при переключении режима сетевого питания в процессе зарядки; — при коротком замыкании выхода в процессе согласования; — при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе
Автоматическое повторное согласование	— при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки; — при переключении частоты / режима генерации «SIN»; — при определенных изменениях напряжения питания
Типы подключаемых нагрузок при генерации «SIN»	— непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; — непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления; — индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); — индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности	импульсный, технология CLASS D(BD), КПД > 80%
Индикация	светодиоды трехцветные «питание» и «выход»: — напряжение и состояние питания; — мощность и состояние выхода красный; — возможность или наличие «опасного» напряжения на выходе (>40 В)
Управление	Клавишные переключатели: на 3 положения — «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»; — «РЕЖИМ» «SIN» — вид синусоидальной генерации; — «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании на 2 положения — «ПИТАНИЕ»; — «ВНЕШНЕЕ» — наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока; — «ВНУТРЕН» — выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме) красная кнопка — загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В)
Габаритные размеры электронного блока (кейса), не более, мм	250х215х165
Вес электронного блока, не более, кг	8,5
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС
Класс климатической защиты	IP65

Характеристики индукционной антенны ИЭМ-301.3

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

Комплектация трассоискателя Успех АГ-309.60Ц

№	Наименование	Количество
1	Трассопоисковый приемник АП-019.4	1 шт.
2	Генератор трассировочный АГ-144.1	1 шт.
3	Индукционная антенна ИЭМ-301.3	1 шт.
4	Источник питания ENP-120-12	1 шт.
5	Кабель АГ144.02.020	1 шт.
6	Кабель AG144.02.060	1 шт.
7	Кабель АГ120.02.050	1 шт.
8	Кабель АГ105.02.020	1 шт.
9	Контакт магнитный АГ120.02.090	2 шт.
10	Штырь заземления АГ110.02.004	2 шт.
11	Батарейки для приемника	4 шт.
12	Зарядное устройство HD-8992A	1 шт.
13	Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)	1 шт.
14	Сумка для генератора АГ-144.1 (чехол 53187)	1 шт.
15	Сумка для приемника (чехол 53212)	1 шт.
16	Сумка для комплекта (чехол 53222)	1 шт.
17	Руководство по эксплуатации	3 шт.
18	Паспорт	1 шт.

Дополнительная комплектация трассоискателя Успех АГ-309.60Ц

№	Наименование
1	Комплект аккумуляторов и зарядное устройство для приемника АП-019

Общая информация: трассоискатели кабельных линий для точного и быстрого поиска подземных коммуникаций

В условиях плотной городской застройки становится актуальным вопрос поиска подземных кабельных трасс — например, при выполнении ремонтных работ, когда высок риск задеть силовые кабели, трубопроводы, другие коммуникации. Помогают трассоискатели кабельных линий — приборы, позволяющие быстро и с высокой точностью определить места залегания кабельных трасс.

Данные приборы не являются средствами измерения и не подлежат обязательной сертификации. Об этом свидетельствуют официальные письма из регистрирующих органов:

Принципы действия

Производители предлагают кабельные трассоискатели, работающие по индукционному принципу. Данные устройства распознают сигналы, создаваемые трассировочным генератором, который подключён к кабельной трассе или трубопроводу. Если возможности подключения генератора к коммуникации нет, используют индукционную антенну, которая входит в комплект трассоискателя подземных коммуникаций.

Ещё один принцип действия трассоискателей — обнаружение дефектов изоляции кабелей. Сначала к кабельной трассе подключается генератор. Затем оператор движется по трассе, касаясь при этом земли специальным датчиком с контактными электродами. Когда дефект изоляции будет обнаружен, прибор зафиксирует высокий уровень сигнала и оповестит об этом.

Сфера применения

Трассоискатель используются для выполнения многих работ:

определения глубины залегания и расположения подземных коммуникаций;
поиска мест пересечения кабельных трасс и трубопроводов
выявления мест, в которых кабельные линии повреждены;
изучения местности перед выполнением земляных работ;
ряда других.

Критерии выбора

Чтобы правильно выбрать и купить трассоискатель кабельных линий, нужно учесть несколько важных критериев:

максимальную глубину залегания трасс, местоположение которых нужно определять;
принцип действия, заложенный в основу трассоискателя;
тип питания — от аккумуляторной батареи или обычных солевых либо щелочных батареек;
наличие дополнительных функций, которые могут понадобиться в работе, — регулировки чувствительности, установки уровня звука индикатора, возможности отображения на дисплее расположения трассы и других.
