Описание

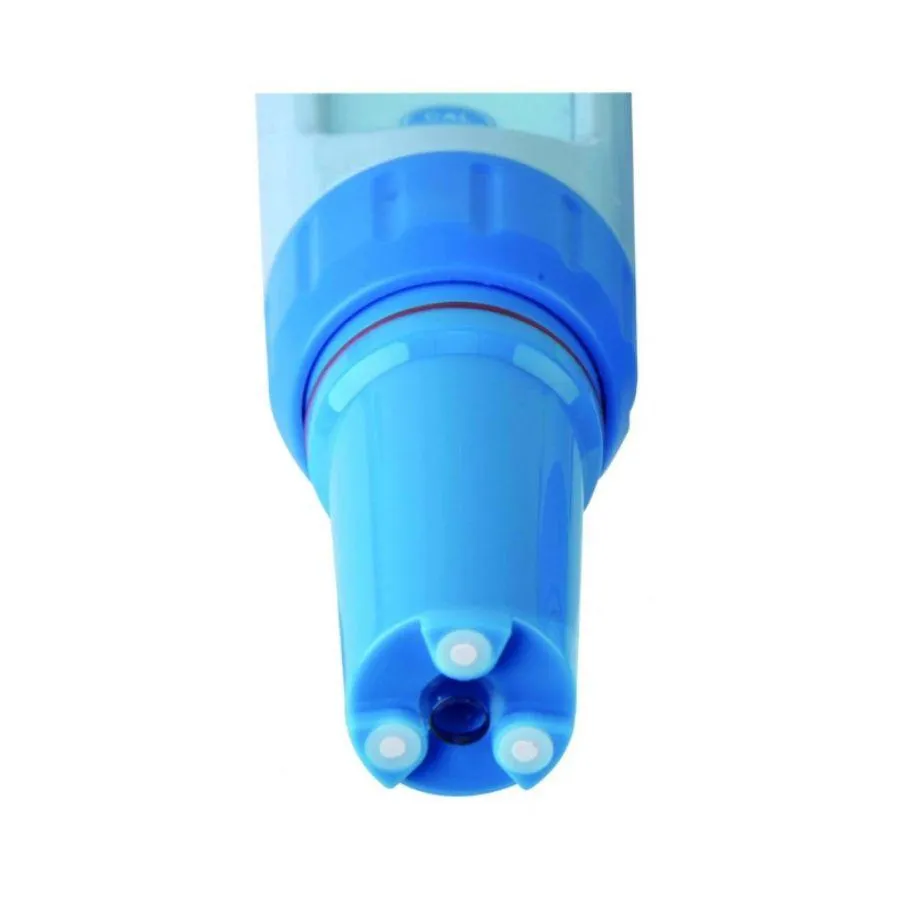

PH60F-E — это сменный электрод для приборов ЭКОСТАБ серии 210.
Сменный электрод PH60F-E обладает рядом особенностей:
- Этот датчик предназначен для тестирования pH на плоских поверхностях, таких как кожа, ткани, бетон, бумага и т.п.
- Этот зонд также хорошо подходит для общего тестирования водных растворов.
- В электрод встроен датчик температуры.
- Диапазон измерений 0-20 мСм, 0-50 ℃.
Электроды для ph-метров — это селективные датчики ионов водорода (H+). В pH-электродах на самом деле используется два электрода, зонд (индикаторный электрод) и контрольный электрод. Как правило, эти два электрода расположены в едином корпусе («теле») электрода.
На конце тела электрода у зонда имеется тонкий слой чувствительного к водороду стекла. Напряжение зонда меняется в зависимости от активности ионов водорода (напряжение растет в кислой среде и уменьшается в щелочной среде). Контрольный электрод обеспечивает постоянное напряжение, которое мы используем для определения разницы с зондом. Суммарный mV отклик отправляется на измерительный прибор (счетчик), где конвертируется в pH-показатель.
Электроды для ph-метров бывают трех видов:
Измерительный электрод представляет собой стеклянный стержень с чувствительной стеклянной мембраной на конце. При погружении электрода в раствор на его поверхности формируется гелевый слой. Такой же гелевый слой сформирван на внутренней стороне мембраны из внутреннего электролита. В зависимости от кислотности среды ионы водорода [H+] диффундируют в гелевый слой или из него. Это создает потенциал на стеклянной мембране.
Электрод сравнения представляет собой стеклянный стержень, выполненный из стекла не чувствительного к ионам водорода [H+]. Нa его конце расположена диафрагма, через нее внутренний электролит медленно вытекает в раствор. Во внутренний электролит погружен элемент сравнения (серебро/хлорид серебра). Таким образом при погружении электрода в раствор элемент сравнения контактирует с раствором. И на контактах электрода возникает потенциал. Разность потенциалов электрода сравнения и измерительного электрода дают значение пропорциональное pH.
Комбинированный электрод представляет собой комбинацию измерительного электрода и электрода сравнения. Конструктивно измерительный pH электрод окружен электродом сравнения. Эти части имеют те же свойства и функции что и отдельные электроды. Комбинированные электроды получили большое распространение из-за простоты использования.
Часто комбинированный электрод совмещен с температурным датчиком. Внутрь электрода помещают термопару для температурной компенсации измеряемого значения pH.
