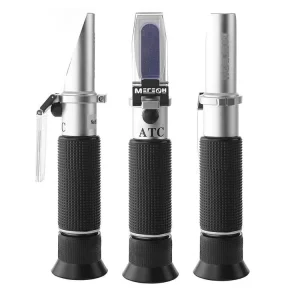

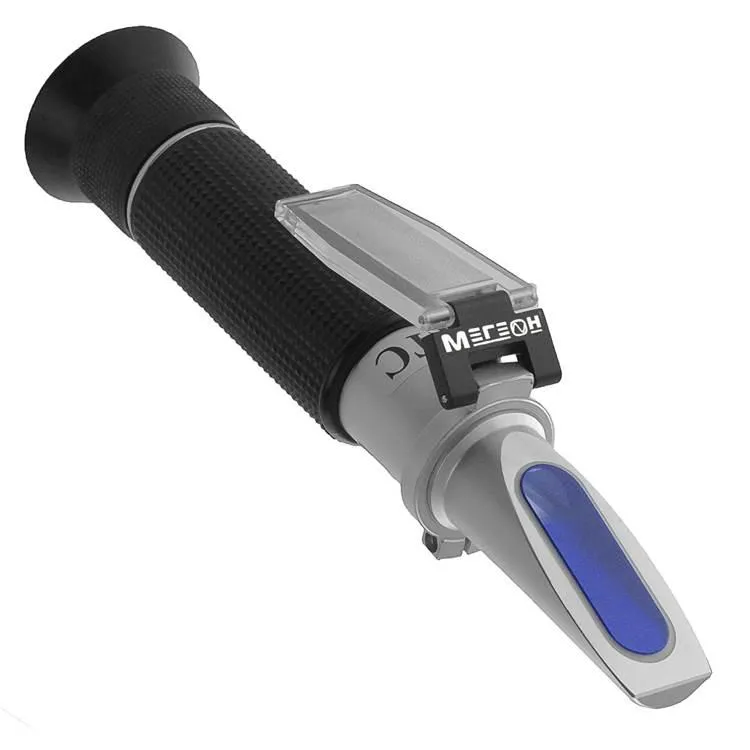

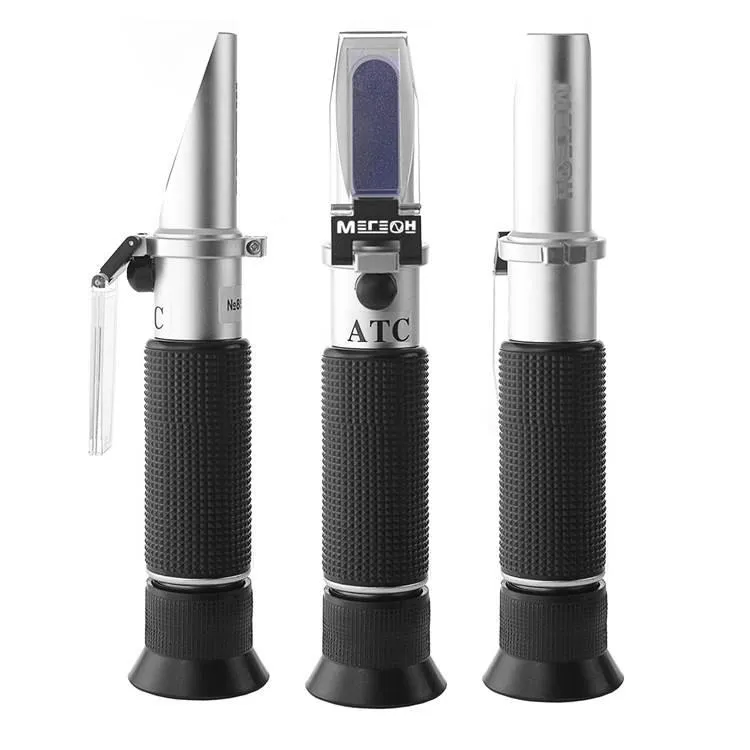

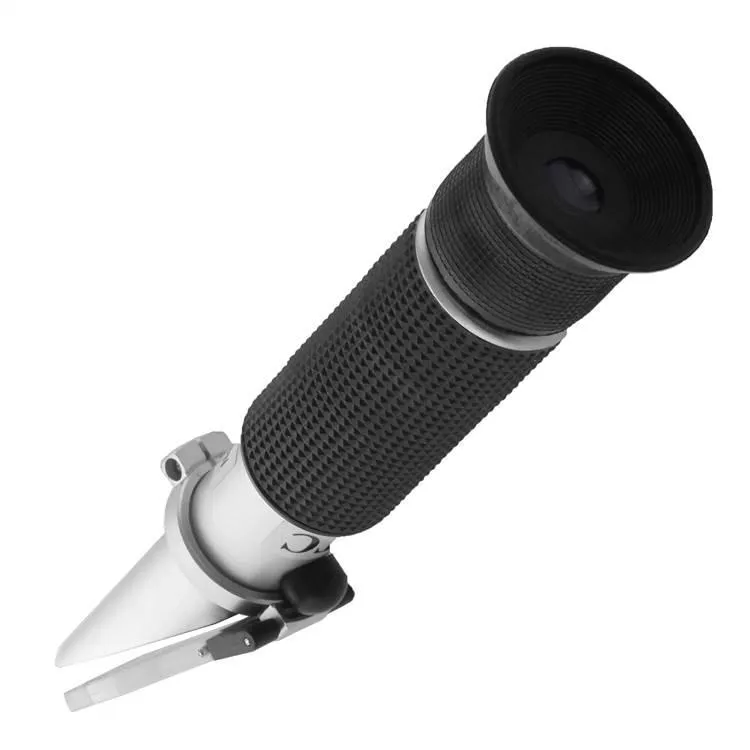

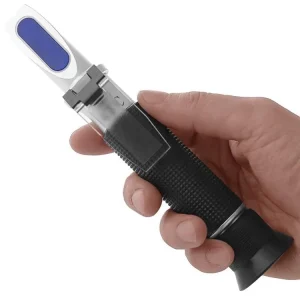

МЕГЕОН 72010 Рефрактометр комбинированный сахароза/соль

Описание

МЕГЕОН 72010 относится к оптическим измерительным приборам — рефрактометрам, которые предназначены для определения коэффициента преломления исследуемого вещества и проецировании отраженного света на специально отградуированный экран.

Характеристики жидкости (концентрация, плотность и т.д.), устанавливаемые рефрактометром, определяют вид шкалы, нанесенной на экран.

Определяемые параметры:

• Мера массового отношения растворённой в воде сахарозы к жидкости.
• Концентрация соли, Saturation point — точка насыщения при 20°C.

Для повышения точности предусмотрена система автоматической температурной коррекции (ATC), которая имеет широкий температурный диапазон работы.

Для исследования достаточно нанести две- три капли на призму с градуировкой, закрыть прижимное стекло и настроить фокусировку.

Не требуется источник питания, что даёт возможность производить измерения при низких температурах. Эргономичный корпус из алюминиевого сплава и простота эксплуатации максимально увеличивают срок службы изделия.

Особенности рефрактометра МЕГЕОН 72010:

• Система автоматической температурной коррекции (ATC) с широким диапазоном.
• Не требуется источник питания.
• Простота эксплуатации.
• Широкий диапазон регулировки фокусировки.
• Прочный алюминиевый корпус.

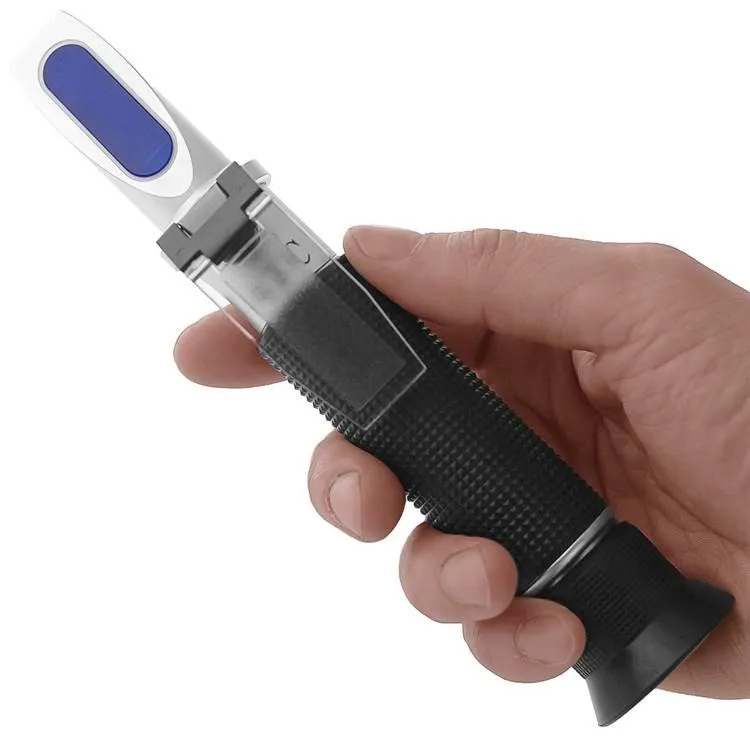

• Компактная конструкция с прорезиненной ручкой.
• Минимальное количество вещества для анализа.

Технические характеристики МЕГЕОН 72010:

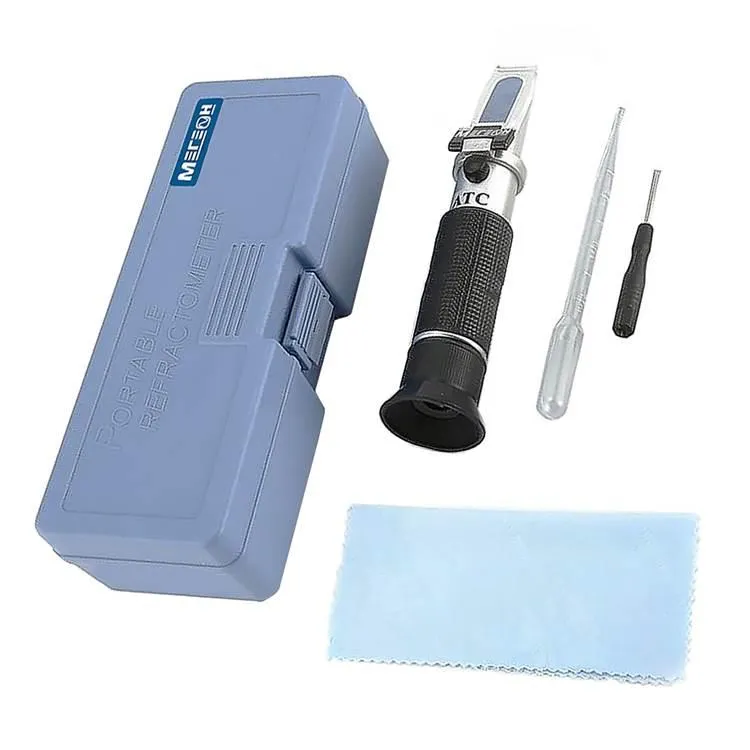

Комплект поставки:

• Рефрактометр МЕГЕОН 72010 — 1 шт.
• Отвёртка для калибровки — 1 шт.
• Салфетка — 1шт.
• Пипетка — 1 шт.
• Футляр для переноски и хранения — 1 шт.
• Руководство по эксплуатации — 1 экз.

Габариты в транспортной упаковке:

• Размеры, см: 5,5 x 24,3x 8,7
• Масса, кг: 0,285

Рефрактометры: общая информация

Рефрактометр — это специальный оптический прибор, который используют для измерения параметров различных веществ методом светопреломления.

Название прибора исходит из термина «рефракция» (лат. refractus — преломленный), который появился благодаря Исааку Ньютону ещё в начале XVIII века. Согласно Ньютону, рефракция — это атмосферно-оптическое явление, вызванное преломлением световых лучей в атмосфере.

Оно проявляется в кажущемся смещении удалённых объектов, а иногда — в кажущемся изменении их формы. С помощью рефрактометра можно измерять концентрацию веществ через коэффициент преломления света.

Сферы применения

Показатель преломления света необходим при проведении различных исследований. С его помощью определяют физические и химические параметры веществ, проверяют качество продуктов. Поэтому рефрактометры широко применяются:

• В пищевой промышленности: контроль крепости алкогольных напитков, расчёт массовой доли растворимых веществ и концентрации сахара, измерение содержания жира, белков, влажности мёда.
• В медицине: определение белка в сыворотке крови, плотности мочи, концентрации лекарств.
• В химии: измерение количества кислот, солей, металлов и пр. веществ, контроль степени полимеризации синтетических смол, пластмасс.
• В фармацевтической промышленности: изучение концентрации кислот, растворов лекарственных препаратов.
• В нефтегазовой промышленности: определение качества топлива, охлаждающих жидкостей для автомобилей, сельскохозяйственной техники, судов, анализ состава воздуха, влажности метана.

Конструкция

Стандартный рефрактометр состоит из нескольких основных деталей. Среди них:

• Призма. Главный оптический элемент, на который наносят изучаемое вещество. Выполняется из материала, обладающего высоким коэффициентом преломления света. Поэтому луч, проходящий через неё, попадает на шкалу под большим углом отклонения.
• Шкала. Градуированная окружность, на которую попадает луч, образуя две области: освещённую и неосвещённую. Коэффициент преломления высчитывается в зависимости от положения границы раздела. У большинства моделей есть сразу несколько шкал, а именно:- Water — водяная шкала, показатели которой расположены в диапазоне 12-27%. Для определения влажности вещества.
  — Brix — для определения содержания сахара в мёде, со значениями 58-90%.
  — Baume — для измерения плотности жидкости градусами Боме.
• Защитное стекло на шарнире. Сжимает и разглаживает исследуемый слой вещества, опускаясь на него гладкой поверхностью.
• Калибровочный винт. Вращается при помощи миниатюрной отвёртки, идущей в комплекте с прибором. Сам винт расположен на наклонном срезе. С его помощью можно настраивать оптическую схему.
• Система оптических линз. Линзы, окрашенные в синий цвет и обладающие однородной структурой, расположены внутри корпуса, в области наклонного среза. Они преломляют свет. Синий окрас обеспечивает чёткое разделение света и тени на шкале.
• Биметаллическая пластина. Встроенная пластина, предназначенная для корректировки оптических характеристик прибора в зависимости от температурного уровня. Уменьшает влияние температуры на коэффициент светопреломления.
• Монокуляр. Отверстие для наблюдения за результатами исследования.

Типы рефрактометров

• Лабораторный. Настольные рефрактометры, обладающие наибольшей точностью. Применяются для научных исследований.
• Промышленный. Стационарный прибор с автоматическим принципом работы, который чаще всего встраивается в различные технологические установки, контролируя состав веществ в режиме реального времени. Может подключаться к компьютеру.
• Портативный. Компактный измеритель, наиболее подходящий для оперативного применения. Есть два вида портативных рефрактометров: ручной и цифровой.
  Первые изготавливаются без элементов питания и электросхем, измерение проводится только за счёт искусственного или дневного света. Цифровые работают от батареек, а показатели отображаются на встроенном ЖК-экране.
