Описание

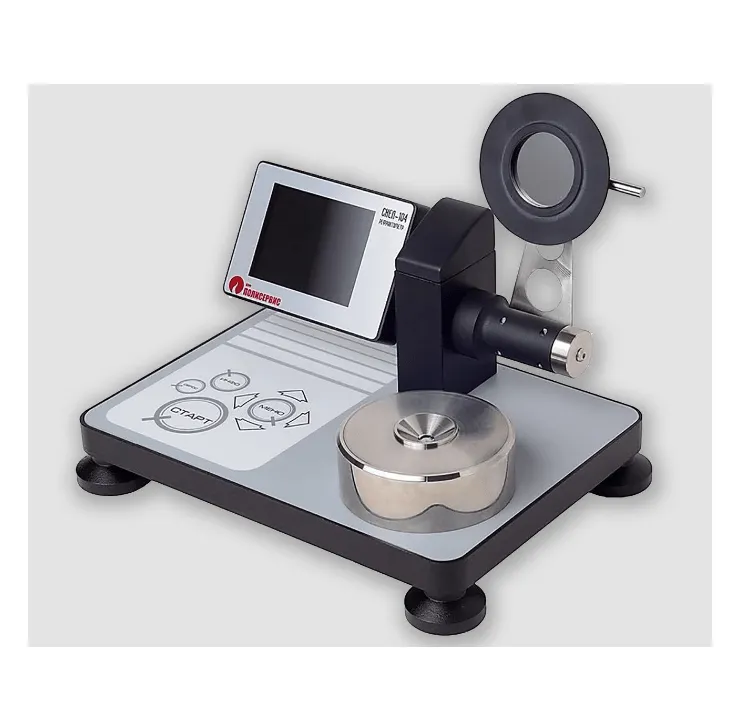

Лабораторный рефрактометр СНЕЛ-105 относится к приборам высокой точности. Устройство предназначено для измерений показателей преломления жидких веществ, растворов, эмульсий, а также массовой доли сахарозы в водных растворах в соответствии с международной сахарной шкалой % Brix.
На рефрактометре могут измеряться жидкие прозрачные и темные образцы, эмульсии и растворы. Режимы работы — непрерывного измерения с температурной компенсацией, при стабилизации температуры и теплового равновесия. При этом используется метод непосредственного нанесения образца на измерительную призму.
Области применения:
- в медицине (определение белка в моче, сыворотке крови, определение плотности мочи, анализа мозговой и суставной жидкостей, плотности субретинальной и других жидкостей глаза);
- фармацевтике (исследование водных растворов лекарственных препаратов);
- пищевой промышленности (анализ качества продуктов, полуфабрикатов и сырья на сахарных и хлебных заводах, кондитерских фабриках);
- в лабораториях санитарно-эпидемиологического контроля;
- в ветеринарных клиниках, медицинских и исследовательских лабораториях;
- при метрологическом контроле качества различных жидкостей;
- при определении качества ГСМ (например, в гражданской авиации) и др.
Особенности СНЕЛ-105:
- Корпус рефрактометра выполнен из фрезерованного алюминия и опломбирован для определения несанкционированного проникновения.
- Измерительная кювета и крышка выполнены из нержавеющей стали, кювета имеет систему термостабилизации на основе элемента Пельтье.
- Клавиатура прибора выполнена из химически стойкой влагонепроницаемой мембраны.
- Результаты измерений выводятся на цветной ЖК дисплей.
Принцип действия СНЕЛ-105:
- Принцип действия СНЕЛ-105 заключается в регистрации предельного (критического) угла преломления при направлении света на границу раздела двух сред с разными показателями преломления.
- Одна из сред это измерительная призма рефрактометра изготовленная из сапфира, с высоким показателем преломления. Другая — измеряемое вещество с меньшим показателем преломления.
- В результате явления полного внутреннего отражения света наблюдается граница «свет-тень», соответствующая предельному углу.
- Положение границы «свет-тень» в плоскости фотоприемника меняется в зависимости от показателя преломления измеряемого вещества и для разных веществ оно разное.
- Свет от источника излучения, сформированный оптической системой попадает на измеряемый образец снизу под разными углами преломления.
- Полученные от фотоприемника сигналы, амплитуда которых определяется положением границы «свет-тень», преобразуются аналого-цифровым преобразователем в цифровой код. В соответствии с установленной в микропроцессоре программой, пересчитываются в значения показателя преломления и массовой концентрации измеряемого вещества.
- В качестве источника излучения в рефрактометрах используется светодиод с максимумом интенсивности излучения на длине волны 589,3 нм. Это соответствует длине волны желтой линии D в спектре излучения натрия.
Устройство рефрактометра СНЕЛ-105:
- Рефрактометры представляют собой автоматизированные цифровые измерительные приборы, состоящие из оптической системы с измерительной призмой, построенной по схеме Аббе, фотоэлектрического приемника и аналого-цифрового преобразователя.
- Под измерительной призмой установлены элементы и датчики регулирующие и регистрирующие температуру измеряемого образца на границе с измерительной призмой. Температура образца регулируется с высокой стабильностью электронными элементами Пельтье.
- Так как оптическая схема рефрактометров построена на использовании законов преломления и отражения света только внутри измерительной призмы, то на результаты измерений не влияют прозрачность исследуемого образца и наличие в нем рассеивающих свет нерастворимых включений и газовых пузырьков.
На цветной жидкокристаллический дисплей выводятся результат измерения показателя преломления образца, nD, массовая доля сахарозы в водном растворе % Brix, температура образца во время измерения, время, дата и серийный номер прибора.
Через USB порт может осуществляться тестирование в процессе настройки, а также загрузка в память микропроцессора от одной до пяти дополнительных шкал, таких как шкала массовой доли содержания соли в водном растворе, шкала массовой доли содержания спирта в водном растворе и других.
Имеется возможность сохранения результатов измерений и калибровки, а также сообщения об ошибках.
Приборы поддерживают вывод информации как на русском, так и на английском языка.
В качестве источника питания используется внешний преобразователь. Рефрактометры предназначены для использования при условиях эксплуатации в части воздействия факторов окружающей среды, предъявляемым к изделиям исполнения УХЛ категории 4.2 (работа в лабораторных, капитальных жилых и других подобного типа помещениях).
Технические характеристики модели СНЕЛ-105:
Предел допускаемой абсолютной погрешности по показателю преломления | ±0,00005 nD |
Диапазон измерений показателя преломления | 1,3300..1,5800 nD |
Точность отображения показателя преломления (nD) на дисплее | 0.00005 |
Абсолютная погрешность измерений показателя преломления (nD) | 0.00005 |
Условия эксплуатации:
Параметр | Диапазон допустимых значений |
рабочий температурный диапазон, °С | от +15 до +30 |
температурный диапазон хранения и транспортирования, °С | от –10 до +50 |
рабочий диапазон влажности, % | от 30 до 80 |
рабочий диапазон атмосферного давления, кПа | от 84 до 106,7 |
Сертификация устройства:
Имеется свидетельство типа средств измерений RU.C.37.541.A №63814, выданное Федеральным агентством по техническому регулированию и метрологии. Прибор может быть использован как при проведении научно-исследовательских работ, так и в промышленности.
Основные средства поверки: СО показателя преломления жидкостей (комплект ПП), регистрационный номер типа стандартного образца ГСО 8123-2002. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
