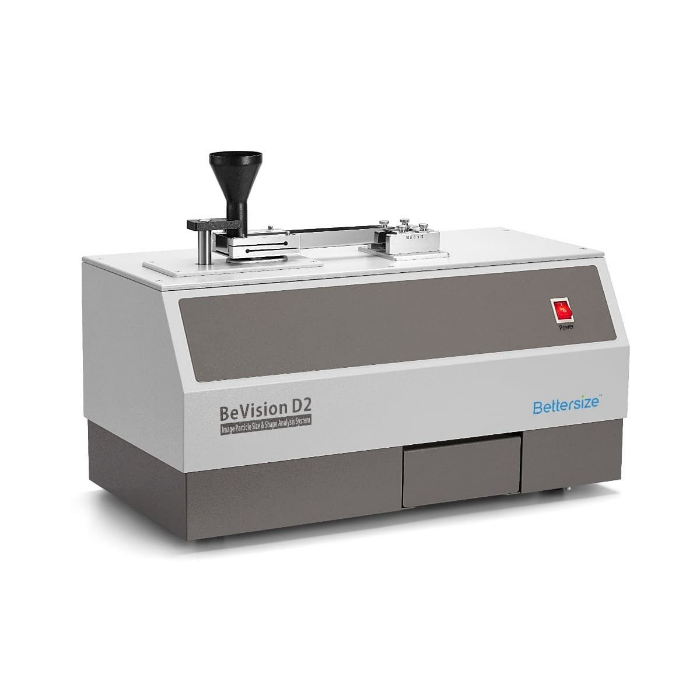

Анализатор размера и формы частиц BeVision D2

Описание

Прибор BeVision D2  от Bettersizer — это система регистрации и анализа микроизображений, обеспечивающая измерение формы и размера частиц. Встроенная система сухого диспергирования направлена на обеспечение анализа более грубых порошков, в которых частицы могут достигать миллиметровых размеров.

Высокоскоростная CCD камера и многопоточное программное обеспечение прибора BeVision D2 обеспечивают быструю идентификацию частиц, а также стабильность и точность результатов. Во время свободного падения частиц из питателя, камера делает снимки частиц, и в то же время, программное обеспечение быстро распознает и обрабатывает эти изображение, выводя на экран данные по размеру и форме для каждой отдельной частице в реальном времени.

Высокоскоростная CCD камера позволяет получать до 120 кадров в минуту, и распознавать до десяти тысяч изображений частиц в минуту, а программное обеспечение позволяет автоматически распознавать и удалять из анализа слипшиеся частицы. Все это позволяет проводить быстрый и надежный анализ образцов.

При подключении приставки мокрого диспергирования(приобретается отдельно), В работу вступает две камеры, диапазон измерений сдвигается, если с сухой системой диспергирования можно было проанализировать частицы в диапазоне от 30 мкм до 10 мм (работа в указанном диапазоне достигается путем смены линз), с то с приставкой мокрого диспергирования можно проанализировать частицы в диапазоне от 3 мкм до 3.5 мм.

Особенности модели BeVision D2

• Определяемые параметры: распределение частиц по размеру, максимальный размер частиц, соотношение сторон, округлость, соотношение радиус-толщина.
• Интеллектуальное программное обеспечение может идентифицировать 10000 частиц в минуту. Автоматическое распознавание агломератов еще более увеличивает точность анализа.
• Высокоскоростная CCD камера регистрирует до 120 кадров в секунду с микросекундной экспозицией, что позволяет исключить появление «следа» от движущейся частицы.

Преимущества метода динамического анализа изображений

• Метод анализа изображений прост. Пользователи могут получить изображение частиц, идентифицировать частицы, а затем измерять их размер и форму. Каждый этап анализа изображения прост и ясен.
• Можно проводить анализ формы. Можно изучать форму частицы, а также её размер, глядя на неё напрямую.
• Метод анализа изображений определяет форму и размер каждой отдельной частицы, прежде чем суммировать их для создания статистики. Детали формы или распределения размеров частиц могут быть представлены с точностью.
• Эффективность. Постоянный поток частиц, проходящий через зону измерения, способствует повышению эффективности измерений.

• Чувствительность к увеличенным частицам. Метод динамического анализа изображений чувствителен к избыточным частицам и может даже оценить их размер.
• Надёжные результаты. Максимизированное количество измеренных частиц обеспечивает статистическую значимость результатов измерений.

Параметры размера частиц

• Эквивалентные диаметры: диаметр, эквивалентный по площади, диаметр, эквивалентный периметру
• Диаметры феретов: максимальный и минимальный диаметры ферета, XLF («длина»)
• Диаметры Мартина: максимальный и минимальный диаметр Мартина
• Эллипс Лежандра: большие и малые оси

Параметры формы частиц

• Разница размеров в двух направлениях: соотношение сторон, соотношение L/W, соотношение эллипсов
• Похожие на округлые и прямоугольники: круговость (11 необязательных алгоритмов), нерегулярность, компактность, объём, отношение коробки
• Контурная вогнутость: вогнутость, выпуклость, твёрдость
• Для удлинённых частиц: удлинение, прямолинейность

Образец отчета BeVision D2

Технические характеристики BeVision D2

Соответствие стандартам

• ISO 13322-2: Particle size analysis – Image analysis methods – Part 2: Dynamic image analysis methods
• ISO 9276-6 Representation of results of particle size analysis – Part 6: Descriptive and quantitative representation of particle shape and morphology
