Описание

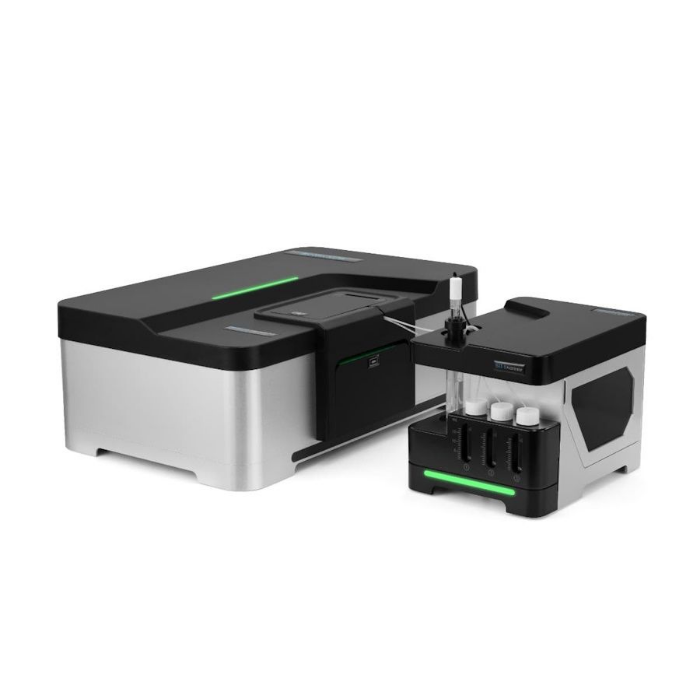

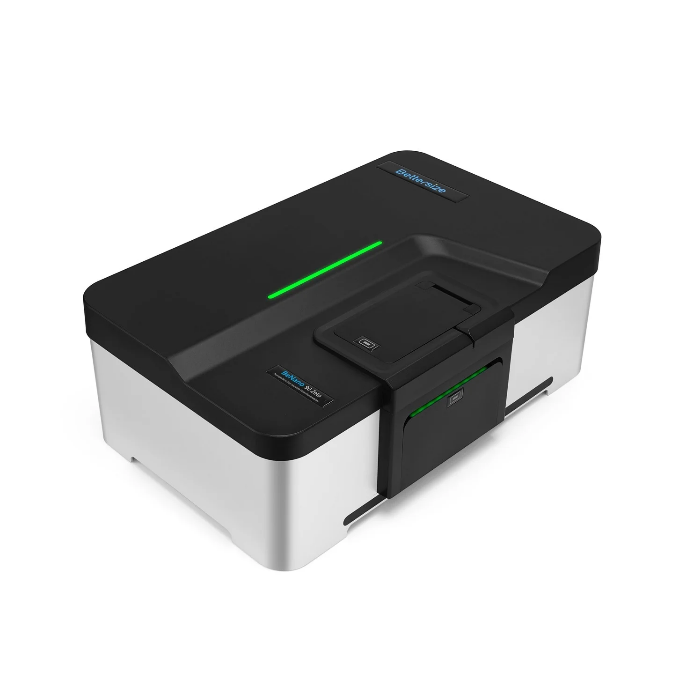

BeNano 90 — это анализатор размера и молекулярной массы наночастиц нового поколения, разработанный компанией Bettersize. Динамическое рассеяние света (DLS) и статическое рассеяние света (SLS) интегрированы в одну систему для обеспечения точного измерения размера частиц и молекулярной массы.
Прибор широко применяется в исследовательских и производственных процессах в различных областях включая химию, химическую инженерию, биологию, фармацевтику, продукты питания, материалы и т. д.
Особенности метода
Динамическое рассеяние света — универсальный и информативный метод для анализа субмикронных и наноразмерных частиц в различных средах.
- Принцип работы. Частицы или молекулы в состоянии броуновского движения освещаются лазерным лучом. Временные флуктуации интенсивности рассеянного света анализируются автокоррелятором, который строит автокорреляционную функцию сигнала. Эта функция затухает по экспоненциальному закону, скорость которого определяется диффузией исследуемых частиц.
- Расчёт размера частиц. Коэффициент диффузии частиц обратно пропорционален характерному времени релаксации флуктуаций интенсивности рассеянного света. Размер частиц (гидродинамический радиус) определяется с помощью формулы Стокса-Эйнштейна, которая связывает размер частиц с их коэффициентом диффузии и вязкостью жидкости.
- Использование когерентного и монохроматического лазерного излучения. Это позволяет получать точные данные о движении частиц.
- Возможность анализа в разных условиях. Измерения можно проводить в различных сосудах, а также погружать зонд непосредственно в исследуемый образец. может использоваться для измерения скоростей потоков жидкостей и газов (лазерная доплеровская анемометрия, ЛДА), а также электрофоретической подвижности наночастиц с расчётом дзета-потенциала.
Особенности модели BeNano 90
- Быстрые измерения
- Высокопроизводительный лазер He-Ne, высокая мощность, стабильность, длительный срок службы, низкие затраты на техническое обслуживание
- Интеллектуальная регулировка интенсивности в соответствии с соотношением сигнал-шум
- Эффективное увеличение отношения сигнал / шум за счет высокой чувствительности оптической системы
- Интеллектуальный алгоритм оценки результатов, обработка качества сигнала для устранения влияния случайных событий
- Широкий диапазон контроля температуры от -10°C до 110°C удовлетворяющий требования к измерений образцов в различных температурных режимах
- Стабилизированная оптически конструкция. Обеспечивает высокую повторяемость результатов без необходимости регулярного технического обслуживания
- Различные встроенные режимы расчета для охвата различных научных исследований и областей применения
Технические характеристики BeNano 90
| Размер частиц |
| Диапазон размеров частиц |
0,3 нм — 15000 нм* |
| Минимальный размер выборки |
3 мкл |
| Угол измерения |
90 ° |
| Алгоритм анализа |
кумулятивный, мультипик, CONTIN |
| Молекулярная масса |
| Диапазон молекулярной массы |
342 Да — 2000 мДа* |
| Вязкость |
| Диапазон вязкости |
0,01 сП — 100 сП* |
| Фактор взаимодействия |
| kD |
Практического ограничения нет |
| Параметры системы |
| Диапазон регулирования температуры |
-10 ° C — 110 ° C +/- 0,1 ° C |
| Контроль конденсации |
cухой воздух или азот |
| Источник света |
Твердотельный лазер, мощностью 50 МВт, 671 нм |
| Коррелятор |
100 нс — 8000 с, до 4000 каналов |
| Детектор |
APD (высокоэффективный лавинный фотодиод) |
| Контроль интенсивности |
0,0001% — 100%, вручную или автоматически |
| Размер длина, ширина и высота |
62,5 x 40 x 24,5 см (22 кг) |
| Источник питания Адаптер |
100 ~ 240 В, 50/60 Гц, 200 Вт |

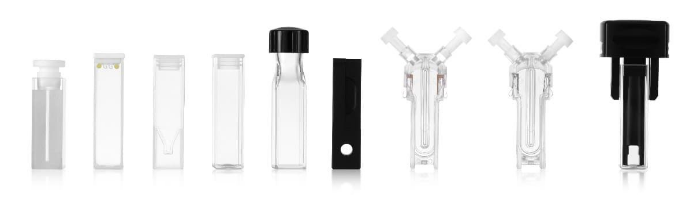

| Опционально |
| Одноразовая кювета для микроэлементов |
40 мкл — 70 мкл |
| Кювета для микроэлементов из кварцевого стекла |
25 мкл — 50 мкл |
| Кювета для образцов с круглым отверстием |
1 мл — 1,5 мл |
*В зависимости от образцов и аксессуаров
Метод динамического рассеяния — общая информация
Динамическое рассеяние света (ДРС, Dynamic Light Scattering, DLS) — метод физической характеристики, используемый для определения размеров, распределения по размерам и других параметров частиц в коллоидных дисперсиях, биологических растворах, растворах макромолекул, а также для изучения поведения сложных жидкостей (например, концентрированных растворов полимеров). Также известен как фотонная корреляционная спектроскопия или квазиупругое рассеяние света.
Преимущества метода
- Высокая чувствительность и возможность проведения исследований при низких концентрациях образцов.
- Быстрота и высокая скорость получения данных.
- Неразрушающий характер метода.
- Малый объём образца (от нескольких мкл).
- Универсальность с точки зрения исследуемых систем — метод не зависит от материала образца.
- Возможность анализа данных, содержащих широкий диапазон распределений для частиц различных молекулярных масс.
- Широкая область применения — от биомедицинских исследований (изучение белков, липидов, нуклеиновых кислот) до разработки новых материалов, мониторинга процессов в реальном времени, анализа сложных смесей в фармацевтике и экологии.
- Возможность изучения не только размеров, но и формы, взаимодействий, структуры и внутренней динамики частиц.
Ограничения и требования к образцам
- Влияние пыли и примесей. На эксперименты по динамическому рассеянию света легко влияют пыль или примеси, поэтому важна фильтрация и центрифугирование образцов.
- Ограничения по концентрации частиц. Метод следует применять при малых концентрациях частиц, когда расстояния между ними значительно превышают их размеры, и можно пренебречь эффектами вторичного рассеяния света.
- Зависимость от оптических характеристик образца. Погрешность измерения может зависеть от оптических характеристик исследуемых образцов.
