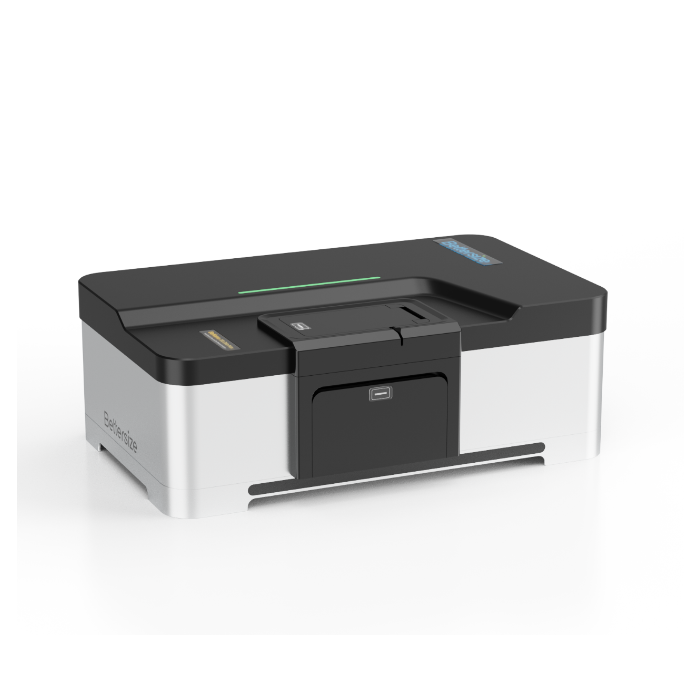

Анализатор наночастиц BeNano 180 Zeta Pro с модулем RCS (12 параметров)

Описание

BeNano 180 Zeta Pro с модулем RCS представляет собой анализатор размера наночастиц нового поколения, принцип работы которого основан на методах рассеяния и пропускания света.



Этот компактный прибор предназначен для точного измерения целого перечня характеристик:

• Размер частиц — 90° DLS
• Размер частиц — 173° DLS
• Дзета-потенциал
• Молекулярная масса
• Микрореология
• Показатель преломления
• Концентрация
• Осаждение
• Пропускание (T%)
• Проточный режим (опция)
• Автоматическое титрование (опция)
• Изменение температуры: Устройство вертикальной/горизонтальной поляризации отраженной волны при вертикальной поляризации падающей волны и флуоресцентный фильтр (опция)

Особенности модели BeNano 180 Zeta Pro с модулем RCS

• Динамическое рассеивание света. Метод обратного рассеяния DLS. Установленная оптическая система позволяет обнаружить значительно больший рассеивающий объем по сравнению с оптической системой с углом 90°. Автоматическая регулировка положения измерения обеспечивает точные результаты измерения даже при концентрации до 40% м/об.
• Фазовый анализ рассеянного света PALS. Точно различает слабые и сильные электрофоретические сигналы, обеспечивая точность измерения дзета-потенциала, особенно вблизи изоэлектрических точек или при высоком содержании солей.

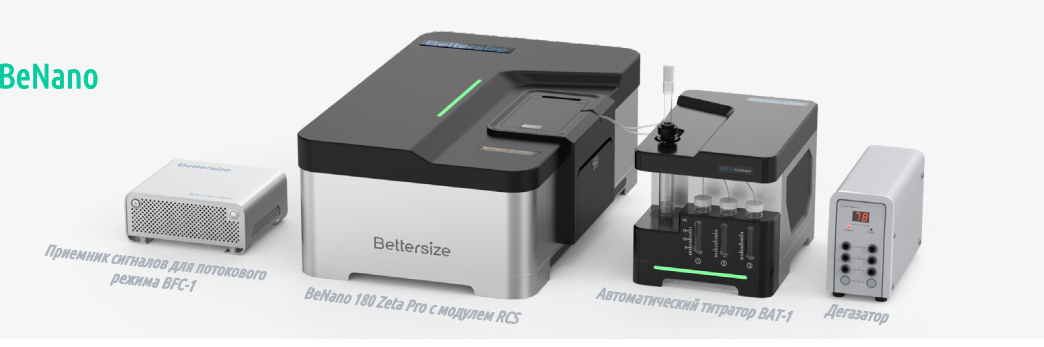

• Автоматический титратор и дегазатор. Автоматический титратор BAT-1 обеспечивает автоматическое титрование pH от 1 до 13. Его можно использовать совместно с трехканальным дегазатором для удаления пузырьков воздуха во время титрования.
• Инновационный детектирующий модуль RCS, расположенный под углом 0°. Расположенный под углом 0°, этот модуль оснащен фотодиодом и камерой на CMOS-структурах для измерения показателя преломления, концентрации и размера микрочастиц методом идентификации.

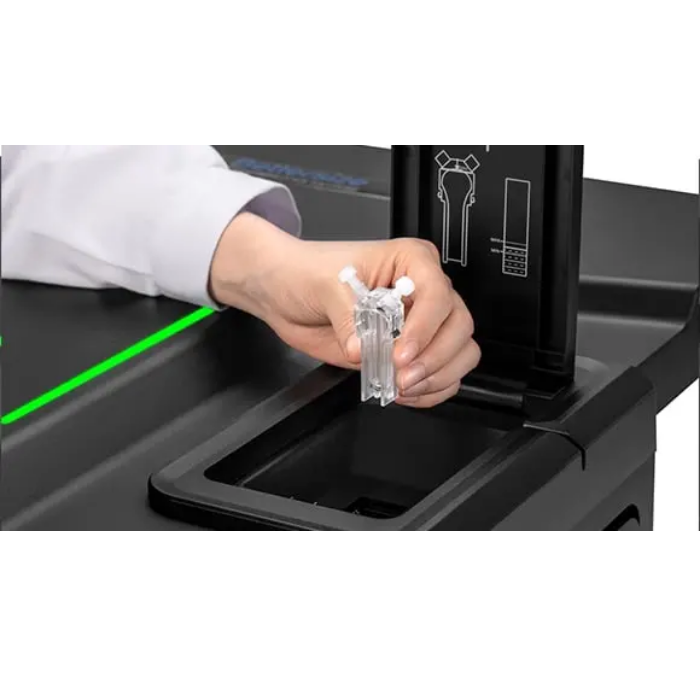

• Следовое количество образца. Измерение следовых количеств образцов необходимо на ранних стадиях исследований. При использовании капиллярной измерительной ячейки требуется всего 3–5 мкл образца.
• Режим регулируемого коррелятора. Доступны режимы короткой, средней и долговременной корреляции, которые можно настроить в зависимости от типа образца, обеспечивая быстрый и адаптируемый расчёт корреляционных функций.
• Соответствие требованиям нормативных документов. Соответствует требованиям стандартов ISO 22412, ISO 13099, IQ/OQ и 21 CFR Part 11.





Характеристики BeNano 180 Zeta Pro с модулем RCS

Определение размера
Диапазон измерения размера	0,3 нм – 15 мкм
Объем образца	3 мкл — 1 мл
Угол обнаружения	90° и 173° и 12°
Модель анализа	Кумулянтов, универсальная, CONTIN, NNLS
Верхний предел диапазона концентрации	40% Мас./Об.
Измерение дзета-потенциала
Положение обнаружения	Мобильная
Угол обнаружения	12°
Диапазон измерения дзета-потенциала	Предельные значения не установлены.
Электрофоретическая подвижность	> ± 20 м2/(В сек)
Электропроводность	0 – 270 мСм/см
Объем образца	0,75 – 1 мл
Размер образца	1 нм – 120 мкм
Другие измерения
Измерение молекулярной массы (м/об)	342 Да – 2×10⁷ Да
Измерение микрореологических характеристик методом ДРС	MSD, G’, G», η, J
Измерение показателя преломления	1,2 – 1,6
Измерение концентрации	1 × 10⁸ – 1 × 10¹² частиц/мл
Измерение размера частиц методом осаждения	1 мкм – 50 мкм
Параметры системы
Диапазон регулирования температуры	−15 °C… +120 °C, ±0,1 °C
Предотвращение конденсации	Сухой воздух или азот
Лазерный генератор	Твердотельный лазер, 50 мВт, 671 нм, Класс 1
Коррелятор	До 4000 каналов, 10¹¹ динамический диапазон
Детектор	Лавинный фотодиод (APD)
Регулирование интенсивности	0,0001% – 100%, ручное/авто
Габариты (Д × Ш × В)	625 × 400 × 245 мм
Питание	100–240 В, 50–60 Гц, 4 А
Важно	Раздел 21 CFR, Ч. 11, ISO 13321, ISO 22412, ISO 13099

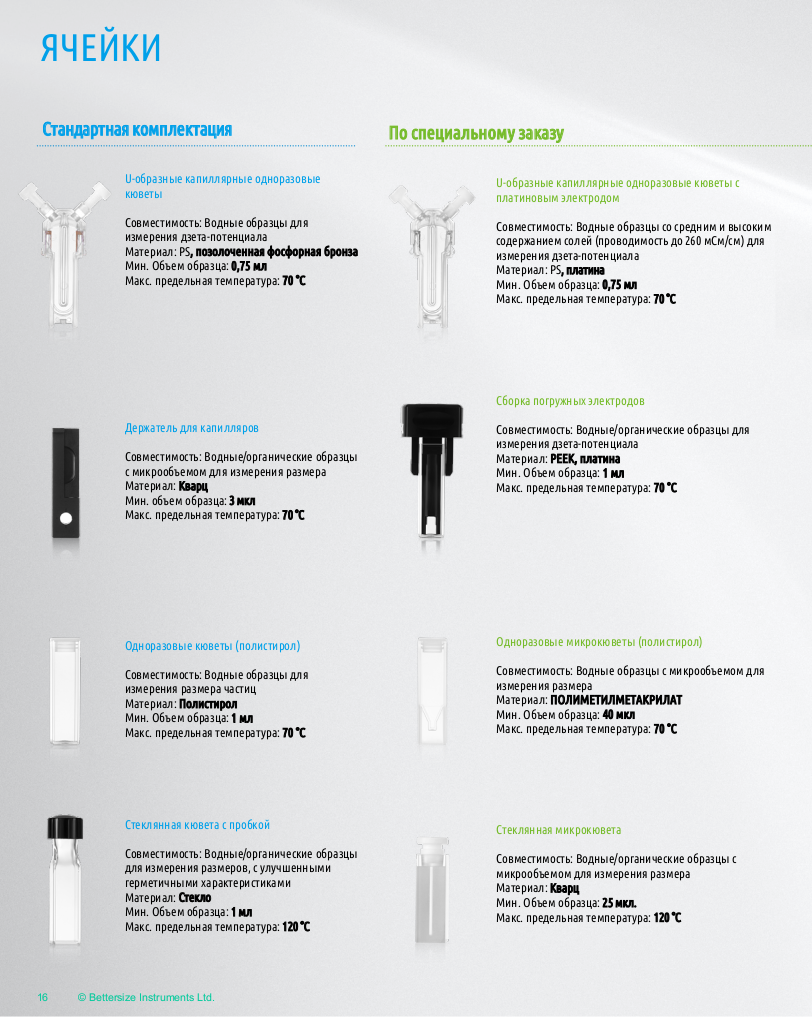

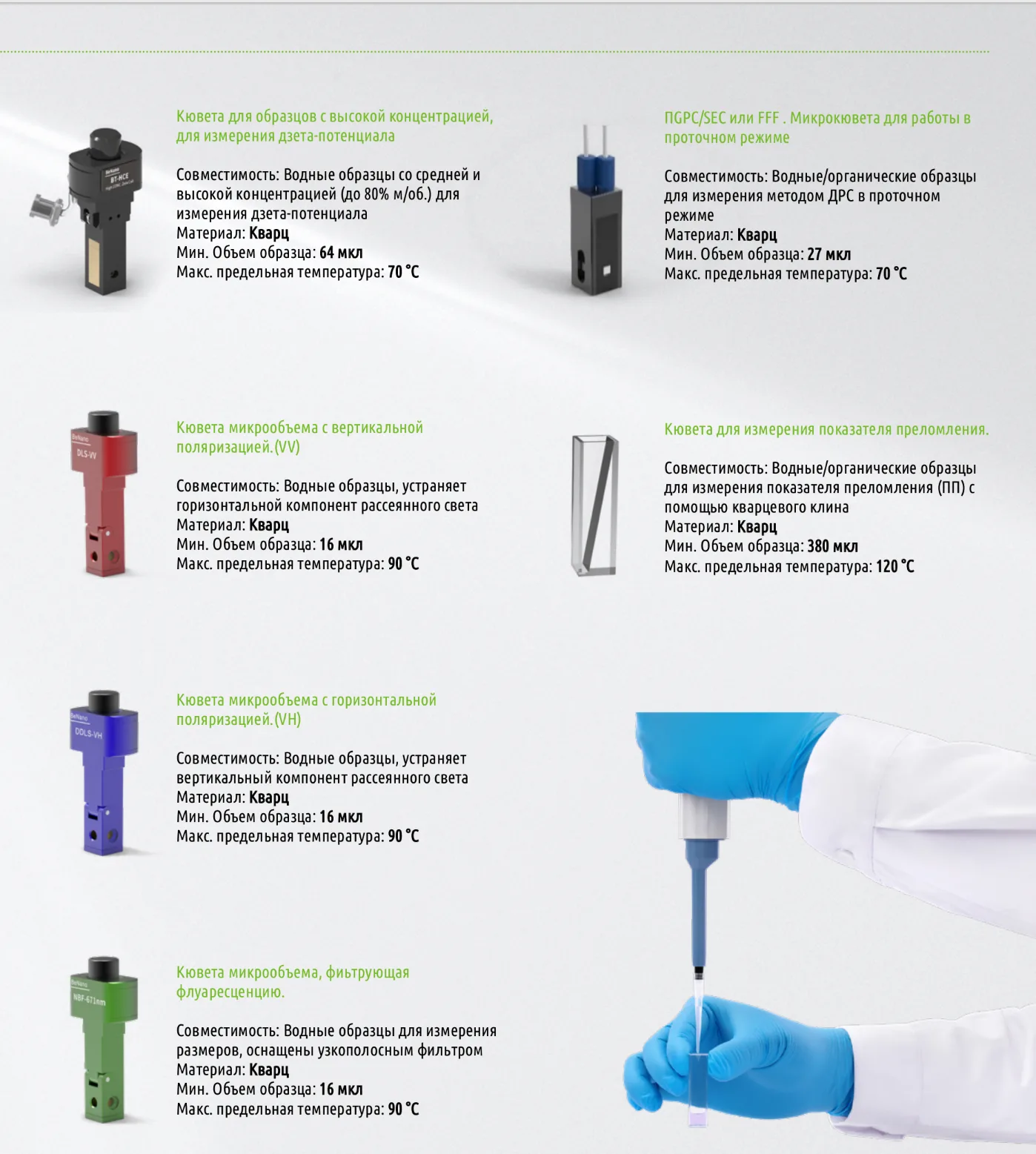

Аксессуары для BeNano 180 Zeta Pro с модулем RCS

Измерение дзета-потенциала

ФАРС — передовая технология, основанная на методе электрофоретического рассеяния света и усовершенствованная компанией Bettersize для получения максимально точных значений дзета-потенциала.

Особенности и преимущества

• Точное измерение образцов с низкой электрофоретической подвижностью
• Эффективное измерение в органических растворителях или средах с низкой диэлектрической проницаемостью
• Высокая точность при анализе образцов с высокой проводимостью
• Эффективное измерение частиц, заряд которых близок к изоэлектрической точке

Измерение молекулярной массы

Статическое рассеяние света (SLS) – это метод измерения интенсивности рассеяния для расчёта средневзвешенной молекулярной массы (M_w) и второго вириального коэффициента (A₂) образца с помощью уравнения Рэлея.

где c – концентрация образца, θ – угол обнаружения, R_θ – коэффициент Рэлея, используемый для характеристики отношения интенсивностей между рассеянным и падающим светом под углом θ, M_w – средневзвешенная молекулярная масса образца, A₂ – второй вириальный коэффициент, а K – константа, связанная с (dn/dc)².



Особенности и преимущества:

• Неинвазивный метод
• Подходит для измерения характеристик частиц, растворённых в жидкости
• Возможность измерения молекулярной массы образцов с размером частиц менее 30 нм
• Определение межмолекулярного взаимодействия посредством измерения второго вириального коэффициента A₂



Измерение микрореологических характеристик

DLS-микрореология — экономичный и эффективный метод, использующий динамическое рассеяние света для определения реологических свойств.

Анализируя броуновское движение коллоидных частиц-трассеров, с помощью обобщённого уравнения Стокса–Эйнштейна можно получить информацию о вязкоупругих свойствах системы, таких как модуль вязкости, комплексная вязкость и податливость при ползучести.



Особенности и преимущества:

• Исследование реологических характеристик путём измерения термодинамического движения частиц-трассеров внутри исследуемого материала
• Возможность измерений в широком диапазоне частот
• Подходит для образцов со слабой структурой
• Простота управления, длительность измерения составляет 1–2 минуты
• Возможность измерения реологических характеристик при температуре от −15 °C до 120 °C
• Дополняет результаты механического исследования реологических характеристик



Измерение в проточном режиме

Измерение методом ДРС в проточном режиме позволяет выполнять точное измерение размера частиц сложных полидисперсных систем. В сочетании с оконечным оборудованием для разделения и сепарации, таким как устройства для гель-проникающей (GPC) / эксклюзионной (SEC) хроматографии или проточного фракционирования в силовом поле (FFF), частицы разделяются на монодисперсные фракции, которые сортируются по размеру и проходят через анализатор BeNano.



Размер каждой фракции непрерывно измеряется с высокой точностью, и на основе полученных данных формируется распределение по размеру. Анализатор BeNano также может обрабатывать сигналы от детекторов показателя преломления и УФ-детекторов, обеспечивая более точное распределение по объёму и количеству, не зависящее от алгоритмов группового измерения.



Особенности и преимущества:

• Возможность подключения к устройствам для гель-проникающей (GPC) / эксклюзионной (SEC) хроматографии или проточного фракционирования в силовом поле (FFF)
• Приём до трёх сигналов от детекторов показателя преломления, УФ-детекторов или других типов детекторов
• Проточная ячейка малого объёма — 27 мкл — для предотвращения размывания зон
• Разрешение при измерении размера до 1,3:1
• Распределение по размеру, взвешенное по количеству и объёму, в дополнение к интенсивности
• Подходит для сложных полидисперсных систем, включая белки, полимеры и другие материалы



Измерением с отслеживанием изменений температуры

Особенности и преимущества:

• Функция измерения с отслеживанием изменения температуры (от −15 °C до 120 °C)
• Подходит для анализа размера частиц и дзета-потенциала при различных температурах
• Простая проверка стабильности белковых препаратов
• Ускорение старения в реальном времени за счёт моделирования при повышенной температуре



Измерение пропускающей способности

Особенности и преимущества:

• Быстрое измерение пропускающей способности посредством определения интенсивности света, проходящего через образец
• Требуется минимальный объём образца — 3 мкл
• Чувствительный датчик для оценки однородности партий промышленных продуктов
• Инструмент количественного определения нестабильности образца



Измерение показателя преломления (RI)

BeNano 180 Zeta Max позволяет определять показатель преломления (RI) жидкостей с исключительной точностью.

Образец жидкости помещается в запатентованную V-образную кювету, а КМОП-детектор измеряет отклонение хода луча света после прохождения через жидкость для расчёта показателя преломления.



Параметры Измерения

• Положение центральных точек световых пятен
• Измерение показателя преломления жидкости



Особенности и преимущества

• Измерение показателя преломления в широком диапазоне (1,2–1,6) посредством запатентованной технологии
• Для калибровки требуется только две опорные точки. Используется линейная калибровка, наиболее подходящая для экстраполяции
• Не требуется определение значений для трассирующих частиц или вязкости
• Возможность измерения методами ДРС и ЭРС для дисперсантов с неизвестным показателем преломления
• Подходит для органических и водных растворителей



Измерение показателя преломления

• Принцип работы: Преломление света
• Диапазон измерения: 1,2–1,6
• Точность: выше ± 0,1%
• Минимальный объём образца: 380 мкл



Измерение концентрации

Параметры измерения

• Объёмная доля (%) каждой популяции частиц
• Числовая концентрация (частицы/мл) каждой популяции частиц



Особенности и преимущества

• Быстрое измерение с обнаружением по одному углу
• Простота подготовки образцов, отсутствие необходимости калибровки
• Оптимально подходит для измерений методом скрининга
• Подходит для водных и органических образцов



Измерение размера методом осаждения





Измерение показателя pH с автоматическим титрованием

Возможность установки автоматического титратора BAT-1 и дегазатора позволяет выполнять автоматическое кислотно-основное титрование и определение изоэлектрической точки (IEP) на приборах серии BeNano.

Система автоматической подачи образца обеспечивает его подачу во время измерения, что гарантирует стабильные результаты, минимизирует влияние оператора и повышает точность титрования.



Параметры измерения

• Дзета-потенциал в зависимости от pH
• Размер в зависимости от pH
• Размер и дзета-потенциал в зависимости от pH
• Проводимость в зависимости от pH
• Изоэлектрическая точка



Особенности и преимущества

• Точное определение размера и дзета-потенциала при pH от 1 до 13
• Высокая безопасность благодаря минимальному контакту с коррозионно-активными растворами
• Снижение требований к обучению благодаря автоматизации процесса титрования
• Минимизация ошибок оператора за счёт уменьшения ручных действий
• Время одного цикла измерений — менее 30 минут
• Интеллектуальное титрование с автоматическим выбором титрантов
