Цена по запросу

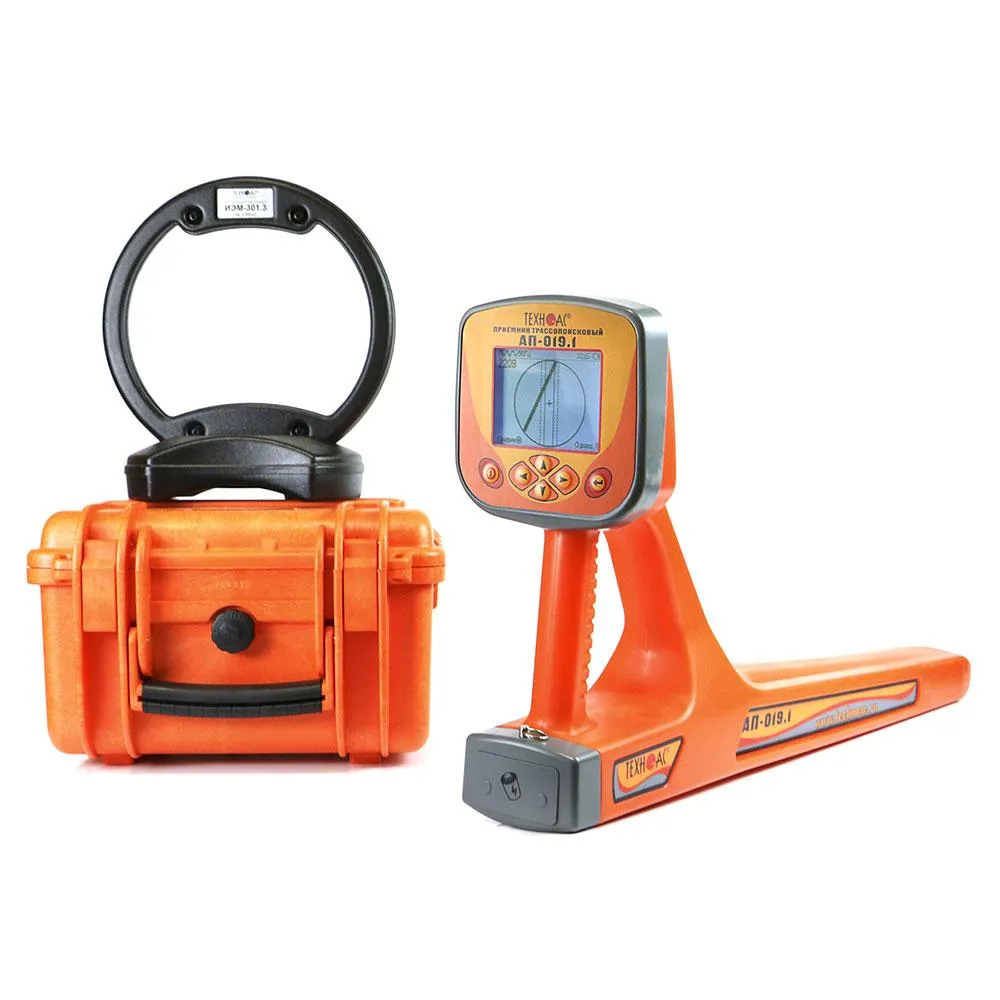

Кабелетрассоискатель Атлет АГ-319Н для определения местоположения и глубины залегания подземных коммуникаций.
Трассопоисковый комплект Атлет АГ-319Н для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта Атлет АГ-319Н приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии и самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
| Параметр | Значение |
|---|---|
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | 100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | CI-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Управление чувствительностью | — автоматическое — для 2D отображения «Трасса»; — полуавтоматическое или ручное (по выбору) — для «Графиков»; — автоматическое или ручное (по выбору) — для режима «2 частоты» |
| Определение глубины залегания трассы | автоматически в режиме «Трасса» 0…10 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | автоматически в режиме «Трасса» 0,001…9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры | — параметры настройки и управления; — 2D визуализация положения трассы относительно прибора; — графики уровня сигнала с датчиков; — глубина залегания трассы; — ток сигнала |
| Звуковая индикация | встроенный излучатель: — синтезированный звук ЧМ; — звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
| Диапазон температур эксплуатации / хранения | -20…+60°С / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,4 кг |
| Параметр | Значение |
|---|---|
| Частоты синусоидального сигнала, Гц | |
| Частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| Частота f1 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания |
| Режимы генерации | |
| Режим 1 | непрерывный «НП» |
| Режим 2 | кратковременные посылки «ПР» (прерывистый): — длительность импульса — 100 мс; — частота следования импульсов — 1 Гц |
| Режим 3 | двухчастотный «2F» (одновременная генерация): — первая частота — 1024 Гц; — вторая частота — 8192 Гц; — соотношение амплитуд первой и второй частот — 4:1 |
| Режим 4 | генерация ударных импульсов «УР» (ударный режим):
— амплитуда импульса — равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») — частота следования импульсов (ударов), уд./мин.: — длительность импульса — минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
| Выходные параметры синусоидальной генерации | |
| Выходной ток, А | |
| Максимальный в ручном режиме: | |
| — непрерывная и двухчастотная генерация | 10 |
| — кратковременные посылки | 15 |
| Задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| При автономном питании | 220 (180 при «2F») |
| С добавлением внешнего аккумулятора 12 В | 330 (260 при «2F») |
| При питании от сетевого блока | 110 (90 при «2F») |
| Максимальная выходная мощность, Вт | |
| При автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом |
| С добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом |
| От сетевого блока (СБП) | 100 на 1,0…120 Ом непрерывно / импульсы или на 1,3…80 Ом при «2F» |
| ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ |
|
| Допустимое сопротивление нагрузки | — любое (0…∞); — ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках |
| Согласование с нагрузкой | — автоматическое, обеспечивающее достижение заданного тока в нагрузке; — ручное (кнопками «Вверх» или «Вниз») |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово — кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
| Непрерывная и двухчастотная генерация | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
| Импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
| Генерация ударных импульсов с максимальной частотой 80 уд./мин. | 25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
| Допустимые внешние аккумуляторы | 11…14 В / 22…28 В |
| Функциональные особенности | |
| Автоматические функции | — выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); — автосогласование (достижение заданного тока в нагрузке); — автоматический «интеллектуальный» выбор выходной мощности; — специальная программа управления передающей антенной; — встроенное автоматическое зарядное устройство; — автоотключение питания при простое (1 мин.) |
| Автоматические выключения генерации (зарядки) | — при разряде аккумуляторов ниже допустимой нормы; — при несоответствии внешнего напряжения режиму зарядки; — при превышении допустимого потребляемого тока; — при отключении внешнего питания в процессе генерации; — при коротком замыкании выхода в процессе генерации; — при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» | — непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; — непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»; — индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); — индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) | — все питающие напряжения; — режимы и установки; — ресурс питания; — «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| Степень защиты корпуса | IP54 |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х191 |
| Вес электронного блока, не более, кг | 14,5 |
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
| № | Наименование | Количество |
|---|---|---|

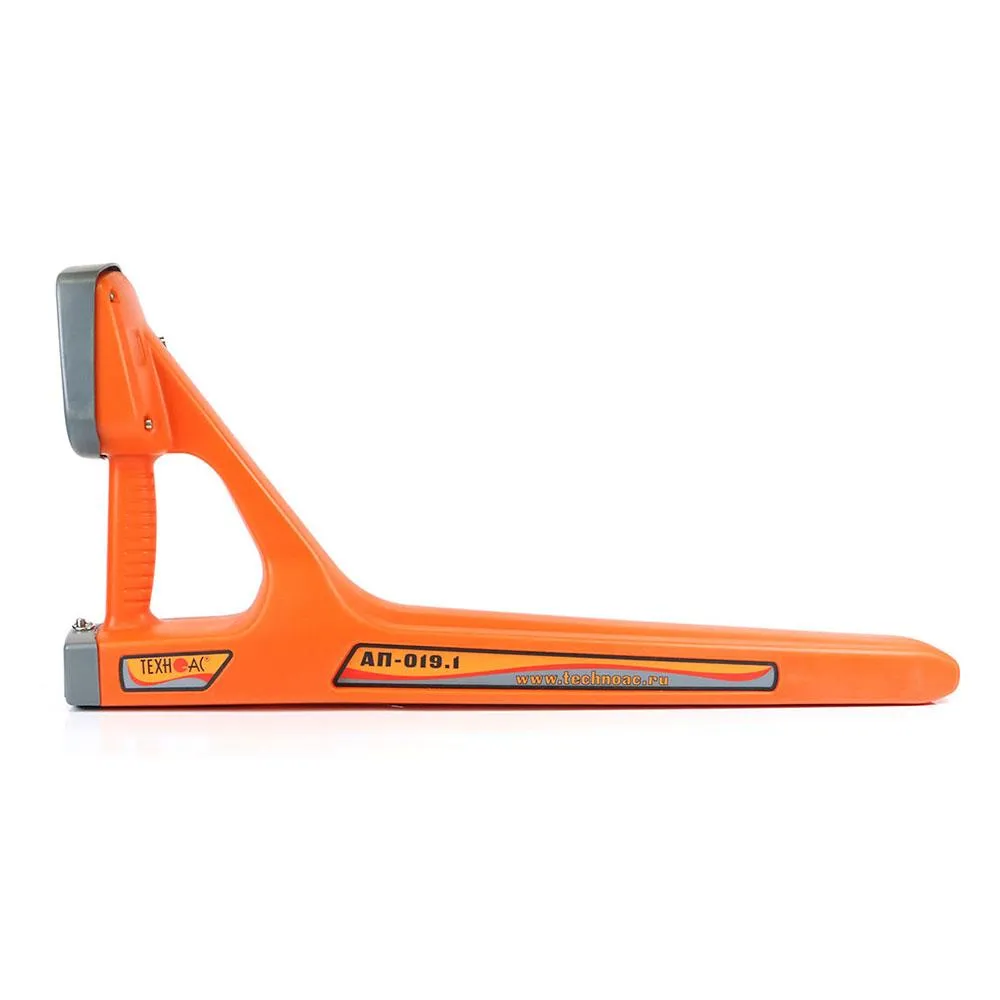

| 1 | Трассопоисковый приемник АП-019.1 | 1 шт. |

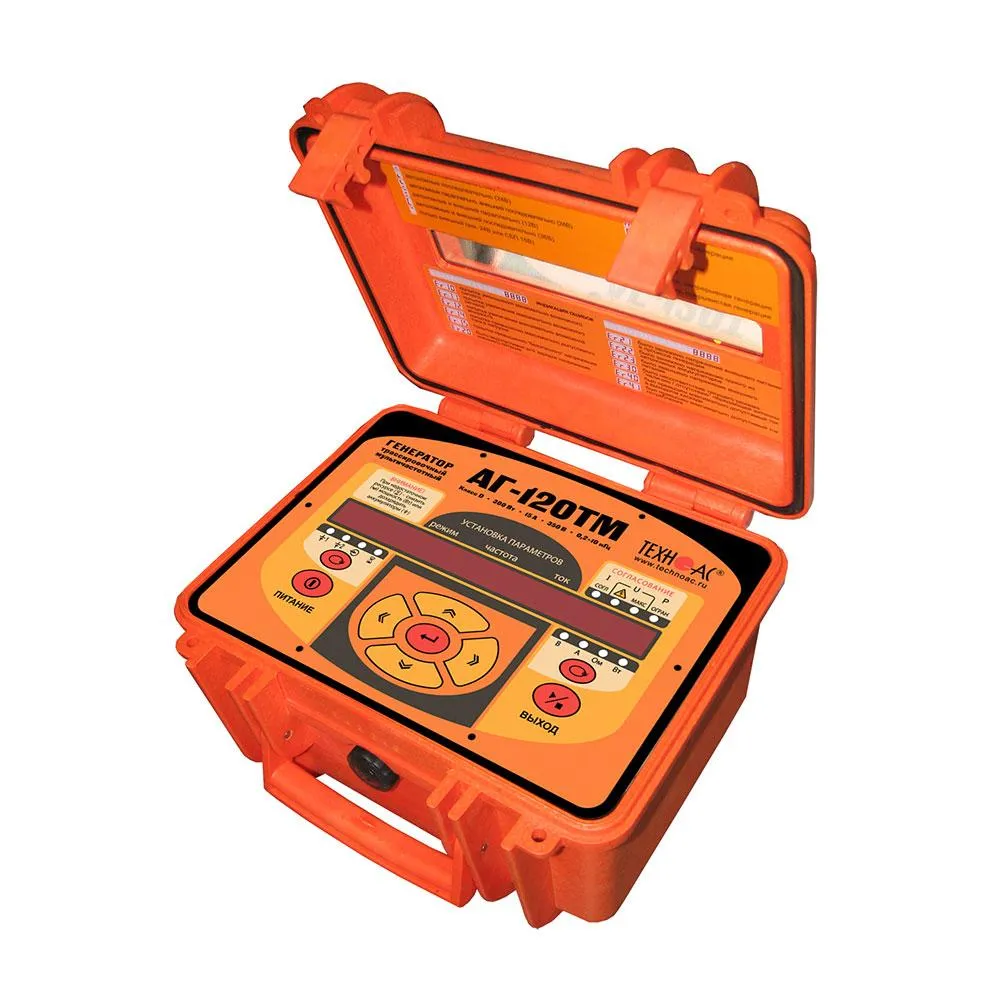

| 2 | Генератор трассировочный АГ-120ТМ | 1 шт. |
| 3 | Индукционная антенна ИЭМ-301.3 | 1 шт. |
| 4 | Устройство зарядное AG120.02.100 | 1 шт. |
| 5 | Кабель для подключения к внешнему аккумулятору АГ120.02.020 | 1 шт. |
| 6 | Кабель АГ120.02.050 | 1 шт. |
| 7 | Кабель АГ105.02.020 | 1 шт. |
| 8 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 9 | Штырь заземления АГ110.02.004 | 2 шт. |
| 10 | Батарейки | 4 шт. |
| 11 | Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) | 1 шт. |
| 12 | Сумка для генератора АГ-120ТМ (чехол 53181) | 1 шт. |
| 13 | Сумка для приемника (чехол 53212) | 1 шт. |
| 14 | Сумка для комплекта (чехол 53222) | 1 шт. |
| 15 | Руководство по эксплуатации | 3 шт. |
| 16 | Паспорт | 1 шт. |
| № | Наименование |
|---|---|
| 1 | Комплект аккумуляторов и зарядное устройство для приемника АП-019 |
В условиях плотной городской застройки становится актуальным вопрос поиска подземных кабельных трасс — например, при выполнении ремонтных работ, когда высок риск задеть силовые кабели, трубопроводы, другие коммуникации. Помогают трассоискатели кабельных линий — приборы, позволяющие быстро и с высокой точностью определить места залегания кабельных трасс.
Данные приборы не являются средствами измерения и не подлежат обязательной сертификации. Об этом свидетельствуют официальные письма из регистрирующих органов:
Производители предлагают кабельные трассоискатели, работающие по индукционному принципу. Данные устройства распознают сигналы, создаваемые трассировочным генератором, который подключён к кабельной трассе или трубопроводу. Если возможности подключения генератора к коммуникации нет, используют индукционную антенну, которая входит в комплект трассоискателя подземных коммуникаций.
Ещё один принцип действия трассоискателей — обнаружение дефектов изоляции кабелей. Сначала к кабельной трассе подключается генератор. Затем оператор движется по трассе, касаясь при этом земли специальным датчиком с контактными электродами. Когда дефект изоляции будет обнаружен, прибор зафиксирует высокий уровень сигнала и оповестит об этом.
Трассоискатель используются для выполнения многих работ:
Чтобы правильно выбрать и купить трассоискатель кабельных линий, нужно учесть несколько важных критериев:
