Атлет АГ-318Н Кабелетрассоискатель. Купить!

Описание

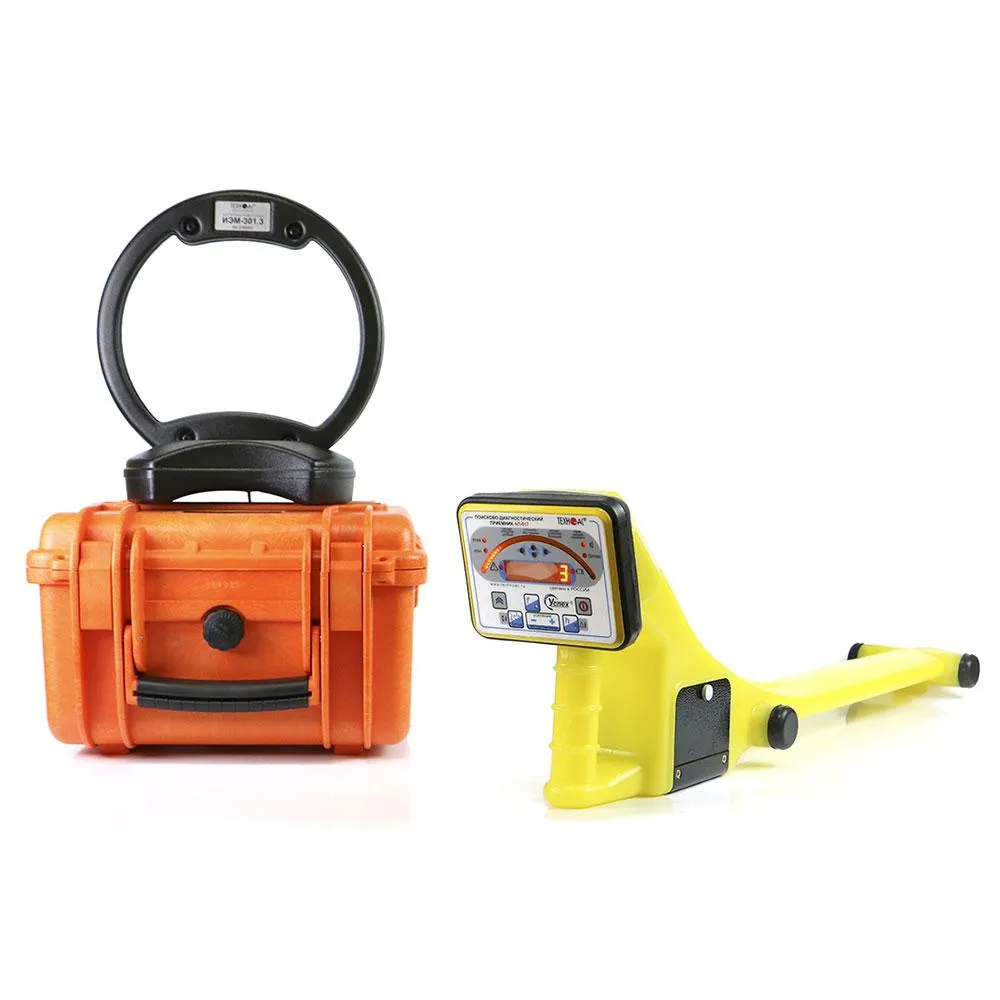

Трассопоисковый комплект Атлет АГ-318Н для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

В составе комплекта Атлет АГ-318Н приемник в виде моноблока со светодиодной индикацией, а также самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км

Назначение кабелетрассоискателя Атлет АГ-318Н

Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
Поиск электрических кабелей под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Определение мест повреждения кабельных линий.
Обследование участков местности перед проведением земляных работ.

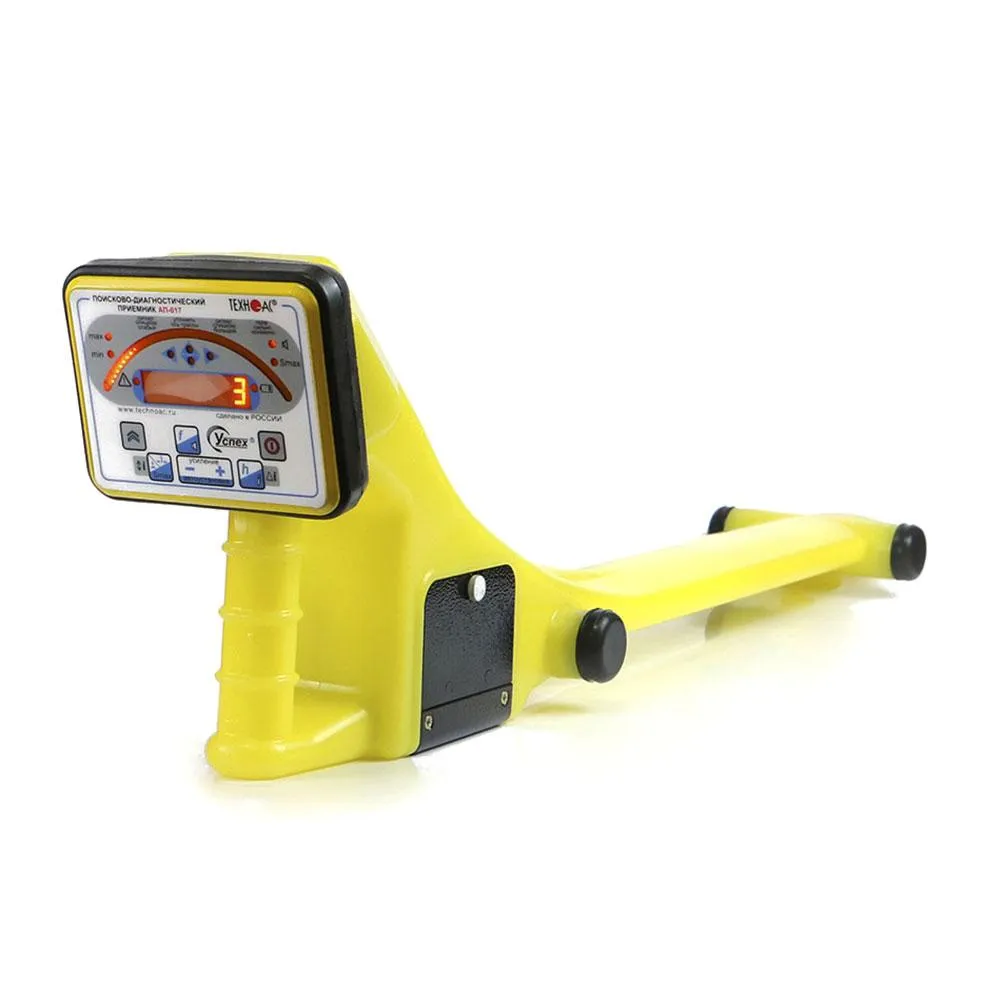

Особенности приемника АП-017Н

Современный цифровой трассопоисковый приемник-моноблок.
Яркий светодиодный индикатор.
Вывод значения измеренной глубины залегания на экран.
Определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу.
Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 1450 / 8192 / 8928 / 9820 Гц, Широкая Полоса 12…24 кГц).
Морозоустойчивый, работа при температурах до -40°С.

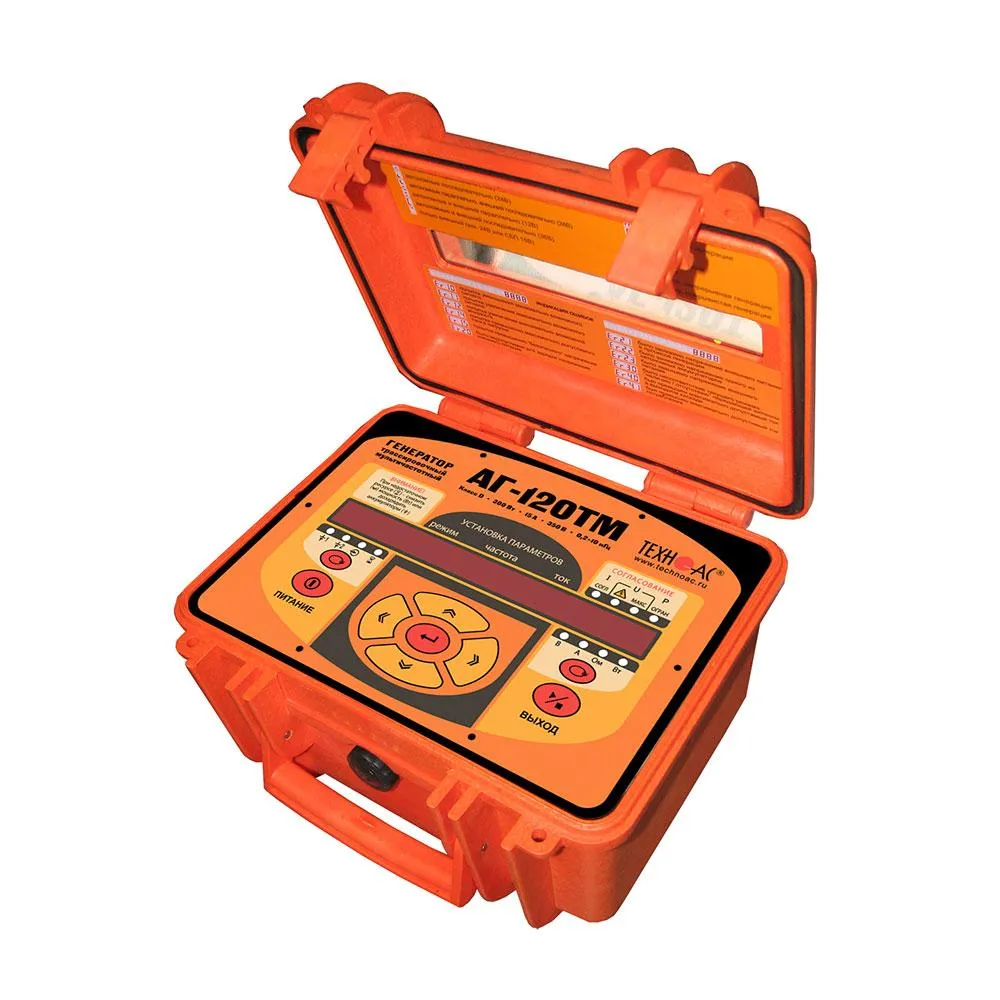

Особенности генератора АГ-120ТМ

Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
Мультичастотный (200…10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

Гарантия производителя на Атлет АГ-318Н — 24 месяца.

Характеристики трассопоискового приемника АП-017Н

Параметр	Значение
Рабочие частоты пассивные	50 Гц, 100 Гц, 12-24 кГц
Рабочие частоты активные	512, 1024, 1450, 8192, 8928, 9820 Гц
Максимальная глубина измерения	до 10 м
Максимальная глубина обнаружения	до 25 м
Максимальное удаление от генератора	до 5 км
Время непрерывной работы без подсветки (LR 11 A/час)	до 50 ч
Диапазон эксплуатационных температур	-40…+60°С
Точность определения трассы	±0,3 м
Питание	2 элемента D
Габариты	720x110x150 мм
Вес прибора без чехла	1,700 кг

Характеристики трассировочного генератора АГ-120ТМ

Параметр	Значение
Частоты синусоидального сигнала, Гц
Частоты f1, f2, f3 («постоянные»)	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f1 («временная»)	200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания
Режимы генерации
Режим 1	непрерывный «НП»
Режим 2	кратковременные посылки «ПР» (прерывистый): — длительность импульса — 100 мс; — частота следования импульсов — 1 Гц
Режим 3	двухчастотный «2F» (одновременная генерация): — первая частота — 1024 Гц; — вторая частота — 8192 Гц; — соотношение амплитуд первой и второй частот — 4:1
Режим 4	генерация ударных импульсов «УР» (ударный режим): — амплитуда импульса — равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») — частота следования импульсов (ударов), уд./мин.: — низкая — 30 — средняя — 60 — высокая — 120 — длительность импульса — минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
Максимальный в ручном режиме:
— непрерывная и двухчастотная генерация	10
— кратковременные посылки	15
Задаваемый для автосогласования	десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
При автономном питании	220 (180 при «2F»)
С добавлением внешнего аккумулятора 12 В	330 (260 при «2F»)
При питании от сетевого блока	110 (90 при «2F»)
Максимальная выходная мощность, Вт
При автономном питании или от внешнего аккумулятора 21 В	150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
С добавлением внешнего аккумулятора 12 В	200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
От сетевого блока (СБП)	100 на 1,0…120 Ом непрерывно / импульсы или на 1,3…80 Ом при «2F»
ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ
Допустимое сопротивление нагрузки	— любое (0…∞); — ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках
Согласование с нагрузкой	— автоматическое, обеспечивающее достижение заданного тока в нагрузке; — ручное (кнопками «Вверх» или «Вниз»)
Источники питания
Встроенный аккумуляторный комплект	два свинцово — кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
Непрерывная и двухчастотная генерация	1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
Импульсные посылки одной частоты	11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Генерация ударных импульсов с максимальной частотой 80 уд./мин.	25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч	8
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы	11…14 В / 22…28 В
Функциональные особенности
Автоматические функции	— выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); — автосогласование (достижение заданного тока в нагрузке); — автоматический «интеллектуальный» выбор выходной мощности; — специальная программа управления передающей антенной; — встроенное автоматическое зарядное устройство; — автоотключение питания при простое (1 мин.)
Автоматические выключения генерации (зарядки)	— при разряде аккумуляторов ниже допустимой нормы; — при несоответствии внешнего напряжения режиму зарядки; — при превышении допустимого потребляемого тока; — при отключении внешнего питания в процессе генерации; — при коротком замыкании выхода в процессе генерации; — при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN»	— непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; — непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»; — индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); — индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности	импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона)	— все питающие напряжения; — режимы и установки; — ресурс питания; — «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006	класс А
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+45ºС
Степень защиты корпуса	IP54
Габаритные размеры электронного блока (кейса), не более, мм	305х270х191
Вес электронного блока, не более, кг	14,5

Характеристики индукционной антенны ИЭМ-301.3

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

Комплектация кабелетрассоискателя Атлет АГ-318Н

№	Наименование	Количество
1	Трассопоисковый приемник АП-017Н	1 шт.
2	Генератор трассировочный АГ-120ТМ	1 шт.
3	Устройство зарядное AG120.02.100	1 шт.
4	Индукционная антенна ИЭМ-301.3	1 шт.
5	Кабель внешнего аккумулятора АГ120.02.020	1 шт.
6	Кабель выходной АГ120.02.050	1 шт.
7	Кабель АГ105.02.020	1 шт.
8	Контакт магнитный АГ120.02.090	2 шт.
9	Штырь заземления АГ110.02.004	2 шт.
10	Сумка для комплекта (чехол 53222)	1 шт.
11	Сумка для антенны (чехол 53107)	1 шт.
12	Сумка для генератора (чехол 53187)	1 шт.
13	Сумка для приемника (чехол 53188)	1 шт.
14	Руководство по эксплуатации. Паспорт	1 шт.

Общая информация: трассоискатели кабельных линий для точного и быстрого поиска подземных коммуникаций

В условиях плотной городской застройки становится актуальным вопрос поиска подземных кабельных трасс — например, при выполнении ремонтных работ, когда высок риск задеть силовые кабели, трубопроводы, другие коммуникации. Помогают трассоискатели кабельных линий — приборы, позволяющие быстро и с высокой точностью определить места залегания кабельных трасс.

Данные приборы не являются средствами измерения и не подлежат обязательной сертификации. Об этом свидетельствуют официальные письма из регистрирующих органов:

Принципы действия

Производители предлагают кабельные трассоискатели, работающие по индукционному принципу. Данные устройства распознают сигналы, создаваемые трассировочным генератором, который подключён к кабельной трассе или трубопроводу. Если возможности подключения генератора к коммуникации нет, используют индукционную антенну, которая входит в комплект трассоискателя подземных коммуникаций.

Ещё один принцип действия трассоискателей — обнаружение дефектов изоляции кабелей. Сначала к кабельной трассе подключается генератор. Затем оператор движется по трассе, касаясь при этом земли специальным датчиком с контактными электродами. Когда дефект изоляции будет обнаружен, прибор зафиксирует высокий уровень сигнала и оповестит об этом.

Сфера применения

Трассоискатель используются для выполнения многих работ:

определения глубины залегания и расположения подземных коммуникаций;
поиска мест пересечения кабельных трасс и трубопроводов
выявления мест, в которых кабельные линии повреждены;
изучения местности перед выполнением земляных работ;
ряда других.

Критерии выбора

Чтобы правильно выбрать и купить трассоискатель кабельных линий, нужно учесть несколько важных критериев:

максимальную глубину залегания трасс, местоположение которых нужно определять;
принцип действия, заложенный в основу трассоискателя;
тип питания — от аккумуляторной батареи или обычных солевых либо щелочных батареек;
наличие дополнительных функций, которые могут понадобиться в работе, — регулировки чувствительности, установки уровня звука индикатора, возможности отображения на дисплее расположения трассы и других.
