Описание

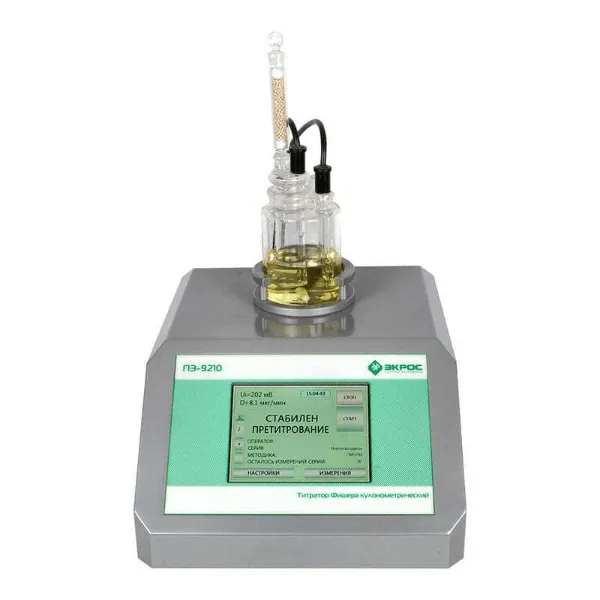

Титратор ПЭ-9210 предназначен для быстрого и точного определения содержания влаги в широком спектре продуктов и материалов, находящихся в жидкой фазе методом кулонометрического титрования. Титратор может использоваться в аналитических и химико-технологических лабораториях, в органах контроля и надзора.
Прибор наиболее удобен для определения влаги в сырой нефти, тяжелых нефтепродуктах, дизельном топливе, трансформаторном масле и т.д. Может применяться в лабораторных и промышленных условиях.
Прибор внесен в Государственный реестр средств измерений РФ под номером 55135-13
Основные особенности Титратор ПЭ-9210:
o Стоимость титратора в комплектациях как с диафрагменной, так и с бездиафрагменной ячейкой одинакова
o Бездиафрагменная ячейка для титрования очень проста в эксплуатации при очистке и заполнении электролитом, а её функционирование требует только одного реактива (анолита). Идеальна для определения широкого диапазона концентраций воды в образцах (от 1000 ppm до 5%)
o Возможность оснащения титратора ячейкой с диафрагмой для определения очень низких концентраций воды (от 10 до 1000 ppm) и минимизации протекания побочных процессов.
o Металлический корпус, окрашенный химически стойкой краской, надежно защищает прибор от внешних воздействий
o Адаптивный алгоритм титрования гарантирует высокую точность при титровании образцов с низким содержанием влаги
o Операционная система Windows Embedded Compact 7, установленная на приборе, позволяет сохранять данные в привычных форматах Word, Excel
o Графическое представление процесса титрования
o Встроенная методика для быстрого начала работы
o Начало титрования производится нажатием одной кнопки
o Создание и сохранение в памяти методик пользователя (до 100 методик)
o Сохранение в памяти результатов измерений (до 1000 серий)
o Учёт ресурса реагентов
o Порт RS-232/485 для подключения весов и управления внешними устройствами
o 2 порта USB B для подключения к компьютеру, лазерному принтеру, периферическим устройствам ввода (клавиатура, мышь)
o Возможность использования USB-флеш-накопителя (флэшки) для переноса и хранения данных.
o Оперативная, качественная и недорогая сервисная поддержка наших пользователей
Поддерживаемые стандарты (ГОСТ, ASTM):
1) ISO 12937:2000 «Нефтепродукты. Определение содержания воды. Метод кулонометрического титрования по Карлу Фишеру»
2) ГОСТ Р 54284-2010 «Нефти сырые. Определение воды кулонометрическим титрованием по Карлу Фишеру»
3) ASTM D 4928-00 (2010) «Стандартный метод определения воды в нефти методом кулонометрического титрования по Карлу Фишеру»
4) ГОСТ Р 54281-2010 «Нефтепродукты, смазочные масла и присадки. Метод определения воды кулонометрическим титрованием по Карлу Фишеру»
5) ГОСТ Р МЭК 60814 «Определение влаги в жидких и твердых диэлектриках кулонометрическим титрованием с использованием автоматического титратора Карла Фишера»
6) ГОСТ Р 56340-2015 «Жидкости органические. Определение воды кулонометрическим титрованием по Карлу Фишеру»
7) ГОСТ 24614-81 «Жидкости и газы, не взаимодействующие с реактивом Фишера. Кулонометрический метод определения воды»
8) ГОСТ EN 13466-1-2013 «Удобрения. Определение содержания воды (методы Карла Фишера)»
9) ГОСТ 14870-77 «Продукты химические. Методы определения воды»
10) ГОСТ ISO 12779-2014 «Лактоза. Определение содержания влаги. Метод Карла Фишера»
11) ASTM D 1533-00 «Standard Test Method for Water in Insulating Liquids by Coulometric Karl Fischer Titration»
12) ASTM E 1064-05 «Standard Test Method for Water in Organic Liquids by Coulometric Karl Fischer Titration»
Технические характеристики Титратор ПЭ-9210:
• Объем титрационной ячейки — 100 мл/150 мл, общий объем 200 мл;
• Генерация йода в ячейке — импульсы тока фиксированной длительности амплитудой до 2000 мА;
• Индикация конечной точки титрования — переменно-токовый потенциал поляризации;
• Определение конечной точки титрования — по относительному дрейфу, по абсолютному дрейфу или по времени;
• Диапазон измерений массы воды в анализируемом образце — от 0,01 до 200 мг;
• Предел допускаемой относительной погрешности — ± 3,0%;
• Предел допускаемого относительного СКО случайной составляющей погрешности — 1,5%;
• Чувствительность — 0,1 мкг H2O;
• Индикация — дрейф, потенциал, время титрования, скорость перемешивания;
• Расчёты:
а) Автоматический расчет содержания влаги в ppm, %, мг, мкг
б) Автоматическая компенсация дрейфа
в) Учёт результата титрования холостой пробы
г) Статистическая обработка результатов серий измерений;
• Мешалка — 100-1000 об/мин, стабилизация скорости, ступенчатая регулировка;
• Электропитание:
— напряжение: 198-242 Вольт, 50 Гц;
— потребляемая мощность: не более 170 Ватт;
• Габаритные размеры:
— высота — не более 200 мм;
— длина — не более 350 мм;
— ширина — не более 275 мм;
• Масса титратора — не более 6,5 кг;
• Срок службы — 10 лет;
• Время средней наработки на отказ — 10000 ч.
Стандартная комплектация ПЭ-9210:
1) Титратор ПЭ-9210 Фишера – 1 шт.
2) Ячейка для титратора с генераторным и индикаторным электродами – 1 шт.
3) Молекулярные сита – 100 г.
4) Трубка осушителя – 1 шт.
5) Якорь для встроенной магнитной мешалки – 1 шт.
6) Соединительные кабели – 1 комплект
7) Кабель питания (с заземлением) – 1 шт.
8) Иглы (для шприца G21) 80 мм – 3 шт.
9) Септа – 50 шт.
10) Руководство по эксплуатации с методикой поверки – 1 шт.
11) Свидетельство о поверке – 1 шт.
Титрование по Карлу Фишеру — методика
Титрование по Карлу Фишеру — классический метод титрования в аналитической химии, используемый для определения малого количества воды в анализируемой пробе. Метод был разработан в 1935 году немецким химиком Карлом Фишером.
В настоящее время используются два варианта метода: кулонометрический и потенциометрический (объемный).
Кулонометрический метод. Основная часть ячейки титрования заполнена анодным раствором, в который помещается проба анализируемого вещества. Анодный раствор (реактив Фишера) состоит из спирта (ROH), основания (B), оксида серы (SO2) и йода (I2) . В качестве спирта обычно используют метанол или монометиловый эфир диэтиленгликоля, а в качестве основания — имидазол или пиридин.
Ячейка титрования также включает в себя катодную часть с катодным раствором (меньшего объёма), погруженную в анодный раствор. Эти две зоны разделены ион-проницаемой мембраной. Титрование проводится йодом I2, который образуется в растворе на платиновом аноде при прохождении через него электрического тока. В присутствии воды йод окисляет SO2, при этом один моль I2 взаимодействует с 1 моль H2O. Другими словами, 2 моль электронов реагируют с 1 моль воды:
- B·I2 + B·SO2 + B + H2O → 2BH+I− + BSO3
- BSO3 + ROH → BH+ROSO3−
Точка эквивалентности, как правило, определяется бипотенциометрическим методом. В анодный раствор погружена пара контрольных платиновых электродов, между которыми пущен постоянный ток. Вблизи точки эквивалентности раствор содержит в основном I− и мало I2. В точке эквивалентности появляется избыток I2, что приводит к резкому падению напряжения между контрольными электродами и служит сигналом окончания титрования.
Суммарный заряд, пошедший на выделение йода, пропорционален содержанию воды в образце. Метод используется в основном для точного определения небольших количеств воды.
