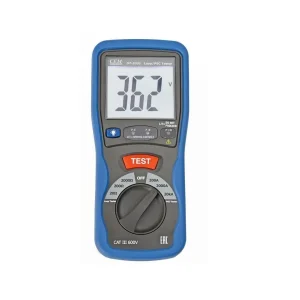

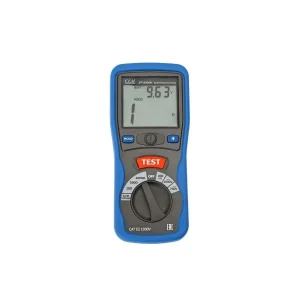

Измерители сопротивления

Омметр — это устройство, предназначенное для измерения электрического сопротивления. Его работа основывается на законе Ома, который является основополагающим в электрических схемах.

Устройство и принцип работы омметра (измерителя сопротивления)

Для обычных измерений часто используют тестеры или мультиметры, которые совмещают функции амперметра, вольтметра и омметра. Некоторые из этих устройств также способны проверять работоспособность диодов и измерять температуру. Существует два основных типа тестеров: цифровые и стрелочные. Каждый из них имеет свои преимущества и недостатки. До появления универсальных мультиметров для измерения сопротивления использовались специализированные омметры.

Принцип работы омметра заключается в следующем: в цепь магнитоэлектрического измерителя включается резистор с переменным сопротивлением и батарея, которая служит источником тока. Существует прямая связь между малым электрическим сопротивлением и большим током, а также обратная зависимость. Чтобы установить нулевое значение на шкале, необходимо замкнуть зажимы прибора. При этом следует корректировать положение движка резистора для достижения максимального отклонения стрелки, которое будет соответствовать нулю.

После этого нужно подключить зажимы к измеряемому сопротивлению и отметить значение на шкале. Шкала будет содержать метки, каждая из которых соответствует определенному значению тока и сопротивления. Данные считываются справа налево. В соответствии с законом Ома существует обратная зависимость между током и сопротивлением, поэтому деления на шкале омметра нанесены неравномерно: в левой части шкалы они более сгруппированы, так как там расположены высокие значения сопротивления.

Внутри заводских приборов основные компоненты находятся в защищенном корпусе. Перед началом измерений необходимо замкнуть зажимы, подключаемые к сопротивлению, и установить стрелку резистора на нулевую отметку. Это связано с тем, что при работе омметра сила тока источника может снижаться.

Классификация измерителей сопротивления

Омметры классифицируются по диапазону измеряемых сопротивлений и принципу работы. Ниже представлены основные категории:

1. Микроомметры — предназначены для измерения сопротивлений до 1 мОм. Обычно используются для проверки шунтов и в высокоточных измерениях.
2. Миллиомметры — измеряют сопротивление до 1 Ом и также применяются для тестирования шунтов, а также в электрических цепях с низким сопротивлением.
3. Омметры — могут измерять сопротивление до 1 кОм. Эти устройства часто используются для прозвонки линий, проверки диодов, обмоток, транзисторов и других компонентов.
4. Килоомметры — способны измерять сопротивление до 1 МОм и применяются в различных электрических и электронных схемах.
5. Мегаомметры — предназначены для измерения сопротивлений до 1 ГОм. Эти приборы часто используются для проверки изоляции в электрических системах.
6. Гигаомметры — могут измерять сопротивление до 1 ТОм. Такие мощные устройства применяются для проверки теплоизоляции и других материалов, которые не проводят электричество.

Современные омметры должны соответствовать стандартам, таким как ГОСТ 8.409-81 с дополнениями от 01.06.2019. Производители предлагают как стационарные, так и мобильные устройства: профессиональные омметры (например, щитовые) обычно используются в лабораториях, в то время как компактные мобильные омметры можно носить с собой.

Популярные виды омметров

Аналоговый омметр

Аналоговые омметры представляют собой стрелочные мультиметры с простым интерфейсом. Более сложные модели могут преобразовывать сопротивление в напряжение, которое отображается на шкале прибора благодаря встроенному усилителю.

Цифровой омметр

Цифровые измерители сопротивления используют измерительный мост для уравновешивания сопротивления с помощью управляющей автоматики. При подключении резистора к щупам омметра сигнал отправляется контроллеру, который обрабатывает данные и отображает их на дисплее. Цифровые омметры могут передавать результаты измерений через внешние интерфейсы, такие как проводная сеть или Wi-Fi, и сохранять данные на компьютере или мобильном устройстве.

Магнитоэлектрический омметр

Эти приборы основаны на магнитоэлектрическом измерителе и могут измерять сопротивление в диапазоне от 100 до 10 000 000 Ом. Они требуют батареи на 1,2-9 В для работы, но для измерений в качестве мегаомметра может понадобиться напряжение до 120 В. Недостатком является быстрый расход заряда батареи.

Логометрический омметр

Логометрические омметры работают по аналогичному принципу магнитоэлектрических, но могут измерять сопротивление в диапазоне от 1 до 1000 МОм. Они вычисляют соотношение между сопротивлениями и показывают оптимальное значение на шкале, используя ручной генератор в качестве источника питания.

Каждый тип омметра имеет свои особенности и предназначение, что делает их полезными в различных областях — от бытового использования до профессиональных лабораторных исследований. Выбор подходящего устройства зависит от конкретных задач и требований к точности измерений.

Особенности и преимущества применения измерителей сопротивления

Измерители сопротивления обеспечивают возможность точного и надежного измерения электрического сопротивления различных элементов и компонентов. Они позволяют операторам быстро и легко определить сопротивление проводов, резисторов, контактов, обмоток, трансформаторов и других электрических устройств. Такие измерения необходимы для обнаружения потенциальных проблем, таких как обрывы, короткое замыкание, плохие контакты или износ элементов, что помогает предотвратить возможные аварии и сбои в работе системы.

Применение измерителей сопротивления широко распространено. Они используются в электроустановках для проверки соответствия электрических цепей нормативным требованиям и стандартам безопасности. В производственной сфере они помогают контролировать качество производимых изделий и обеспечивать надлежащую работу электронных компонентов и сборок. Также измерители сопротивления находят применение в техническом обслуживании и ремонте, где позволяют выявлять неисправности, проводить диагностику и регулировку электрических систем и оборудования.

Основными особенностями измерителей сопротивления являются их точность, надежность и простота использования. Они обычно оснащены яркими дисплеями, интуитивно понятными интерфейсами и широкими возможностями настройки. Некоторые модели предлагают дополнительные функции, такие как автоматическое измерение, запись данных, анализ результатов и передача информации через интерфейсы связи.

Поверка измерителя сопротивления: что нужно знать?

Аналоговые устройства необходимо поверять в соответствии с ГОСТ 8.409. То же самое касается измерителей сопротивления, которые входят в состав комбинированных приборов. Информация о методах, операциях и средствах поверки изложена в ГОСТ 8.336. Если в комплектацию прибора входят дополнительные части и щупы, они также подлежат поверке:

• Визуальный осмотр. Он позволяет проверить комплектность и соответствие маркировки, а также обнаружить внешние дефекты, которые влияют на работоспособность прибора;
• Опробование;
• Определение основной погрешности. Для этого проводят серию измерений, при которых используют многозначную меру сопротивления либо набор измерительных катушек.

Во время первичной поверки необходимо испытать прочность изоляции с помощью специальной установки и измерить ее сопротивление мегаомметром. У цифровых моделей дополнительно проверяют сопротивление защитного заземления. В ходе первичной поверки измерителя сопротивления нужно определить рабочее напряжение, которое выдает встроенный источник. Также следует проверить время установки показаний, наклон прибора и вычислить варианты значений.

Как выбрать измеритель сопротивления (омметр)?

Выбор измерителя сопротивления (омметра) зависит от нескольких факторов, включая ваши потребности, тип измеряемых объектов и бюджет. Представим основные моменты, на которые стоит обратить внимание при выборе омметра:

1. Диапазон измерений

• Минимальное и максимальное сопротивление: Определите, какие значения сопротивления вам нужно измерять. Если вы работаете с низкими сопротивлениями (например, в миллиомах), выбирайте микроомметр или миллиомметр. Для высоких значений (до нескольких МОм) подойдет обычный омметр или мегаомметр.

2. Тип омметра

• Аналоговые омметры: Просты в использовании и могут быть полезны для базовых измерений. Однако их точность ниже, чем у цифровых.
• Цифровые омметры: Обеспечивают более точные и читаемые результаты. Многие модели имеют дополнительные функции, такие как автоматическое определение диапазона и сохранение данных.
• Специализированные омметры: Если вам нужно измерять изоляцию или высокое сопротивление, обратите внимание на мегаомметры.

3. Точность и разрешение

• Проверьте спецификации на точность измерений (обычно указывается в процентах) и разрешение (наименьшее значение, которое может быть измерено). Чем выше точность и разрешение, тем лучше.

4. Функции и дополнительные возможности

• Автоматическое определение диапазона: Упрощает процесс измерения, особенно для начинающих пользователей.
• Сохранение данных: Возможность сохранять результаты для последующего анализа.
• Подключение к ПК или мобильным устройствам: Для передачи и анализа данных.
• Измерение других параметров: Некоторые мультиметры могут также измерять напряжение, ток и другие параметры.

5. Питание

• Убедитесь, что устройство имеет доступное и удобное питание. Некоторые омметры требуют батареек, другие могут работать от сети.

6. Портативность и удобство использования

• Если вам нужно часто использовать омметр в полевых условиях, выбирайте компактные и легкие модели с прочным корпусом.

7. Цена

• Определите свой бюджет. Цены на омметры могут значительно варьироваться в зависимости от функций и бренда.

8. Отзывы и рекомендации

• Ознакомьтесь с отзывами пользователей и рекомендациями профессионалов. Это поможет вам понять плюсы и минусы конкретных моделей.

9. Производитель

• Выбирайте устройства от известных производителей с хорошей репутацией. Это может гарантировать качество и надежность прибора.

Подобрать необходимые измерители сопротивления для решения конкретных задач Вам помогут специалисты компании КОЛБА. Свяжитесь с нами по телефону или оставьте заявку. Специалист ответит Вам в течении 20 минут.
