Цена по запросу

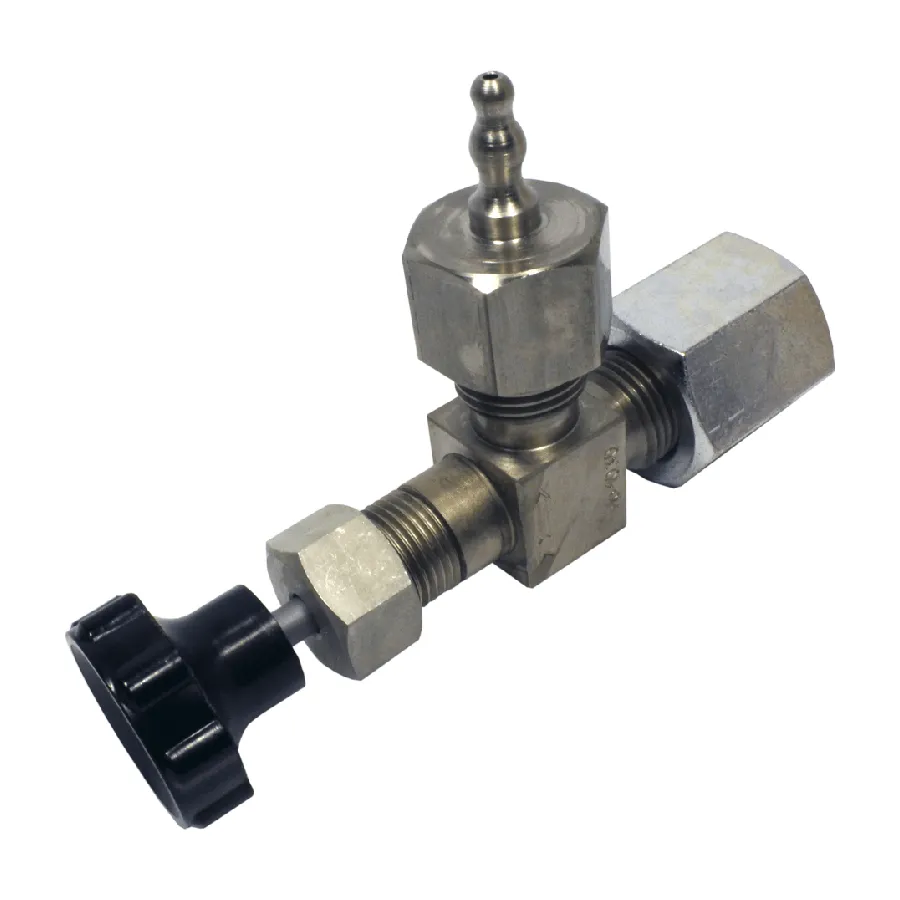

Вентиль баллонный тонкой регулировки ВТР-1 предназначен для установки на баллоны с поверочной газовой смесью (ПГС) с давлением до 15 МПа для точной регулировки расхода газа подаваемого на газоанализатор при калибровке и поверке.
ВТР-1 Вентиль баллонный точной (тонкой) регулировки используется для точной регулировки расхода для сред с давлением до 150 кгс/см2. Применяется для регулирования расхода газа подаваемого на вход газоанализатора при проведении калибровки и поверке.
Устройство устанавливается на баллоны любого литража. Для 40-литровых баллонов вентиль комплектуется переходником. Накидная гайка сделана из неискрящего материала — латунь ЛС-59. Это необходимо для работы с баллонами, содержащими горючие газы.
| Рабочая температура вентиля | от -30 до +50 |
| Рабочее давление, МПа | 15 |
| Испытательное давление, МПа | 17 |
| Материал корпуса вентиля | сталь 12Х18Н10Т |
| Резьба внутренняя | Правая специальная Сп.21,8 х 14 ниток на 1″ |
| Диаметр проходного отверстия, мм | 3 ± 1,0 |
| Габариты вентиля ВТР-1, мм | 145 х 77 х 50 |
| Вес нетто, кг | 0,4 |
| Игольчатый шток | сталь 40Х13 |
| Уплотнение | Фторопласт Ф-4 |
Комплект поставки вентиля баллонного включает непосредственно устройство, присоединительную прокладку, паспорт и упаковку. За дополнительную цену вентили могут поставляться с присоединительной накидной гайкой с левой резьбой.
Устройство вентиля баллонного точной регулировки:
При повороте воротка по часовой стрелке, шток перемещается по резьбовому соединению внутрь корпуса, создавая усилие на шарик штока. Шарик штока создаёт давление на подпружиненный золотник. Золотник перекрывает входное отверстие вентиля. При повороте воротка против часовой стрелки, шток перемещается по резьбовому соединению из корпуса. Давление шарика штока на золотник ослабевает. Золотник за счёт пружины возвратной, открывает входное отверстие вентиля.
Регулировка расхода ПГС осуществляется вращением воротка и перемещением штока вдоль оси вентиля. Минимальный расход ПГС вентилей при давлении 10кгс/см2 составляет 0,0066 л/мин. При повороте воротка на 5 радиан, расход — 0,055 л/мин. При повороте воротка на 10 радиан, расход — 0,43 л/ мин. Максимальный расход газа составляет 30 л/мин.
Материал основных деталей:
| Вес | 0,4 кг |
|---|---|
| Габариты | 14,5 × 7,7 × 5,0 см |
