Аппарат ВМ-ПХП для определения характеристик вспениваемости смазочных масел

Метод исследования

Вспенивание смазочных масел в условиях связанных с турбулентностью, с высокими скоростями в редукторе или с подачей их в больших объемах может вызвать неадекватную смазку, кавитацию, перелив и преждевременное окисление. Образцы продувают определенным объемом воздуха при различных установленных температурах (24°С и 93,5°С). Образовавшаяся в результате пена измеряется в конце каждой аэрации и через определенные интервалы после. Существует также высокотемпературный тест (+150 °С) с помощью аппарата ВМ-150-ПХП, где также измеряется время, необходимое для оседания пены до нулевой отметки от начала периода аэрации, но с более суровые условиями: меньшим количество образца, увеличенным воздушным наддувом, удлиненным периодом аэрации и предназначен для изучения характеристик вспенивания смазок авиационных турбин.

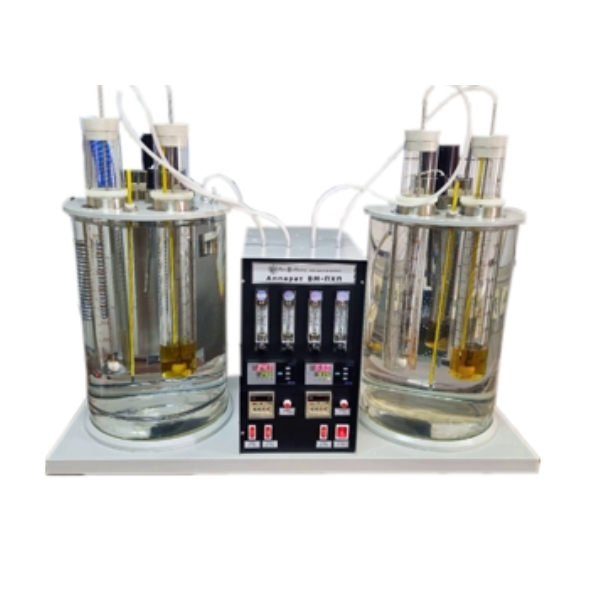

Конструкция аппарата ВМ-ПХП

• Состоит из двух стеклянных бань из закаленного аквариумного стекла размером 30 х 45 см с поддержкой постоянной температуры и с тест-цилиндрами на 1000 мл,
• Комплектуется воздуховодными трубками и ротаметрами (94мл/мин) для каждого тест-цилиндра, калиброванными диффузорами Нортона (керамические сферические) или, поставляемыми по отдельному заказу, диффузорами Мотта (цилиндрические стальные).
• Бани укомплектованы микропроцессорным температурным контроллерами, медными погружными нагревателями и циркуляционными мешалками, для обеспечения стабильности температуры в диапазоне не более ±0,5°С.

Методика двойного тестирования пенообразования при стандартном тесте:

• Аппарат ВМ-ПХП производит два теста — при +24°С и два при +93,5°С.
• Микропроцессорный ПИД-контроллер обеспечивает быструю температурную стабилизацию без перегрева и, посредством контура защиты от перегрева, отключает питание, если температура превысила верхнюю допустимую точку, защищает саму баню.
• Тест-цилиндры безопасно и быстро фиксируются и снимаются на посадочных местах благодаря цанговым зажимам цилиндров в посадочных местах на крышках каждой бани.
• Холодная (низкотемпературная) баня (+24°С) имеет встроенные спиральные трубки для циркуляции воздуха, выходящего из высокотемпературного тест-цилиндра до его прохождения через расходомер. Отдельное посадочное место в холодной (низкотемпературной) бане отведено для спирали компрессора охлаждения, который используют в тех случаях, когда температура окружающей среды превышает температуру для исследования.
• Каждый тест-цилиндр аппарата ВМ-ПХП укомплектован резиновой пробкой с отверстиями для выпускной трубки и контрольного термометра.
• Блок управления банями вынесен на фронтальную панель аппарата между 2 банями. На передней панели блока управления собираются все показания расхода, нагрева и времени оседания пены, а также установлены светодиодные клавиши управления питанием аппарата, нагревом, временем и воздушным насосом.
• Здесь же установлен безмасляный диафрагменный воздушный компрессор. Подача 100% чистого, без масла, воздуха.

Условия эксплуатации:

• Испытательный аппарат должен быть помещен на горизонтальный рабочий стол, в помещение без присутствия летучих и едких газов (например бензина).
• Номинальное напряжение: переменный ток 220 В ±5%, частота 50 Гц
• Температура окружающей среды: 10 ºС …+40 ºС
• Относительная влажность: ≤ 98% при 25 ºС
• Атмосферное давление: 84-106,7 кПа (630-800 мм.рт.ст.)
• Испытательный аппарат должен иметь хорошее заземление.

Комплектность аппарата ВМ-ПХП (базовая):

1. Чувствительные термодатчики Pt 100 с кабелем подключения — 2 шт.
2. Градуированные цилиндры 1000 мл (без основания) — 4 шт.
3. Резиновые пробки для цилиндров с техническими отверстиями — 4 шт.
4. Газовые сферические диффузоры Нортона — 4 шт.:
   • Материал: керамика
   • Тип соединения: резьбовое
5. Газоводные трубки с крепежными элементами — 4 шт.
6. Термометры -20…+102°C (ASTM 12C, точность 0,2°C) — 6 шт.
7. Резиновый/силиконовый шланг Ø6×10 мм — 1 шт.
8. Силиконовые пробки с отверстием для контрольного термометра — 2 шт.
9. Термостатируемые бани — 2 шт.:
   • Материал: закаленное аквариумное стекло
   • Размеры: Ø30×45 мм
10. Блок управления (1 шт.) в комплектации:
    • Встроенные расходомеры — 4 шт.
    • Таймеры — 2 шт.
    • Микроконтроллеры бань — 2 шт.
    • Диафрагменный воздушный компрессор
    • Общий кабель питания
11. Кабели электропитания для бань — 2 шт.
12. Паспорт изделия с документацией:
    • Руководство по эксплуатации (Скачать PDF)
    • Методика аттестации
