Вискозиметр вибрационный низкочастотный ВВН-8

Описание

Вискозиметр ВВН-8 предназначен для измерения вязкости жидкостей в общем диапазоне от 1 до 100000 Па·с·кг/м^3 при автоматизации аналитического контроля в технологических процессах и создания АСУТП.

Особенности вибрационного вискозиметра ВВН-8

• температура анализируемой жидкости от — 60 до + 200 °С;
• давление анализируемой жидкости — не более 6,3 МПа;
• предел основной приведенной погрешности — не более ±2,5 %;
• выходной электрический сигнал 4—20 мА и два дискретных сигнала достижения нижнего и верхнего значений вязкости (по уставкам);
• маркировка взрывозащиты: электронного блока — [Ex ib] IIC; измерительного преобразователя — 1ExibIICT5;
• питание — от сети переменного тока напряжением 220 В, 50 Гц;
• потребляемая электрическая мощность — не более 25 В·А;
• степень защиты от пыли и воды измерительного преобразователя — IP54;
• соответствует требованиям ТР ТС 012/2011, ГОСТ 30852.0-2002; ГОСТ 30852.10-2002;
• сертификат соответствия № ТC RU C-RU.МЮ62.В.03745.

Области применения прибора Вискозиметр вибрационный низкочастотный ВВН-8

Вискозиметр вибрационный низкочастотный ВВН-8 предназначен для измерения вязкости жидкостей, выпускается в пяти исполнениях в зависимости от диапазона измерения и может быть использован для автоматизации аналитического контроля в технологических процессах и создания АСУ ТП.

Вискозиметр является средством измерения, относится по эксплуатационной законченности к изделиям третьего порядка по ГОСТ 12997, имеет непрерывный электрический выходной сигнал тока 4—20 мА по ГОСТ 26.011 и дискретные сигналы достижения измеряемой величиной (вязкостью жидкости) двух значений, устанавливаемых потребителем.

В основу работы вискозиметра положен вибрационный метод измерения вязкости, заключающийся в том, что в измерительном преобразователе при помощи электромагнитной системы поддерживается постоянная амплитуда колебаний чувствительного элемента (вибратора), погруженного в анализируемую жидкость, при этом измеряется значение переменного тока, протекающего в цепи возбуждения электромагнитной системы, который пропорционален вязкости анализируемой жидкости.

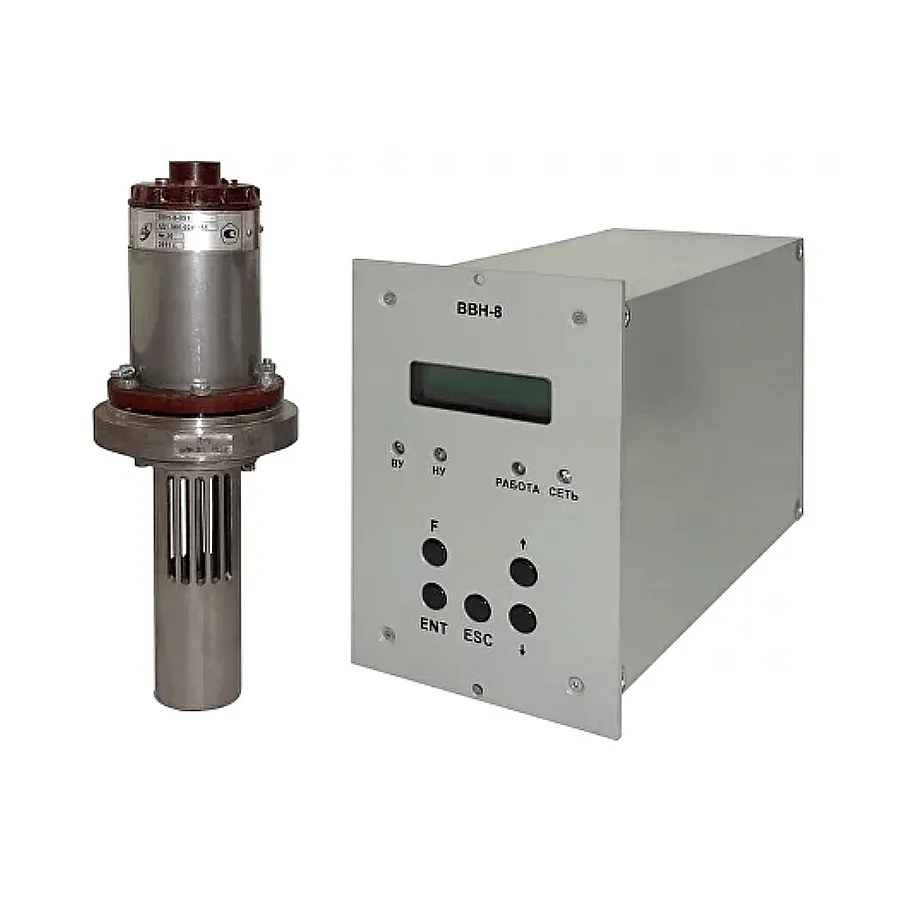

Вискозиметр состоит из измерительного преобразователя ПИ-72, предназначенного для преобразования электрических колебаний цепи возбуждения в механические колебания чувствительного элемента (вибратора), погруженного в анализируемую жидкость, и обратного преобразования механических колебаний вибратора в электрический сигнал, и электронного блока БЭ-63, обеспечивающего возбуждение резонансных колебаний постоянной амплитуды вибратора колебательной системы ПИ-72 и формирования выходных электрических сигналов, пропорциональных вязкости анализируемой жидкости.

Электронный блок БЭ-63 с искробезопасными входными цепями уровня «ib» имеет маркировку взрывозащиты
[Ex ib] IIC, соответствует требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 308521.10-2002
(МЭК 60079-11:1999) и устанавливается вне взрывоопасных зон помещений.

Измерительный преобразователь ПИ-72 имеет маркировку взрывозащиты 1ExibIICT5, соответствует требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 308521.10-2002 (МЭК 60079-11:1999), и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 «Правил устройства электроустановок» (ПУЭ) и других директивных документов, регламентирующих применение электрооборудования во взрывоопасных условиях.

Технические характеристики вискозиметра:

Вискозиметры выпускаются в пяти исполнениях с диапазонами измерения, указанными в таблице, и с условными нулевыми показаниями. При этом метрологические характеристики вискозиметра в диапазоне от нуля до нижнего предела измерения не нормируются.

Значение электрического выходного сигнала тока в диапазоне от 4 до 20 мА линейно зависит от вязкости анализируемой жидкости, при этом значение нижнего предела диапазона токового сигнала (4 мА) соответствует условному нулю, а ток 20 мА соответствует верхнему пределу диапазона измерения вязкости.
