Описание

ВХЭЛ-3 Водно-химическая экспресс-лаборатория предназначена для выполнения химических анализов при проведении текущего операционного аналитического химического контроля, а также углублённого периодического контроля работы теплоэнергетического оборудования и тепловых сетей.

Данные, получаемые при химическом контроле с применением ВХЭЛ-3, позволяют выполнить оценку соответствия фактических параметров воды и пара при работе теплоэнергетического оборудования (паровых газотрубных котлов, паровых и энерготехнологических котлов, котлов-утилизаторов и т.п.) их нормативным значениям, установленным для ведения надлежащего водно-химического режима оборудования.

Преимущества лаборатории ВХЭЛ-3:

содержит в себе все необходимое для автономного использования;
мобильна, компактна (портативна);
максимально простая и удобная в эксплуатации;
независима от источников энергии за исключением случаев дополнительного освещения рабочего места, подогрева проб при анализе фосфатов и упаривания проб при определении железа;
экономичная.

Рабочие параметры применения:

температура анализируемой пробы – от плюс 10 до плюс 35°С;
температура и относительная влажность атмосферного воздуха, а также атмосферное давление – не регламентируются.

Особенности ВХЭЛ-3

Лаборатория ВХЭЛ-3 позволяет проводить определения по 21 показателю.
Имеющиеся в лаборатории расходуемые материалы (реагенты, готовые растворы и др.) позволяют выполнить не менее 100 определений по каждому из показателей, за исключением определения сульфитов, а также нефтепродуктов (по 50 определений).
Ресурс лаборатории ВХЭЛ-3 восполняется комплектом пополнения расходуемых материалов КП ВХЭЛ-3 (в состав изделия не входит), который предназначен для замены предусмотренных в составе изделия химических реактивов и растворов, а также материалов, израсходованных и/или имеющих истёкший срок годности.
Модернизированная лаборатория ВХЭЛ-3 может быть дополнительно оснащена портативным набором специальной мерной посуды, что способствует получению более точных результатов.
Лаборатория ВХЭЛ-3 не содержит цветных металлов.
ВХЭЛ-3 содержит драгоценные металлы – 1,2 г в пересчёте на серебро в форме нитрата серебра.
Лаборатории при эксплуатации не требуется электроснабжение напряжением 220 В.
Срок службы ВХЭЛ-3 определяется работоспособностью входящих в её состав готовых реагентов и растворов и составляет 2 года от даты выпуска при соблюдении правил транспортирования и применения, а также условий хранения реагентов, растворов и изделия в целом.
По истечении срока годности расходуемых материалов лаборатория ВХЭЛ-3 может эксплуатироваться с использованием комплекта пополнения. В жарких условиях эксплуатации и при хранении изделия при повышенных температурах срок службы может сокращаться.
Гарантийный срок – 6 месяцев от даты выпуска.

Применение модульной лаборатории ВХЭЛ-3

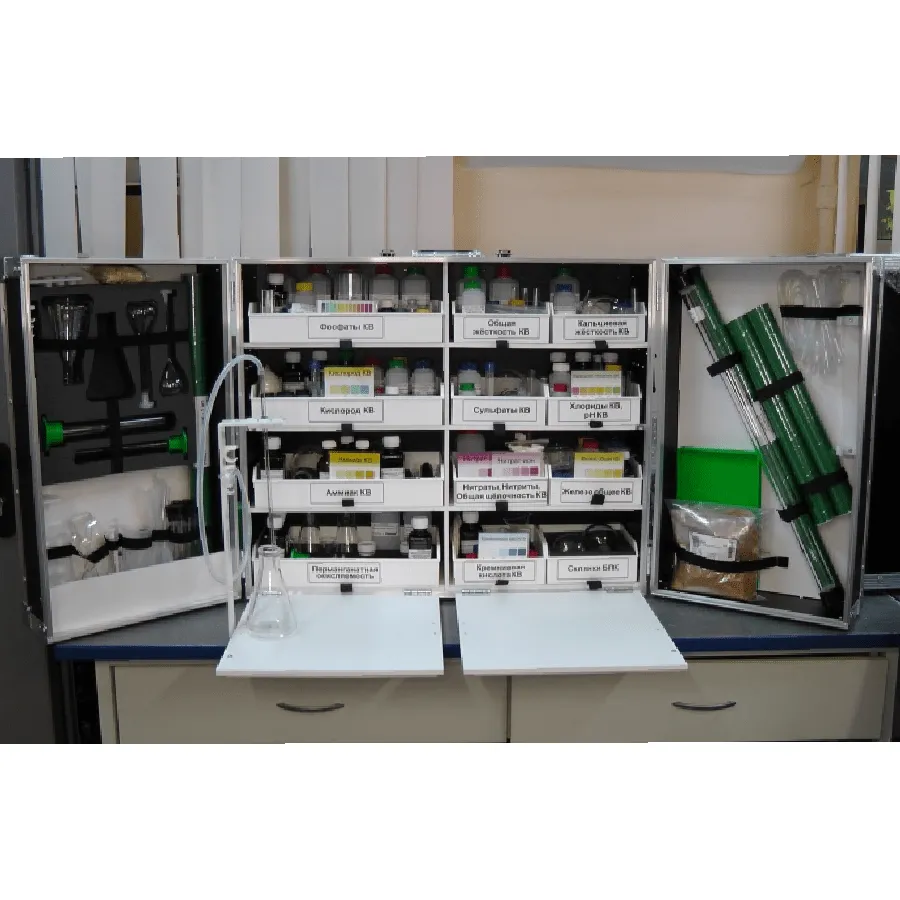

Лаборатория ВХЭЛ-3 может эксплуатироваться как в варианте настольного размещения, так и в варианте с размещением на стене (переборке). Вариант настольного размещения укладок является рекомендуемым, при этом изделие должно опираться на жёсткое основание-столешницу, а укладку рекомендуется жёстко и надёжно фиксировать к стене либо переборке с использованием имеющегося в составе изделия комплекта крепежа.

Вариант размещения с подвеской на стене (переборке) может быть также реализован, для этого необходимо подготовить укрепляющую полку или угловые кронштейны под дно изделия, а также закрепить заднюю панель корпуса-укладки к твердой стене из прочного материала, способной выдерживать большие нагрузки.

Работать с ВХЭЛ-3 может оператор (инженер, лаборант, техник), не имеющий специального химико-аналитического образования, ознакомленный с правилами техники безопасности, освоивший приведенные методики, имеющий навыки выполнения основных операций и прошедший проверку знаний и навыков (отбора и подготовки проб, приготовления растворов реагентов из готовых компонентов, проведения титрования, использования шкал для визуального колориметрирования и др.).

Возможности использования ВХЭЛ-3

Лаборатория ВХЭЛ-3 успешно применяется в учебных целях при изучении методов и технологий водно-химического контроля в специализированных образовательных организациях.
ВХЭЛ-3 применяется также при анализе производственных вод для химического контроля работы оборудования при водоподготовке (химводоочистке, подготовке, коррекционной обработке воды и т.п.). Может применяться для контроля качества воды хозяйственно-питьевого водоснабжения по отдельным показателям.
Лаборатория обеспечивает проведение аналитического химического контроля непосредственно в производственных условиях, при отсутствии химической лаборатории или в дополнение к ней, в том числе, при необходимости, прямо на месте отбора проб.
Предназначена для применения на предприятиях топливно-энергетического комплекса, водоёмких промышленных предприятиях, предприятиях жилищно-коммунального хозяйства, при эксплуатации судового энергетического оборудования, а также в системе профессионального образования при подготовки соответствующих специалистов и т.п.

Технические характеристики лаборатории ВXЭЛ-3:

Наименование модуля	Габаритные размеры, мм (ширина×высота×глубина)	Масса не более, кг
1. Укладка большая настольная секционная	780×650×360	35

Отличия ВХЭЛ-3 от других модификаций

Лаборатория ВХЭЛ-3 отличается от ВХЭЛ-1 и ВХЭЛ-2 своей комплектацией, она включает в себя большую укладку и не комплектуется приборами контроля воды.

Также модель лаборатории ВХЭЛ-3, в дополнение к показателям ВХЭЛ-2, может измерять:

аммиак 0,2-3,0 мг/кг и более;
аммиак 0-0,5-1,0-1,5-2,0-2,5-3,0 мг/кг (по шкале имитац. растворов), 0-1,0-2,0-3,0 мг/кг (по плёночной шкале);
жёсткость кальциевая (Ca²⁺) от 0,1 ммоль/кг экв. и более;
жёсткость условная сульфатно-кальциевая 2-10 ммоль/кг экв.;
кислотность (H-катированной пробы) 0,5-60 ммоль/кг экв.;
кремниевая кислота (в пересчете на SiO₂) по жёлтому комплексу: 0-6-20-60 мг/кг, по синему комплексу: 0-0,4-1,0-2,0-4,0 мг/кг;
нитриты (NO₂^—) 0-0,02-0,1-0,5-2,0 мг/кг (мг/л) 0,04-0,6 мг/л;
окисляемость перманганатная (органич. соединения, легкоокисл.) 0,5-10 мг/л (без разбавления пробы) 10-100 мг/л (с разбавлением пробы);
сульфаты (SO₄^2-) 0,2-50 ммоль/кг экв.;
сухой остаток (приближённое значение) 100-1000 мг/кг.

ВХЭЛ-3, в отличии от ВХЭЛ-2, не может измерять следующие показатели: водородный показатель (рН) 0-14 ед. рН; кислород растворённый (О₂) 0-10 мг/л; солесодержание по NaCl 0,04-3,5 мг/л; удельную электрическую проводимость 2-200000 мкСм/см; хлориды (Cl^—) От 3×10^-3 до 10⁴ моль/л.

Использование водно-химической экспресс-лаборатории ВХЭЛ-3, по сравнению с более сложным оборудованием, позволяет не только поддерживать оптимальные режимы эксплуатации теплоэнергетического оборудования, но и существенно сократить затраты на осуществление самого оперативного эксплуатационного химического контроля за водой и паром в котельных всех видов. При этом контроль может выполняться без привлечения высококвалифицированных химиков-аналитиков.

Определяемые компоненты и их характеристики:

Контролируемый показатель	Диапазон концентраций	Используемый метод	Объём пробы, мл
1. Аммиак	0,2−3,0 мг/кг и более	ТМ, с соляной кислотой в прис. смешанного индикатора	100
	0,2−2,5 мг/кг и более	ТМ, по разности потребления кислоты до и после 4х−кратного упаривания	100
	0–0,5–1,0–1,5–2,0–2,5–3,0 мг/кг (по шкале имитац. растворов) 0–1,0–2,0–3,0 мг/кг (по плёночной шкале)	ВК, с реактивом Несслера	10
2. Водородный показатель (рН)	4,5–5,0–5,5–6,0–6,5–7,0–7,5–8,0–8,5–9,0–10,0–11,0 ед. рН	ВК, с универсальным индикатором	5
2. Водородный показатель (рН)	Менее 4; 4–6; 6–7; 7–8; 8,3; более 9 ед. рН	ВК, по трём индикаторам (дополнит. определение диапазонов рН)	15
3. Железо общее (сумма Fe²⁺ и Fe³⁺)	0–100–200–500–1000–2000–4000 мкг/кг (по шкале имитац. растворов) 0–200–500–2000–4000 мкг/кг (по плёночной шкале)	ВК, сульфосалициловый	10 (50)
4. Жёсткость общая (сумма эквивалентов Ca²⁺ и Mg²⁺)	0,02−0,1 °Ж, ммоль/кг экв. (трилон Б 0,005 ммоль/л экв.) более 0,1 °Ж, ммоль/кг экв. (трилон Б 0,05 ммоль/л экв.)	ТМ, с трилоном Б и хром тёмно−синим	100
5. Жёсткость кальциевая (Ca²⁺)	от 0,1 ммоль/кг экв. и более	ТМ, с трилоном Б и хром тёмно−синим в сильнощелочной среде (рН 12−13)	100
6. Жёсткость карбонатная (карбонаты кальция и магния)	0,05−4,0 ммоль/кг экв.	Расчётно−графический по общей жёсткости и общей щёлочности (по формуле и номограмме)	–
7. Жёсткость условная сульфатно−кальциевая	2−10 ммоль/кг экв.	Расчётный, с учётом солесодержания и концентрации сульфатов при данной температуре (по номограмме)	–
8. Кислород растворённый (О₂)	0–10–20–40–60–80–100 мкг/кг (по шкале имитац. растворов) 0–20–60–100 мкг/кг (по плёночной шкале)	ВК, с индигокармином	150–250
8. Кислород растворённый (О₂)	0−10 мг/л	Электрометр., с применением кислородомера	–
9. Кислотность (Н−катионированной пробы)	0,5−60 ммоль/кг экв.	ТМ, с гидроксидом натрия 0,1 моль/л экв. и смешанным индикатором	100
10. Кремниевая кислота (в пересчете на SiO₂)	По жёлтому комплексу: 0–6–20–60 мг/кг По синему комплексу: 0–0,4–1,0–2,0–4,0 мг/кг	ВК, с молибдатом аммония и восстановителем	10 10
11. Мутность	0,6–30,2 мг/л по каолину или 1–52 ЕМФ	Определение мутности по номограмме (в зависимости от прозрачности)	–
12. Нитраты (NO₃−)	0–5–15–45–90 мг/кг (мг/л)	ВК, с восстановителем и реактивом Грисса	3
13. Нитриты (NO₂−)	0–0,02–0,1–0,5–2,0 мг/кг (мг/л) 0,04−0,6 мг/л	ВК, с реактивом Грисса ФМ (525 нм), с реактивом Грисса	5
14. Окисляемость перманганатная (органич. соединения, легкоокисл.)	0,5−10 мг/л (без разбавления пробы) 10−100 мг/л (с разбавлением пробы)	ТМ, метод Кубеля	50
15. Прозрачность	1−60 см	В, по шрифту	300−350
16. Сульфаты (SO₄²⁻)	0,2−50 ммоль/кг экв.	Расчётно−графический, (по кислотности пробы и концентрации хлоридов)	–
17. Сухой остаток (приближённое значение)	100−1000 мг/кг	Расчётный, с учётом щёлочности общей, кислотности пробы и окисляемости перманганатной	–
18. Фосфаты (по РО₄³⁻)	2–100 мг/кг	ТМ, с однозамещённым фосфатом калия	1−5
19. Хлориды (Cl⁻)	10−350 мг/кг	ТМ, аргентометрический, с нейтрализацией пробы	25–250
20. Щёлочность общая	0,1–5,0 ммоль/кг экв. Менее 0,2 ммоль/кг экв. (конденсат)	ТМ, с соляной кислотой в присутствии кислотно−основных индикаторов	25–100
21. Щёлочность карбонатная	0,1−5,0 ммоль/кг экв.	Расчётно−графический	–

Сокращения в таблице: ВК – визуально-колориметрический; В – визуальный;
ТМ – титриметрический; ФМ – фотометрический.

Состав лаборатории ВХЭЛ-3:

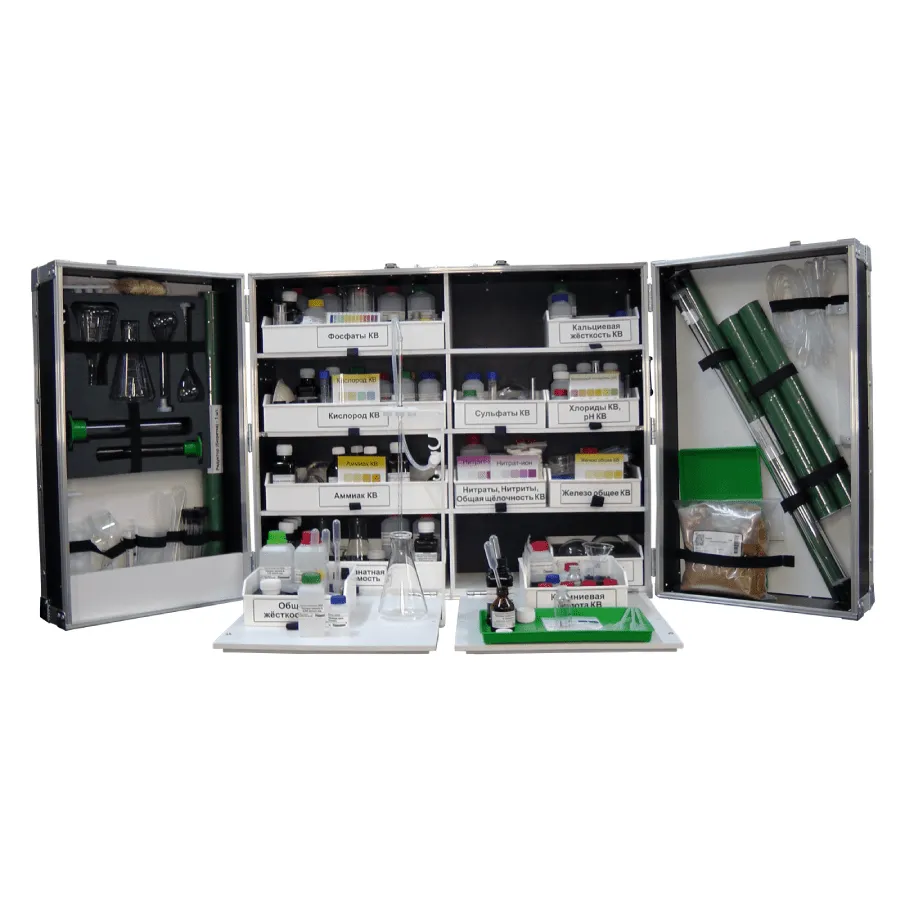

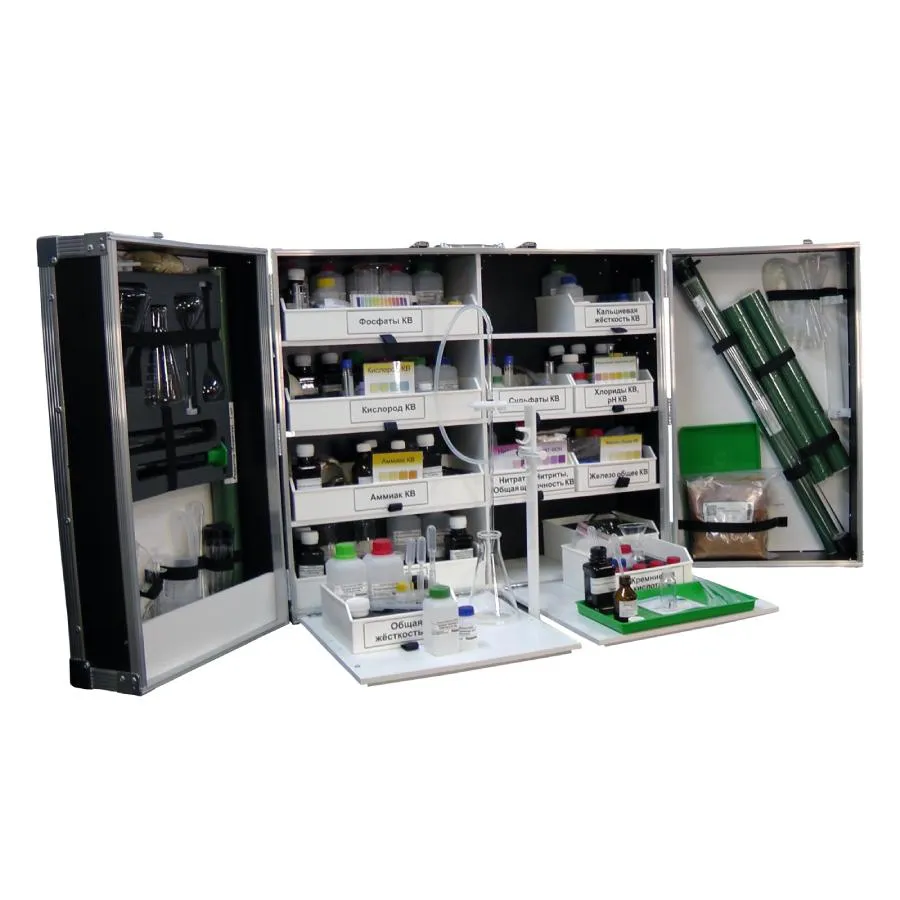

Модуль ВХЭЛ-3 представляет собой удобный для переноски, транспортирования и хранения жесткий корпус-укладку, в который компактно и надежно размещены флаконы и пакеты с необходимыми расходуемыми химическими реагентами и растворами, средства измерений, инструментарий, стеклянная посуда и принадлежности для контроля, средства защиты и документация.

Модификация изделия (№ заказа/артикул)	Состав изделия	Определяемые показатели (метод определения, см. примечание)	Количество мест
ВХЭЛ-3 (№ 3.203.2) 21 показатель	1. Укладка ВХЭЛ большая настольная, секционная	Показатели см. ВХЭЛ-1, а также: аммиак (ТМ, ВК), жёсткость кальциевая (ТМ), жёсткость условная сульфатно-кальциевая (Р), кислотность (ТМ), кремниевая кислота по SiО₂ (ВК), нитриты (ВК), окисляемость перманганатная (ТМ), сульфаты (ТМ/Р), сухой остаток (Р)	1

Сокращения в таблице:
Р ─ расчётный (расчётно-графический); ВК – визуально-колориметрический; ТМ – титриметрический.

Указанные ниже средства оснащения могут быть добавлены к выбранной потребителем модификации лаборатории при заказе

№ заказа/ артикул	Наименование
3.300	Набор-укладка для фотоколориметрирования «Экотест-2020 К»
6.173	Набор для приготовления очищенной воды для химического анализа
6.175	Набор для отбора и переноски проб
6.211	Набор посуды для химического анализа многофункциональный
6.211.3	Портативный набор специальной мерной посуды
–	Тест-комплекты для анализа воды по запросу потребителя
–	Приборы контроля воды (поставляются в изделии модификации ВХЭЛ-2, ВХЭЛ-3П и ВХЭЛ-3ПМ)

Список документации, входящий в комплект поставки ВХЭЛ-3:

Водно-химическая экспресс-лаборатория котловая ВХЭЛ. Руководство по применению. РП 203–82182574–23;
Колонка ионно-обменная ИОК-D/d/L. Руководство по эксплуатации ВР34.00.000РЭ;
Колонка ионно-обменная ИОК-D/d/L. Паспорт ВР34.00.000ПС;
Паспорт изделия;
Сертификат.

Детали

Вес	35 кг
Габариты	36 × 78 × 65 см
Количество исследуемых показателей	21
Метод анализа	Визуально-колориметрический, Визуальный, Кондуктометрический, Расчетный, Титриметрический, Фотоколориметрический
