Вентиль ВС-16М

Вентиль ВС-16М

Цена по запросу

Вентиль ВС-16М из нержавеющей стали 12Х18Н10Т предназначен для установки на баллоны малого и среднего объёма для чистых и/или агрессивных газов при Pp≤ 20 Мпа (200 кгс/см2) в качестве запорного устройства. Оснащен манометром.

Заказать
Рубрика Метка

Описание

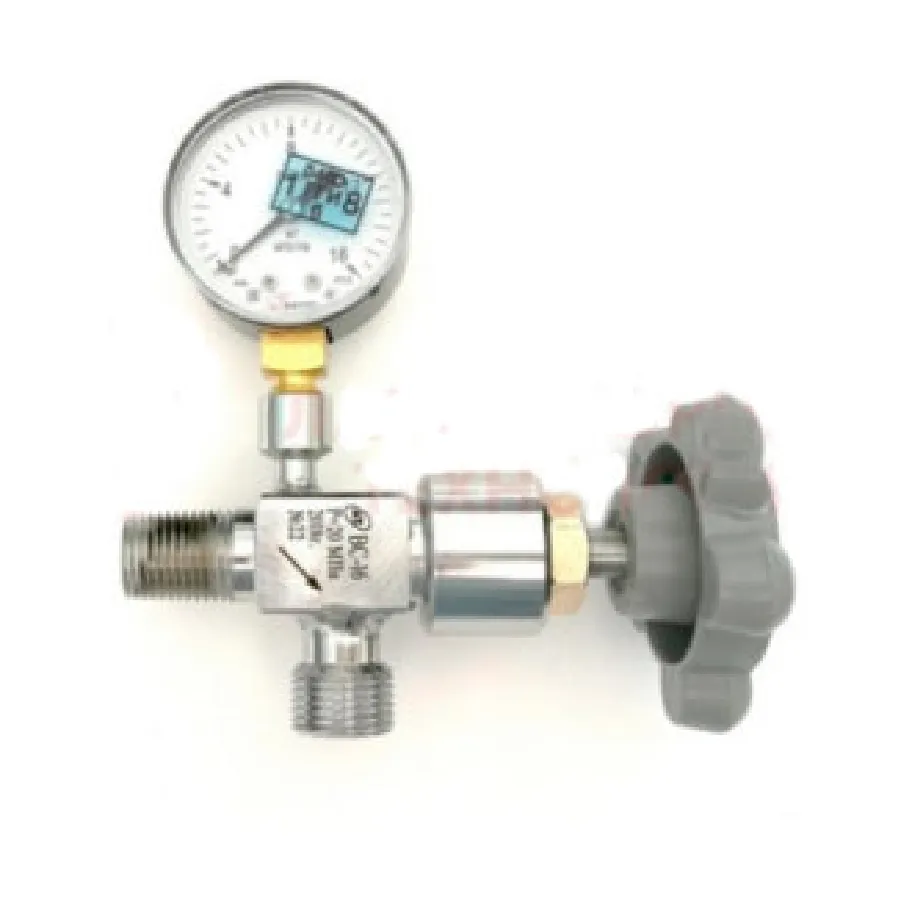

Вентиль ВС-16М запорный мембранного типа предназначен для установки на баллоны с агрессивными газами в качестве запорного устройства. Вентиль ВС-16М оснащается манометром.

Присоединение: резьба коническая баллонная наружная W 19,2 ГОСТ 9909–81. Резьба наружная бокового штуцера для присоединения редуктора — Сп 21,8 мм 14 ниток на 1″. Резьба штуцера манометра — метрическая внутренняя М12х1,5 ГОСТ 24705-81.

Вентиль ВС-16М: устройство

  1. При повороте воротка по часовой стрелке, шток по резьбовому соединению перемещается внутрь корпуса, создавая усилие на шарик.
  2. Шарик создаёт давление на тарелку, прогибая мембраны и опуская подпружиненный золотник.
  3. Шарик запрессованный в золотник перекрывает входное отверстие вентиля.
  4. При повороте воротка против часовой стрелки шток по резьбовому соединению перемещается из корпуса.
  5. Тарелка и золотник возвращается в исходное положение за счёт мембран и пружины.
  6. Шарик запрессованный в золотник открывает входное отверстие вентиля.

Технические характеристики вентиля ВС16М:

Тип вентиля мембранный
Рабочая среда агрессивные газы: H2S; SO2; NO2;  NO; NH3 ; Cl2 и проч.
Материал, сталь 12Х18Н10Т
Рабочее давление, МПа (кгс/см2) 20(200)
Диаметр условного прохода Ду, мм 3,0
Масса, кг 0,65
Присоединительные размеры:

— Вход коническая резьба для установки на баллон ГОСТ 9909-81

 W 19,2 (17E)
— Выходной штуцер СП 21,8 RH (DIN 6)
Температурный режим °C, УХЛ от -40 до +45

У-1
Показатель надёжности: безотказная наработка/установленный ресурс, циклы 1000/3000
Марка смазки пары винт-гайка ВНИИНП-282
Опция Si-VD пассивация

Материал основных деталей:

Корпус:   Сталь AISI304

Мембрана:    12Х18Н10Т ГОСТ 5632–2014

Золотник:   95Х18 ГОСТ 5632–2014

Шток:   12Х18Н10Т ГОСТ 5632-2014

Гайка:   ЛС59-1 ГОСТ 15527-2004

Пружина:   12Х18Н10Т ГОСТ 5632–2014

Заглушка:   ЛС59-1 ГОСТ 15527-2004

Уплотнение заглушки: Фторопласт Ф-4

Комплект поставки включает вентиль, заглушку бокового штуцера, манометр МП2-Уф 0…16МПа, паспорт и упаковку.

Вентиль – одно из наиболее распространённых запорных устройств, они широко применяются для газовых, водопроводных и иных магистралей. Такое устройство позволяет полностью перекрыть поток жидкости или газовой среды, кроме того, с его помощью можно эффективно менять интенсивность потока в трубопроводе. Также их используют для отвода образовавшегося конденсата, применяют как предохранительное устройство.

Детали

Вес 0,65 кг
Габариты 12,9 × 14,0 × 6,8 см
