Цена по запросу

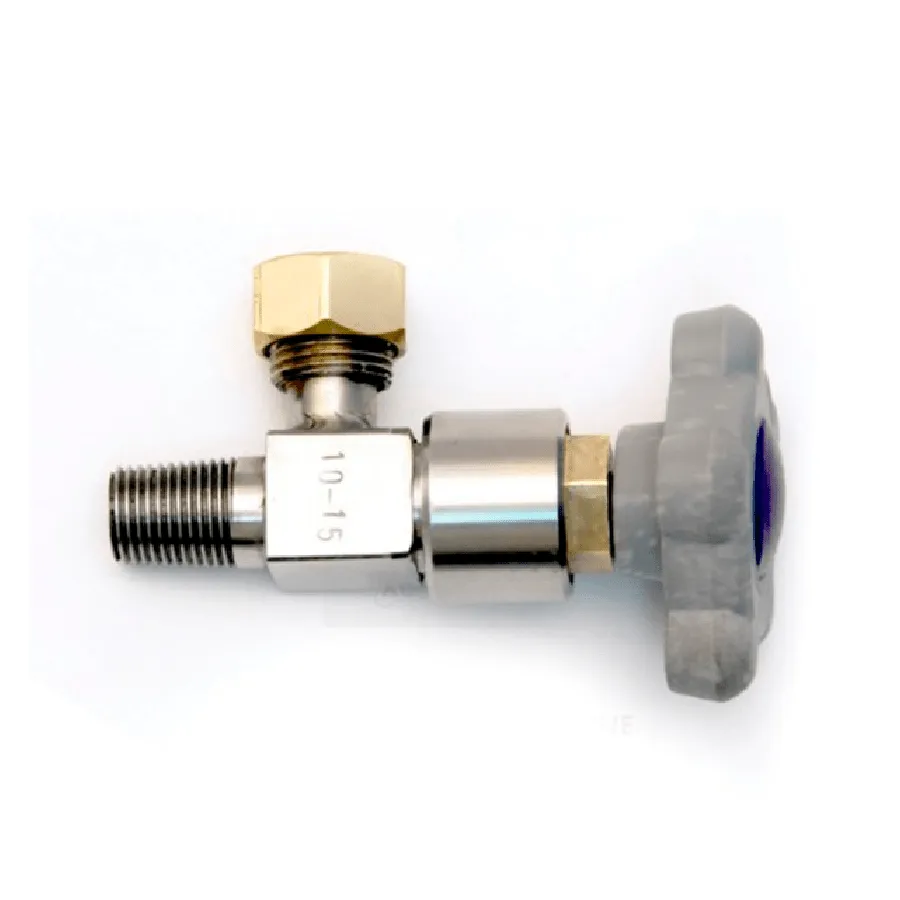

Вентиль ВС-16 из нержавеющей стали 12Х18Н10Т предназначен для установки на баллоны малого и среднего объёма для чистых и/или агрессивных газов при Pp≤ 20 Мпа (200 кгс/см2) в качестве запорного устройства.
Вентиль ВС-16 запорный мембранного типа предназначен для установки на баллоны с агрессивными газами в качестве запорного устройства. Присоединение: резьба коническая баллонная наружная W 19,2 ГОСТ 9909–81. Резьба наружная бокового штуцера для присоединения редуктора — Сп 21,8 мм 14 ниток на 1″.
| Тип вентиля | мембранный |
| Рабочая среда | агрессивные газы: H2S; SO2; NO2; NO; NH3 ; Cl2 и проч. |
| Материал, сталь | 12Х18Н10Т |
| Рабочее давление, МПа (кгс/см2) | 20(200) |
| Диаметр условного прохода Ду, мм | 3,0 |
| Масса, кг | 0,46 |
| Присоединительные размеры:
— Вход коническая резьба для установки на баллон ГОСТ 9909-81 |
W 19,2 (17E) |
| — Выходной штуцер | СП 21,8 RH (DIN 6) |
| Температурный режим °C, УХЛ | от -40 до +45
У-1 |
| Показатель надёжности: безотказная наработка/установленный ресурс, циклы | 1000/3000 |
| Марка смазки пары винт-гайка | ВНИИНП-282 |
| Опция | Si-VD пассивация |
Материал основных деталей:
Корпус: Сталь AISI304
Мембрана: 12Х18Н10Т ГОСТ 5632–2014
Золотник: 95Х18 ГОСТ 5632–2014
Шток: 12Х18Н10Т ГОСТ 5632-2014
Гайка: ЛС59-1 ГОСТ 15527-2004
Пружина: 12Х18Н10Т ГОСТ 5632–2014
Заглушка: ЛС59-1 ГОСТ 15527-2004
Комплект поставки включает вентиль, заглушку бокового штуцера, паспорт и упаковку.
Вентиль ВС-16 запорный мембранного типа имеет следующие модификации исполнения:
| Обозначение исполнения вентиля | Обозначение резьбы штуцера (ГОСТ, DIN) | |
| вход | выход | |
| ВС-16 | W19,2 (ГОСТ 9909-81) | W21.8×1/14˝ (DIN 477 № 6) |
| ВС-16/01 | W19,2 (ГОСТ 9909-81) | G¾˝ (DIN 477 № 9) |
| ВС-16/02 | W19,2 (ГОСТ 9909-81) | G⅝” (DIN 477 № 7) |
| ВС-16/03 | W19,2 (ГОСТ 9909-81) | 1˝ DIN (477 № 8) |
| ВС-16/04 | W19,2 (ГОСТ 9909-81) | W24.32х1/14˝ (DIN 477 № 10) |
| ВС-16/05 | W19,2 (ГОСТ 9909-81) | G½˝ (ГОСТ 6357-81) |
| ВС-16/06 | ¼ MNPT (ГОСТ 6111-52) | ¼ FNPT (ГОСТ 6111-52) |
| ВС-16/07 | М18х1,5 (ГОСТ 24705-2004) | W21.8×1/14˝ (DIN 477 № 6) |
| ВС-16/08 | W19,2 (ГОСТ 9909-81) | М20х1,5 (ГОСТ 24705-2004) |
| ВС-16/09 | W19,2 (ГОСТ 9909-81) | K¼ (ГОСТ 6111-52) |
| ВС-16/BS3 | W19,2 (ГОСТ 9909-81) | G ⅝ʺправая (BS341) |
| ВС-16/BS4 | W19,2 (ГОСТ 9909-81) | G ⅝ʺлевая (BS341) |
| ВС-16/BS8 | W19,2 (ГОСТ 9909-81) | W21.8×1/14˝(BS341) |
| ВС-16/BS15 | W19,2 (ГОСТ 9909-81) | G ⅜ʺлевая (BS341) |
| ВС-16/CGA 330 | W19,2 (ГОСТ 9909-81) | G½ʺлевая (CGA) |
| ВС-16/CGA 510 | W19,2 (ГОСТ 9909-81) | G⅝ʺ левая (CGA) |
| ВС-16Л | W19,2 (ГОСТ 9909-81) | W21.8×1/14˝ LH (DIN 477 № 1) |
| ВС-16Л/01 | W19,2 (ГОСТ 9909-81) | 1˝ LH (DIN 477 № 5) |
| ВС-16Л/02 | W19,2 (ГОСТ 9909-81) | M19x1.5 LH (DIN 477 № 14) |
| Вес | 0,46 кг |
|---|---|
| Габариты | 12,0 × 7,4 × 6,8 см |
