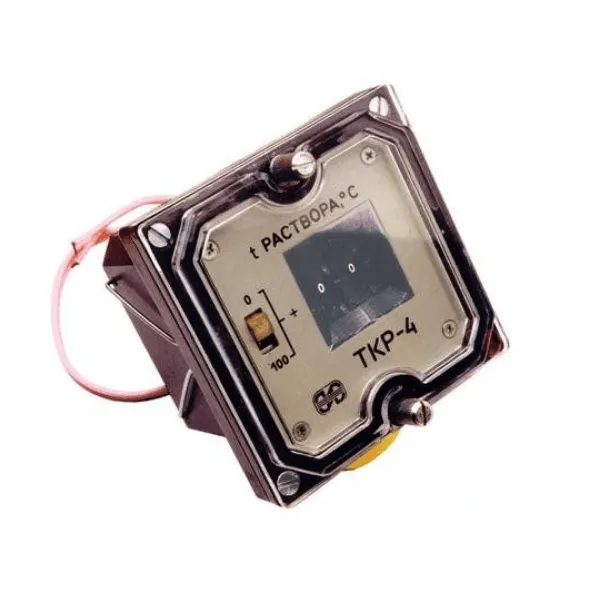

Термокомпенсатор ручной ТКР-4

Описание

Термокомпенсатор ручной ТКР-4 предназначен для ручной коррекции показаний преобразователей промышленных pH-метров в зависимости от температуры контролируемого раствора при циклических изменениях последней.

Прибор рассчитан на работу с преобразователями П-210, П-211, П-215, П-216, П-215М, П-215И, для которых сопротивление термокомпенсатора R определяется характеристикой:

Rt = 1290,324 Ом + 5.484 Ом/°С • t°,

где Rt — сопротивление термокомпенсатора при температуре t°(°С), Ом.

Устройство, конструкция, монтаж ТКР-4

• Термокомпенсатор состоит из пластмассовою корпуса и крышки.
• На лицевой панели корпуса установлены переключатели. S1 (типа ПП10) предназначен для установки значений температуры от 0 до 99 °С. S2 (типа ПДМ) — для переключения диапазона термокомпенсации (0 — 99) °С или (100-199) °С
• Крышка выполнена из прозрачной пластмассы. Это обеспечивает герметизацию корпуса для работы в условиях повышенной влажности
• Конструкция термокомпенсатора удобна для монтажа на щите при помощи зажима. Разметка щита для монтажа приведена в руководстве по эксплуатации преобразователей
• Термокомпенсатор, поставляемый с искробезопасным преобразователем П-215И, устанавливается так же, как и преобразователь, вне взрывоопасных помещений

Содержание в модели драгоценных и цветных металлов

Технические характеристики термокомпенсатора ручного ТКР-4

Условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды соответствуют аналогичным условиям на преобразователи П-215, (П-215И), П-210, П-215М.

Комплект поставки

• Термокомпенсатор
• Паспорт

К сведению заказчиков! ТКР-4 может поставляется в комплекте с преобразователями по требованиям потребителя, что должно быть оговорено в заказе на преобразователи.
