Описание
Плотномер динамический Д-51 предназначен для оперативного контроля степени уплотнения песчаных и пылевато-глинистых грунтов в земляных сооружениях в процессе строительства (без отбора образцов грунта).
Применение плотномера динамического не предусмотрено для контроля степени уплотнения земляных сооружений, возведенных из грунтов, содержащих частицы крупнее 2 мм. А также грунтов, отсыпаемых в воду или находящихся ниже уровня поверхностных или грунтовых вод.
Особенности и принципы работы прибора Плотномер динамический Д-51:
- Метод динамического зондирования основан на определении сопротивления грунта погружению зонда с коническим наконечником под действием ударов груза постоянной массы, свободно падающего с заданной высоты.

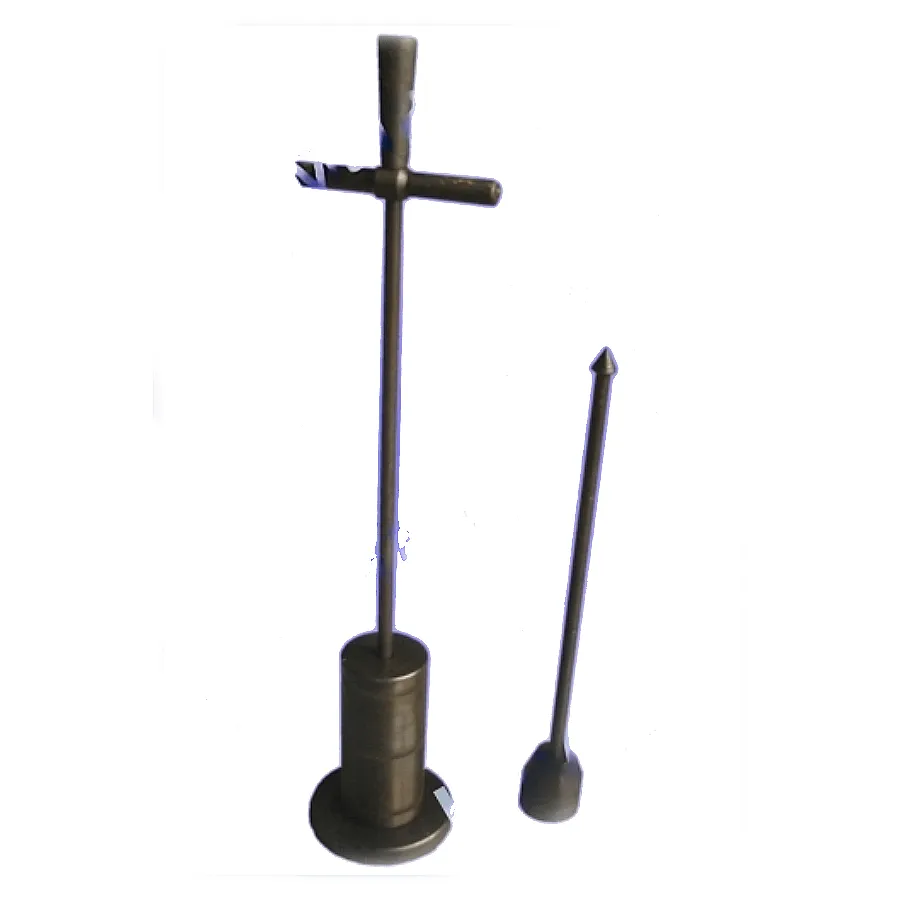

- Плотномер динамический Д-51 состоит из зонда (штанги с коническим наконечником), направляющей штанги, по которой свободно перемещается груз, наковальни, рукоятки и штампа трамбовки.
- Направляющая штанга и наковальня соединяются резьбой. В зависимости от вида работы к направляющей штанге можно присоединить штамп трамбовки.
- При работе плотномер, удерживая за рукоятку, устанавливают в вертикальном положении на подготовленной для испытаний площадке земляного сооружения. Груз поднимают до упора и отпускают. Груз свободно падает и ударяет по наковальне. В зависимости от плотности земляного полотна конический наконечник углубляется на различную глубину.
Технические характеристики модели:
Масса груза, г | 2500±25 |
Высота падения груза, мм | 300±2 |
Диаметр основания конуса, мм | 16±0,1 |
Угол при вершине конуса, град | 60±1 |
Масса прибора с грузом, не более, кг | 4,8 |
Время одного измерения, мин | 1-2 |
Применение плотномеров: общие сведения
Для быстрого определения плотности (ρ) различных веществ, жидкостей и газов, применяются специальные приборы — плотномеры. Измерение этого физического параметра необходимо для контроля качества. В этой статье мы рассмотрим типы, особенности, устройство плотномера, а также критерии выбора.
СФЕРЫ ПРИМЕНЕНИЯ
Приборы для измерения плотности широко применяются в ходе различных исследований, экспериментов, контроля качества на производстве или в естественной среде. Плотномеры используют в пищевой, нефтеперерабатывающей, химической, фармацевтической промышленности, а также в строительстве. Ими измеряют плотность:
- нефтепродуктов: бензина, дизельного топлива, сырой нефти;
- сжиженных газов;
- грунта, почвы, глины;
- вязких, очень вязких, агрессивных жидкостей.
С их помощью можно обнаружить наличие примесей в веществах, определить качество продукта, несущую способность грунта.
