ПКГ-4/4-Щ2-К-4А Газоанализатор кислорода. Купить!

Описание

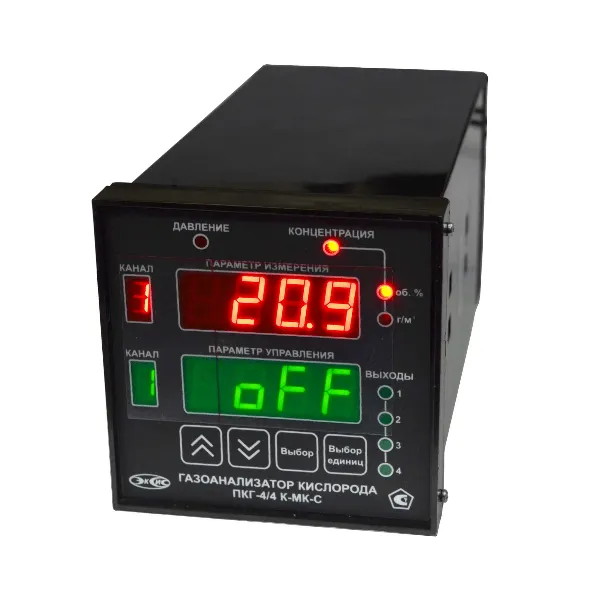

ПКГ-4/4-Щ2-К-4А — четырехканальный щитовой стационарный измеритель-регулятор концентрации кислорода. Прибор предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации концентрации кислорода в газах.

Щитовые газоанализаторы кислорода монтируются на щитах и пультах управления, контрольных стойках, приборных шкафах и применяются в таких сферах промышленности, как:

энергетика;
металлургия;
машиностроение;
химическая отрасль;
ракетно-космические системы;
медицина и фармацевтика;
сельское хозяйство;
пищевое производство.

Особенности ПКГ-4/4-Щ2-К-4А:

4 канала измерения, селективность измерений;
возможность измерений в подвижных и неподвижных газовых средах;
связь с компьютером по интерфейсам RS-232, RS-485 и USB, ПО Windows;
протоколирование результатов измерений и возможность накопления статистики (до 30000 точек);
четыре унифицированных аналоговых выхода 4…20, 0…5, 0…20 мА с возможностью управления по ним;
наличие нескольких режимов управления: логическое, по гистерезису, ПИД-управление;
взаимозаменяемость первичных преобразователей;
звуковая и световая сигнализация;
возможность объединения приборов в измерительную сеть.

Устройство зарегистрировано в Госреестре СИ под номером 62615-15.

Преимущества щитового газоанализатора:

простая установка оборудования на диспетчерские щиты, пульты управления, контрольные стойки, в приборные шкафы;
компактный корпус;
защита электроблока измерения и индикации от воздействия пыли и грязи;
возможность работы прибора в неблагоприятных условиях;

Параметры измерений ПКГ-4/4-Щ2-К-4А:

Диапазон измерения концентрации кислорода, об. %:
— исполнение 1	0…30
— исполнение 2	0…100
Основная абсолютная погрешность измерения концентрации кислорода при температуре 20 °С:
— для диапазона от 0 до 30, об.%	±0,4
— для диапазона от 0 до 100, об.%	±1
Предел допускаемой дополнительной погрешности газоанализатора от изменения температуры, на каждые 10 оС	1
Предел допускаемой дополнительной погрешности газоанализатора от изменения давления, на каждые 3,3 кПа	0,7
Предел допускаемой дополнительной погрешности газоанализатора от изменения относительной влажности в диапазоне рабочих условий эксплуатации	0,5
Постоянная времени установления показаний кислорода, сек, не более	30
Рекомендуемый расход газа в преобразователях с проточной камерой, л/мин	0,1…0,5

Характеристики ПКГ-4/4-Щ2-К-4А:

Питание прибора	220±22 В, 50±1 Гц
Потребляемая прибором мощность, Вт, не более	15
Нагрузочная способность реле	7A при 220B
Токовый выход:
Диапазон изменения выходного тока, мА	4…20
Дискретность изменения выходного тока, мкА	19,5
Максимальное сопротивление нагрузки, Ом	300
Количество точек накопления статистики	30000
Связь с компьютером	RS-232, RS-485, USB
Длина линии связи по RS—232, м, не более	15
Длина линии связи по RS—485, м, не более	1000
Длина линии связи по USB, м, не более	3
Длина кабеля для подключения первичного преобразователя к блоку измерения, м, не более	до 1000
Масса блока измерения, не более, кг	1
Масса первичного преобразователя, кг, не более	0,4
Масса преобразователя давления, кг, не более	0,4
Габаритные размеры блока измерения с учетом присоединенных разъемов, не более, мм	96х96х205
Габаритные размеры первичных преобразователей, мм, не более:
ИПК—03	Ø30х190,5
ИПК—04—М8	Ø30х203,5х100 (М8х1)
ИПК—04—М16	Ø30х203,5х80 (М16х1)
Рабочие условия: температура воздуха, °С	-20…+40
Рабочие условия: относительная влажность, % (без конденсации влаги)	10…95
Рабочие условия: атмосферное давление, кПа	84…106
Средний срок службы, лет	5

Базовый комплект поставки:

блок измерения и индикации
свидетельство о поверке
РЭ и паспорт.

Принцип работы и условия эксплуатации.

Работа газоанализатора заключается в считывании измерительным блоком данных преобразователя. Измерительный блок преобразует показатели парциального давления кислорода и аналогового напряжения в значение объемной доли кислорода, которое выводится на индикаторе лицевой панели.

Для регистрации показаний к газоанализатору требуется компьютерное программное обеспечение. С его помощью информация от измерительного преобразователя записывается с определенным периодом в запоминающее устройство блока. Программное обеспечение осуществляет настройку периодических рамок, считывание и просмотр данных.

Непрерывная работа приборов контроля концентрации кислорода осуществляется в пределах температур от -20 до +40 °С, относительной влажности (без конденсации и влаги) от 10 до 95 % и атмосферном давлении от 84 до 106,7 кПа.

Детали

Вес	1,8 кг
Габариты	9,6 × 9,6 × 20,5 см
Дополнительно	звуковая и визуальная сигнализация, Интерфейс USB, подключение к компьютеру, разъем RS 485, Разъем RS 232
