ПКГ-4/2-Щ-К-2Р (24В) Газоанализатор кислорода. Купить!

Описание

ПКГ-4/2-Щ-К-2Р (24В) — двухканальный щитовой стационарный измеритель-регулятор концентрации кислорода. Прибор предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации концентрации кислорода в газах.

Щитовые газоанализаторы кислорода монтируются на щитах и пультах управления, контрольных стойках, приборных шкафах и применяются в таких сферах промышленности, как:

энергетика;
металлургия;
машиностроение;
химическая отрасль;
ракетно-космические системы;
медицина и фармацевтика;
сельское хозяйство;
пищевое производство.

Особенности ПКГ-4/2-Щ-К-2Р (24В):

2 канала измерения, селективность измерений;
возможность измерений в подвижных и неподвижных газовых средах;
связь с компьютером по интерфейсам RS-485, RS-232, ПО Windows;
протоколирование результатов измерений и возможность накопления статистики (до 8000 точек);
наличие до двух встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
звуковая и световая сигнализация;
возможность объединения приборов в измерительную сеть;
щитовое исполнение DIN 1/2.

Устройство зарегистрировано в Госреестре СИ под номером 62615-15.

Преимущества щитового газоанализатора:

простая установка оборудования на диспетчерские щиты, пульты управления, контрольные стойки, в приборные шкафы;
компактный корпус;
защита электроблока измерения и индикации от воздействия пыли и грязи;
возможность работы прибора в неблагоприятных условиях;

Параметры измерений ПКГ-4/2-Щ-К-2Р (24В):

Диапазон измерения концентрации кислорода, об. %:
— исполнение 1	0…30
— исполнение 2	0…100
Основная абсолютная погрешность измерения концентрации кислорода при температуре 20 °С:
— для диапазона от 0 до 30, об.%	±0,4
— для диапазона от 0 до 100, об.%	±1
Предел допускаемой дополнительной погрешности газоанализатора от изменения температуры, на каждые 10 оС
Предел допускаемой дополнительной погрешности газоанализатора от изменения давления, на каждые 3,3 кПа
Предел допускаемой дополнительной погрешности газоанализатора от изменения относительной влажности в диапазоне рабочих условий эксплуатации
Постоянная времени установления показаний кислорода, сек, не более	30
Рекомендуемый расход газа в преобразователях с проточной камерой, л/мин	0,1…0,5

Характеристики ПКГ-4/2-Щ-К-2Р (24В):

Питание прибора	24 В
Потребляемая прибором мощность, Вт, не более	30
Нагрузочная способность реле	7A при 220B
Токовый выход:
Диапазон изменения выходного тока, мА	4…20, 0…5, 0…20
Дискретность изменения выходного тока, мкА	19.5, 4.9, 19,5
Максимальное сопротивление нагрузки, Ом	300, 1000, 300
Количество точек накопления статистики	8000
Связь с компьютером	RS-485, RS-232
Длина линии связи по RS—485, м, не более	1000
Длина кабеля для подключения первичного преобразователя к блоку измерения, м, не более	до 10
Масса блока измерения, не более, кг	0,5
Масса первичного преобразователя, кг, не более	0,3

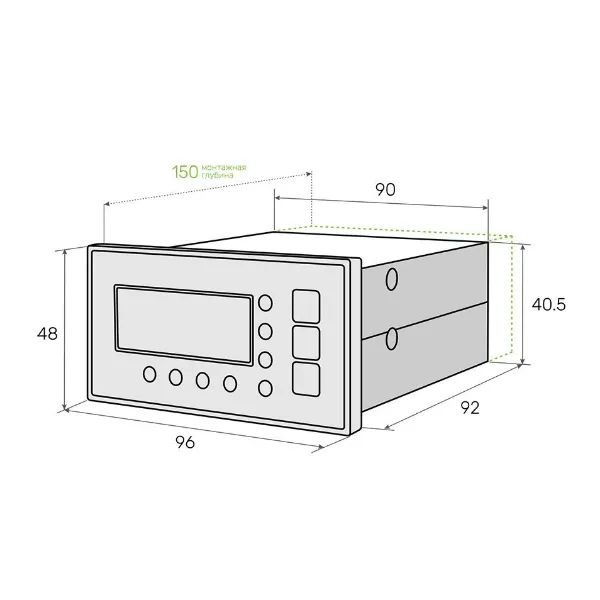

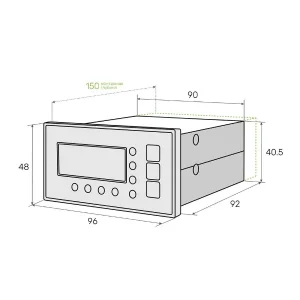

Габаритные размеры блока измерения с учетом присоединенных разъемов, не более, мм	55×120×120
Габаритные размеры первичных преобразователей, мм, не более:
ИПК—01	65х40х100
ИПК—02	65х40х100
Рабочие условия применения:
— температура воздуха, °С	-20…+40
— относительная влажность, % (без конденсации влаги)	10…95
— атмосферное давление, кПа	84…106,7
Средний срок службы, лет	5
Средняя наработка на отказ газоанализатора, ч	15000

Базовый комплект поставки:

блок измерения и индикации
свидетельство о поверке
РЭ и паспорт.

Принцип работы и условия эксплуатации.

Работа газоанализатора заключается в считывании измерительным блоком данных преобразователя. Измерительный блок преобразует показатели парциального давления кислорода и аналогового напряжения в значение объемной доли кислорода, которое выводится на индикаторе лицевой панели.

Для регистрации показаний к газоанализатору требуется компьютерное программное обеспечение. С его помощью информация от измерительного преобразователя записывается с определенным периодом в запоминающее устройство блока. Программное обеспечение осуществляет настройку периодических рамок, считывание и просмотр данных.

Непрерывная работа приборов контроля концентрации кислорода осуществляется в пределах температур от -20 до +40 °С, относительной влажности (без конденсации и влаги) от 10 до 95 % и атмосферном давлении от 84 до 106,7 кПа.

Детали

Вес	0,8 кг
Габариты	12 × 12 × 5,5 см
Дополнительно	звуковая и визуальная сигнализация, подключение к компьютеру, разъем RS 485, Разъем RS 232
