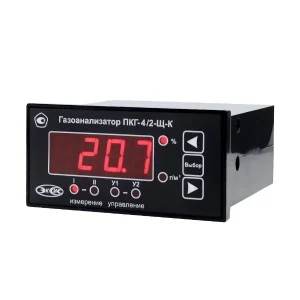

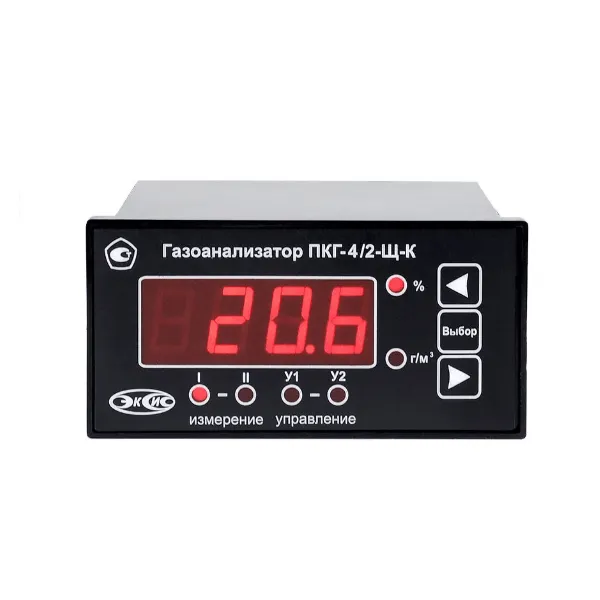

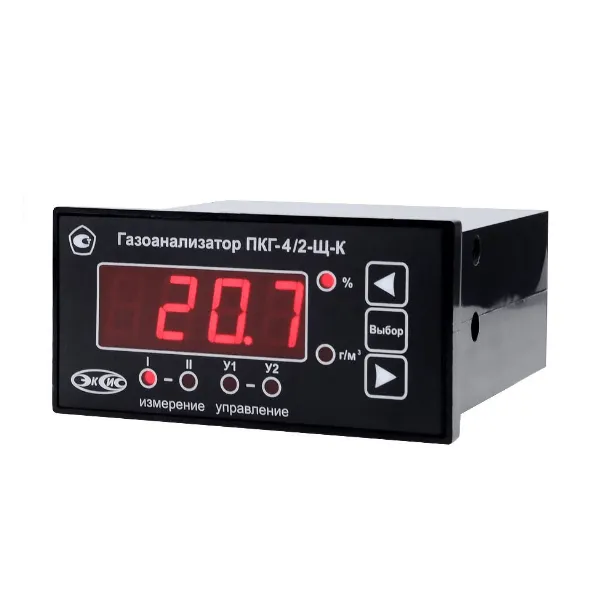

ПКГ-4/2-Щ-К-1Р-1А-USB (24В) Газоанализатор кислорода.

Описание

ПКГ-4/2-Щ-К-1Р-1А-USB (24В) — двухканальный щитовой стационарный измеритель-регулятор концентрации кислорода. Прибор предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации концентрации кислорода в газах.

Щитовые газоанализаторы кислорода монтируются на щитах и пультах управления, контрольных стойках, приборных шкафах и применяются в таких сферах промышленности, как:

энергетика;
металлургия;
машиностроение;
химическая отрасль;
ракетно-космические системы;
медицина и фармацевтика;
сельское хозяйство;
пищевое производство.

Особенности ПКГ-4/2-Щ-К-1Р-1А-USB (24В):

2 канала измерения, селективность измерений;
возможность измерений в подвижных и неподвижных газовых средах;
связь с компьютером по интерфейсам USB, RS-485, ПО Windows;
протоколирование результатов измерений и возможность накопления статистики (до 8000 точек);
наличие одного встроенного устройства коммутации (реле) для управления внешними исполнительными устройствами;
наличие одного аналогового (токового) выхода 4…20 (0…5, 0…20) мА;
звуковая и световая сигнализация;
возможность объединения приборов в измерительную сеть;
щитовое исполнение DIN 1/2.

Устройство зарегистрировано в Госреестре СИ под номером 62615-15.

Преимущества щитового газоанализатора:

простая установка оборудования на диспетчерские щиты, пульты управления, контрольные стойки, в приборные шкафы;
компактный корпус;
защита электроблока измерения и индикации от воздействия пыли и грязи;
возможность работы прибора в неблагоприятных условиях;

Параметры измерений ПКГ-4/2-Щ-К-1Р-1А-USB (24В):

Диапазон измерения концентрации кислорода, об. %:
— исполнение 1	0…30
— исполнение 2	0…100
Основная абсолютная погрешность измерения концентрации кислорода при температуре 20 °С:
— для диапазона от 0 до 30, об.%	±0,4
— для диапазона от 0 до 100, об.%	±1
Предел допускаемой дополнительной погрешности газоанализатора от изменения температуры, на каждые 10 оС	1
Предел допускаемой дополнительной погрешности газоанализатора от изменения давления, на каждые 3,3 кПа	0,7
Предел допускаемой дополнительной погрешности газоанализатора от изменения относительной влажности в диапазоне рабочих условий эксплуатации	0,5
Постоянная времени установления показаний кислорода, сек, не более	30
Рекомендуемый расход газа в преобразователях с проточной камерой, л/мин	0,1…0,5

Характеристики ПКГ-4/2-Щ-К-1Р-1А-USB (24В):

Питание прибора	24 В
Потребляемая прибором мощность, Вт, не более	30
Нагрузочная способность реле	7A при 220B
Токовый выход:
Диапазон изменения выходного тока, мА	4…20, 0…5, 0…20
Дискретность изменения выходного тока, мкА	19.5, 4.9, 19,5
Максимальное сопротивление нагрузки, Ом	300, 1000, 300
Количество точек накопления статистики	8000
Связь с компьютером	RS-485, USB
Длина линии связи по RS—485, м, не более	1000
Длина кабеля для подключения первичного преобразователя к блоку измерения, м, не более	до 10
Масса блока измерения, не более, кг	0,5
Масса первичного преобразователя, кг, не более	0,3

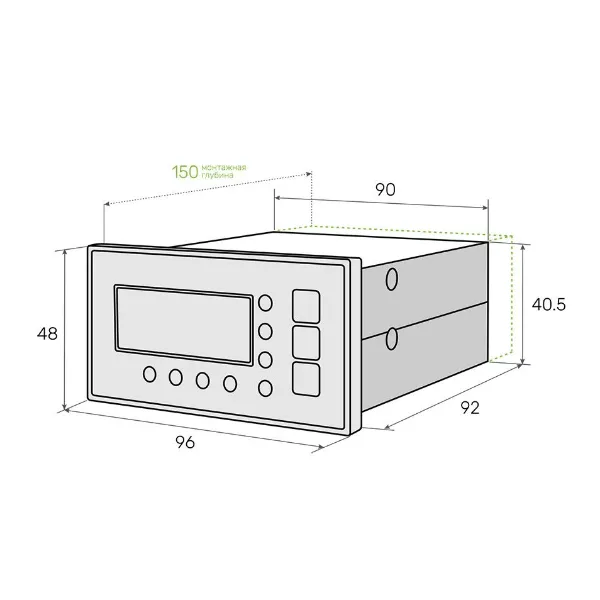

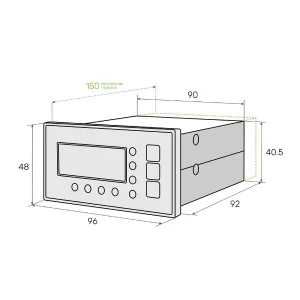

Габаритные размеры блока измерения с учетом присоединенных разъемов, не более, мм	55×120×120
Габаритные размеры первичных преобразователей, мм, не более:
ИПК—01	65х40х100
ИПК—02	65х40х100
Рабочие условия применения:
— температура воздуха, °С	-20…+40
— относительная влажность, % (без конденсации влаги)	10…95
— атмосферное давление, кПа	84…106,7
Средний срок службы, лет	5
Средняя наработка на отказ газоанализатора, ч	15000

Базовый комплект поставки:

блок измерения и индикации
свидетельство о поверке
РЭ и паспорт.

Принцип работы и условия эксплуатации.

Работа газоанализатора заключается в считывании измерительным блоком данных преобразователя. Измерительный блок преобразует показатели парциального давления кислорода и аналогового напряжения в значение объемной доли кислорода, которое выводится на индикаторе лицевой панели.

Для регистрации показаний к газоанализатору требуется компьютерное программное обеспечение. С его помощью информация от измерительного преобразователя записывается с определенным периодом в запоминающее устройство блока. Программное обеспечение осуществляет настройку периодических рамок, считывание и просмотр данных.

Непрерывная работа приборов контроля концентрации кислорода осуществляется в пределах температур от -20 до +40 °С, относительной влажности (без конденсации и влаги) от 10 до 95 % и атмосферном давлении от 84 до 106,7 кПа.

Вес	0,8 кг
Габариты	12 × 12 × 5,5 см
Дополнительно	звуковая и визуальная сигнализация, Интерфейс USB, подключение к компьютеру, разъем RS 485

Газоанализатор кислорода ПКГ-4/2-Щ-К-1Р-1А-USB (24В) щитовой
