Описание

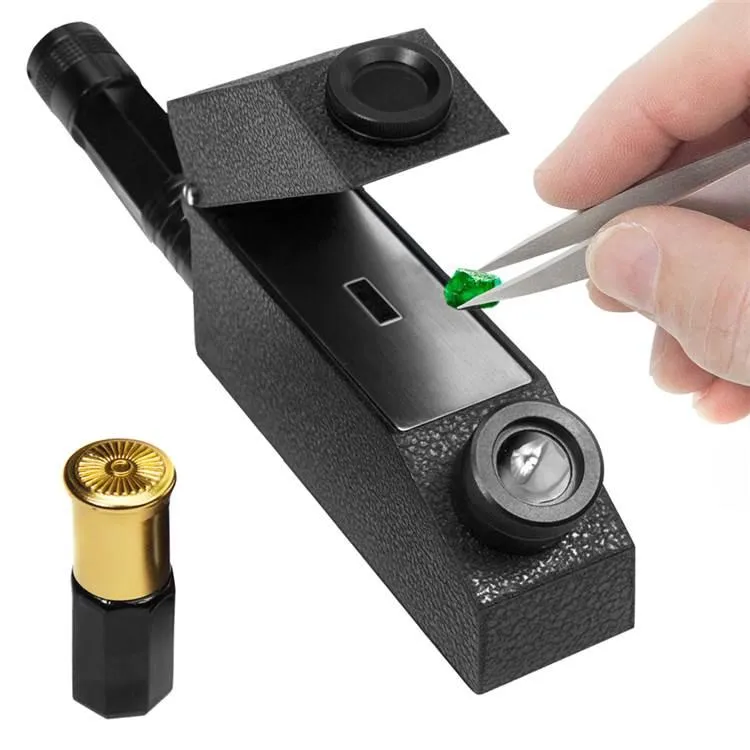

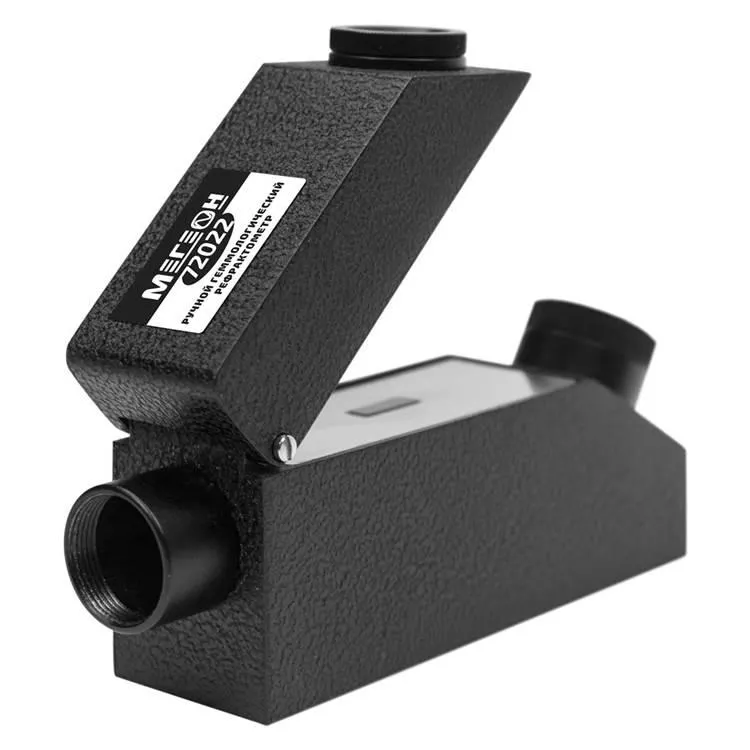

Рефрактометр МЕГЕОН 72022 — высокоточный оптический прибор для определения оптических характеристик драгоценных и полудрагоценных камней и для их идентификации (показателя преломления RI, величины двойного лучепреломления и оптического знака).
Прибор предназначен для профессионального и любительского использования. Благодаря стальному корпусу обеспечивается сохранность и долговечность компонентов, а благодаря яркому фонарику и легкочитаемой градуировки призмы — максимальное удобство при эксплуатации.
Устройство найдёт широкое применение в учебных и исследовательских целях, при разработке и создании ювелирных изделий и украшений, прекрасно подойдёт для проверки драгоценных и полудрагоценных камней в ломбарде. Предотвращение повреждений во время транспортировки и хранения обеспечивается футляром со вставками вспененного полиэтилена.
Особенности рефрактометра МЕГЕОН 72022:
- Не требуется внешний источник питания
- Простота эксплуатации
- Широкий диапазон регулировки фокусировки
- Прочный алюминиевый корпус
- Заводская калибровка на весь период эксплуатации прибора
- Светодиодный фонарь в комплекте
Технические характеристики МЕГЕОН 72022:
| Диапазон измерений |
1,30 … 1,81 RI (Показатель преломления) |
| Разрешение |
0,01 RI |
| Точность измерений |
0,01 RI |
| Условия эксплуатации |
Температура: 10…45°С |
| Относительная влажность: 20…60% |
| Условия хранения и транспортировки |
Температура: -20…60°С |
| Относительная влажность: 20…80% без выпадения конденсата |
| Габаритные размеры изделия |
130х31х60мм |
| Габаритные размеры футляра |
223х110х66мм |
| Масса прибора, включая источник света |
365г |
| Масса комплекта |
710г |

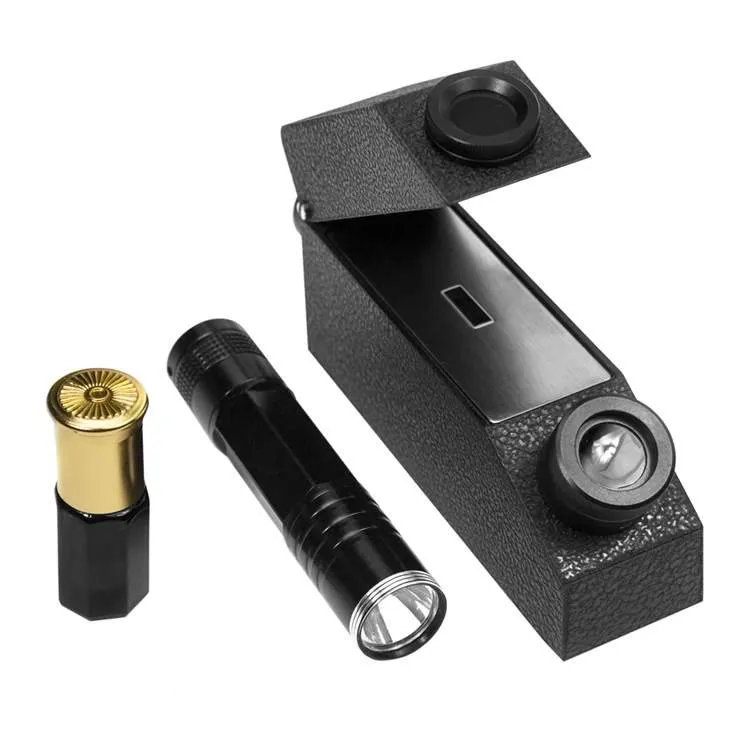

Комплект поставки:
- Геммологический рефрактометр МЕГЕОН 72022 — 1шт.
- Фонарь подсветки — 1 шт.
- Батарея 1,5В (тип LR6) — 1 шт.
- Контактная жидкость — 1 флакон

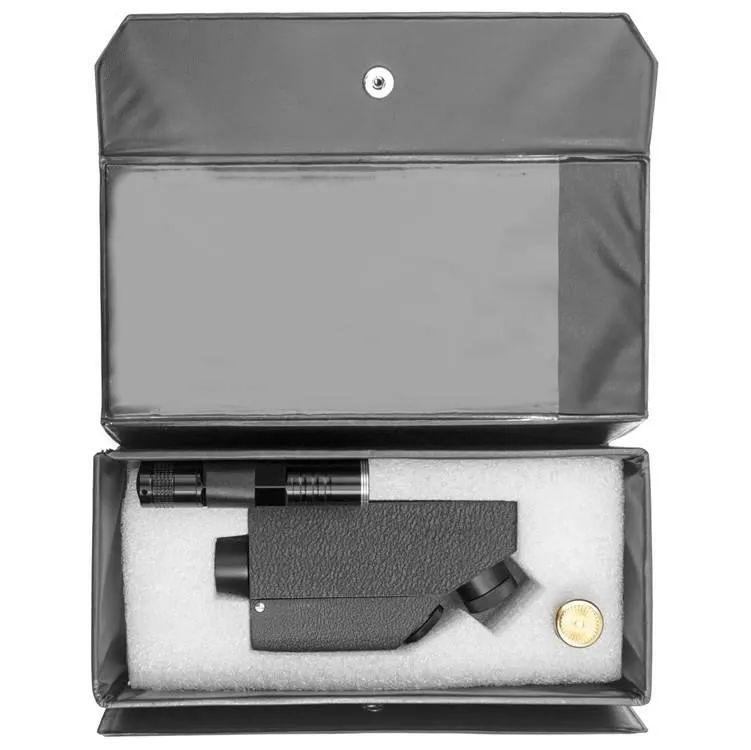

- Футляр для переноски и хранения — 1 шт.
- Руководство по эксплуатации — 1 экз.
Габариты в транспортной упаковке:
- Размеры, см: 6,6 x 22 x 11
- Масса, кг: 0,71
Рефрактометры: общая информация
Рефрактометр — это специальный оптический прибор, который используют для измерения параметров различных веществ методом светопреломления.
Название прибора исходит из термина «рефракция» (лат. refractus — преломленный), который появился благодаря Исааку Ньютону ещё в начале XVIII века. Согласно Ньютону, рефракция — это атмосферно-оптическое явление, вызванное преломлением световых лучей в атмосфере.
Оно проявляется в кажущемся смещении удалённых объектов, а иногда — в кажущемся изменении их формы. С помощью рефрактометра можно измерять концентрацию веществ через коэффициент преломления света.
Сферы применения
Показатель преломления света необходим при проведении различных исследований. С его помощью определяют физические и химические параметры веществ, проверяют качество продуктов. Поэтому рефрактометры широко применяются:
- В пищевой промышленности: контроль крепости алкогольных напитков, расчёт массовой доли растворимых веществ и концентрации сахара, измерение содержания жира, белков, влажности мёда.
- В медицине: определение белка в сыворотке крови, плотности мочи, концентрации лекарств.
- В химии: измерение количества кислот, солей, металлов и пр. веществ, контроль степени полимеризации синтетических смол, пластмасс.
- В фармацевтической промышленности: изучение концентрации кислот, растворов лекарственных препаратов.
- В нефтегазовой промышленности: определение качества топлива, охлаждающих жидкостей для автомобилей, сельскохозяйственной техники, судов, анализ состава воздуха, влажности метана.
Конструкция
Стандартный рефрактометр состоит из нескольких основных деталей. Среди них:
- Призма. Главный оптический элемент, на который наносят изучаемое вещество. Выполняется из материала, обладающего высоким коэффициентом преломления света. Поэтому луч, проходящий через неё, попадает на шкалу под большим углом отклонения.
- Шкала. Градуированная окружность, на которую попадает луч, образуя две области: освещённую и неосвещённую. Коэффициент преломления высчитывается в зависимости от положения границы раздела. У большинства моделей есть сразу несколько шкал, а именно:- Water — водяная шкала, показатели которой расположены в диапазоне 12-27%. Для определения влажности вещества.
— Brix — для определения содержания сахара в мёде, со значениями 58-90%.
— Baume — для измерения плотности жидкости градусами Боме.
- Защитное стекло на шарнире. Сжимает и разглаживает исследуемый слой вещества, опускаясь на него гладкой поверхностью.
- Калибровочный винт. Вращается при помощи миниатюрной отвёртки, идущей в комплекте с прибором. Сам винт расположен на наклонном срезе. С его помощью можно настраивать оптическую схему.
- Система оптических линз. Линзы, окрашенные в синий цвет и обладающие однородной структурой, расположены внутри корпуса, в области наклонного среза. Они преломляют свет. Синий окрас обеспечивает чёткое разделение света и тени на шкале.
- Биметаллическая пластина. Встроенная пластина, предназначенная для корректировки оптических характеристик прибора в зависимости от температурного уровня. Уменьшает влияние температуры на коэффициент светопреломления.
- Монокуляр. Отверстие для наблюдения за результатами исследования.
Типы рефрактометров
- Лабораторный. Настольные рефрактометры, обладающие наибольшей точностью. Применяются для научных исследований.
- Промышленный. Стационарный прибор с автоматическим принципом работы, который чаще всего встраивается в различные технологические установки, контролируя состав веществ в режиме реального времени. Может подключаться к компьютеру.
- Портативный. Компактный измеритель, наиболее подходящий для оперативного применения. Есть два вида портативных рефрактометров: ручной и цифровой.
Первые изготавливаются без элементов питания и электросхем, измерение проводится только за счёт искусственного или дневного света. Цифровые работают от батареек, а показатели отображаются на встроенном ЖК-экране.
