Описание
Рефрактометр — оптический прибор, основанный на использовании эффекта полного внутреннего отражения. В зависимости от назначения и типа исследуемых жидкостей (материалов) меняется градуировка экрана.

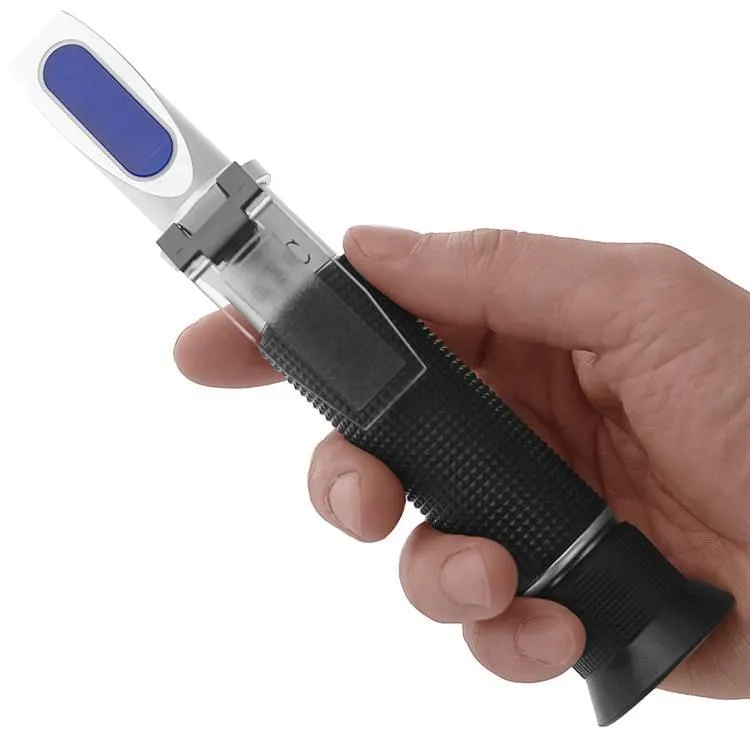

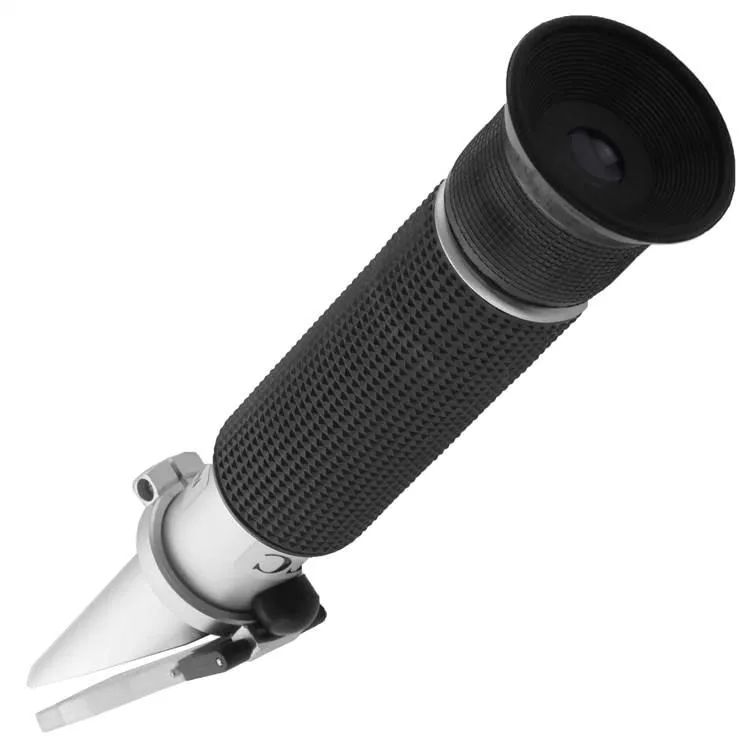

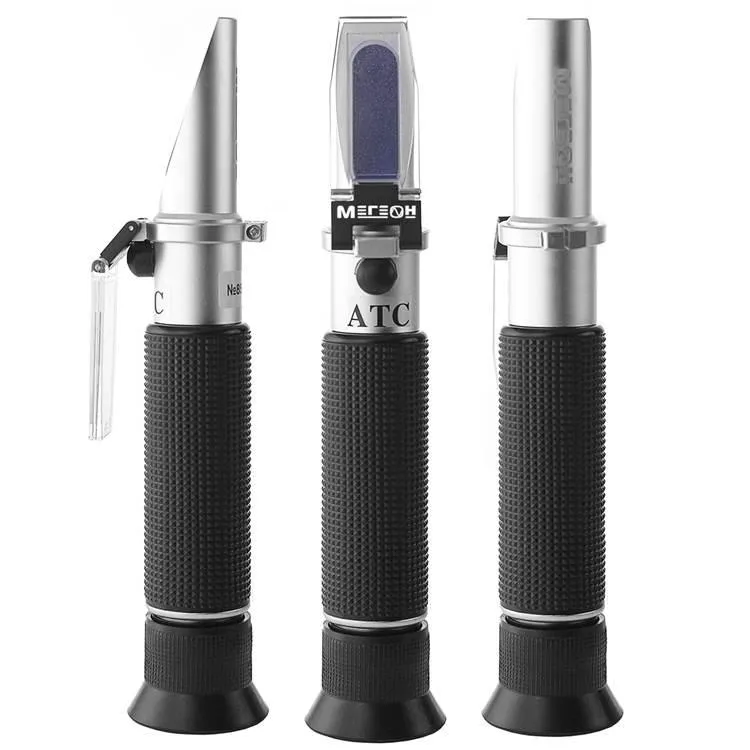

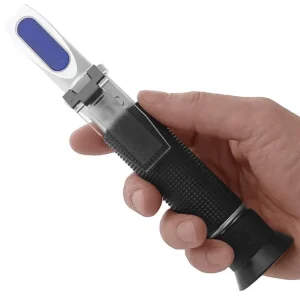

МЕГЕОН 72012 — рефрактометр для автомобилистов, который позволяет выполнять анализ всех наиболее часто используемых технических жидкостей на основе пропиленгликоля и этиленгликоля.
Простота эксплуатации, прочный корпус из алюминиевого сплава и отсутствие необходимости в источнике питания сделают прибор надежным помощником водителя в дороге.
Определяемые параметры:
- Измерение температуры замерзания антифриза, теплоносителя, хладоносителя (Пропиленгликоль).
- Определение температуры замерзания антифриза, теплоносителя, хладоносителя (Этиленгликоль).
- Измерение плотности электролита.
Особенности рефрактометра МЕГЕОН 72012:
- Система автоматической температурной коррекции (ATC) с широким диапазоном.
- Шкала измерения плотности электролита позволит оперативно следить за состоянием аккумуляторной батареи.
- Широкий диапазон регулировки фокусировки позволит легко использовать рефрактометр людям с ослабленным зрением.
- Не требуется источник питания.
- Простота эксплуатации.
- Прочный алюминиевый корпус.
- Компактная конструкция с прорезиненной ручкой.
- Минимальное количество вещества для анализа.
Технические характеристики МЕГЕОН 72012:
| Измеряемый параметр |
Плотность электролита: 1,10 … 1,40
Пропиленгликоль:-60 … 0°C
Этиленгликоль:-70 … 0°C |
| Разрешение |
Плотность электролита: 0,01
Пропиленгликоль: 5°C
Этиленгликоль: 5°C |
| Точность измерений |
Плотность электролита: ±0,01
Пропиленгликоль: ±1°C
Этиленгликоль: ±1°C |
| Система автоматической температурной коррекции (АТС) |
Да |
| Диапазон температур работы ATC |
0°С … 30°С |
| Габаритные размеры |
155х40х40мм |
| Габаритные размеры футляра |
208х87х55мм |
| Масса прибора |
90 г |
| Масса комплекта |
260 г |

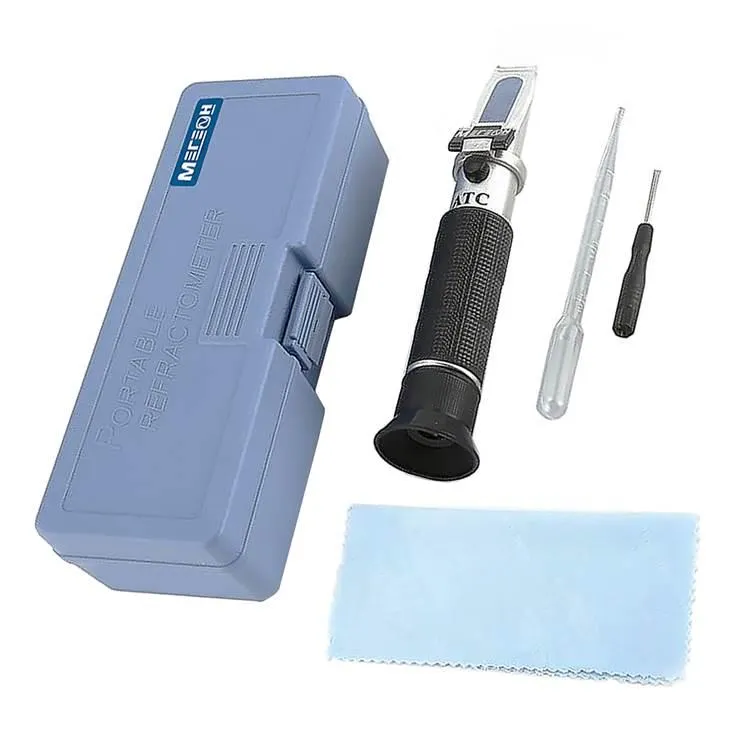

Комплект поставки:
- Рефрактометр МЕГЕОН 72012 — 1 шт.
- Отвёртка для калибровки — 1 шт.
- Салфетка — 1шт.
- Пипетка — 1 шт.
- Футляр для переноски и хранения — 1 шт.
- Руководство по эксплуатации — 1 экз.
Габариты в транспортной упаковке:
- Размеры, см: 5,5 x 24,3x 8,7
- Масса, кг: 0,28
Рефрактометры: общая информация
Рефрактометр — это специальный оптический прибор, который используют для измерения параметров различных веществ методом светопреломления.
Название прибора исходит из термина «рефракция» (лат. refractus — преломленный), который появился благодаря Исааку Ньютону ещё в начале XVIII века. Согласно Ньютону, рефракция — это атмосферно-оптическое явление, вызванное преломлением световых лучей в атмосфере.
Оно проявляется в кажущемся смещении удалённых объектов, а иногда — в кажущемся изменении их формы. С помощью рефрактометра можно измерять концентрацию веществ через коэффициент преломления света.
Сферы применения
Показатель преломления света необходим при проведении различных исследований. С его помощью определяют физические и химические параметры веществ, проверяют качество продуктов. Поэтому рефрактометры широко применяются:
- В пищевой промышленности: контроль крепости алкогольных напитков, расчёт массовой доли растворимых веществ и концентрации сахара, измерение содержания жира, белков, влажности мёда.
- В медицине: определение белка в сыворотке крови, плотности мочи, концентрации лекарств.
- В химии: измерение количества кислот, солей, металлов и пр. веществ, контроль степени полимеризации синтетических смол, пластмасс.
- В фармацевтической промышленности: изучение концентрации кислот, растворов лекарственных препаратов.
- В нефтегазовой промышленности: определение качества топлива, охлаждающих жидкостей для автомобилей, сельскохозяйственной техники, судов, анализ состава воздуха, влажности метана.
Конструкция
Стандартный рефрактометр состоит из нескольких основных деталей. Среди них:
- Призма. Главный оптический элемент, на который наносят изучаемое вещество. Выполняется из материала, обладающего высоким коэффициентом преломления света. Поэтому луч, проходящий через неё, попадает на шкалу под большим углом отклонения.
- Шкала. Градуированная окружность, на которую попадает луч, образуя две области: освещённую и неосвещённую. Коэффициент преломления высчитывается в зависимости от положения границы раздела. У большинства моделей есть сразу несколько шкал, а именно:- Water — водяная шкала, показатели которой расположены в диапазоне 12-27%. Для определения влажности вещества.
— Brix — для определения содержания сахара в мёде, со значениями 58-90%.
— Baume — для измерения плотности жидкости градусами Боме.
- Защитное стекло на шарнире. Сжимает и разглаживает исследуемый слой вещества, опускаясь на него гладкой поверхностью.
- Калибровочный винт. Вращается при помощи миниатюрной отвёртки, идущей в комплекте с прибором. Сам винт расположен на наклонном срезе. С его помощью можно настраивать оптическую схему.
- Система оптических линз. Линзы, окрашенные в синий цвет и обладающие однородной структурой, расположены внутри корпуса, в области наклонного среза. Они преломляют свет. Синий окрас обеспечивает чёткое разделение света и тени на шкале.
- Биметаллическая пластина. Встроенная пластина, предназначенная для корректировки оптических характеристик прибора в зависимости от температурного уровня. Уменьшает влияние температуры на коэффициент светопреломления.
- Монокуляр. Отверстие для наблюдения за результатами исследования.
Типы рефрактометров
- Лабораторный. Настольные рефрактометры, обладающие наибольшей точностью. Применяются для научных исследований.
- Промышленный. Стационарный прибор с автоматическим принципом работы, который чаще всего встраивается в различные технологические установки, контролируя состав веществ в режиме реального времени. Может подключаться к компьютеру.
- Портативный. Компактный измеритель, наиболее подходящий для оперативного применения. Есть два вида портативных рефрактометров: ручной и цифровой.
Первые изготавливаются без элементов питания и электросхем, измерение проводится только за счёт искусственного или дневного света. Цифровые работают от батареек, а показатели отображаются на встроенном ЖК-экране.
