Описание

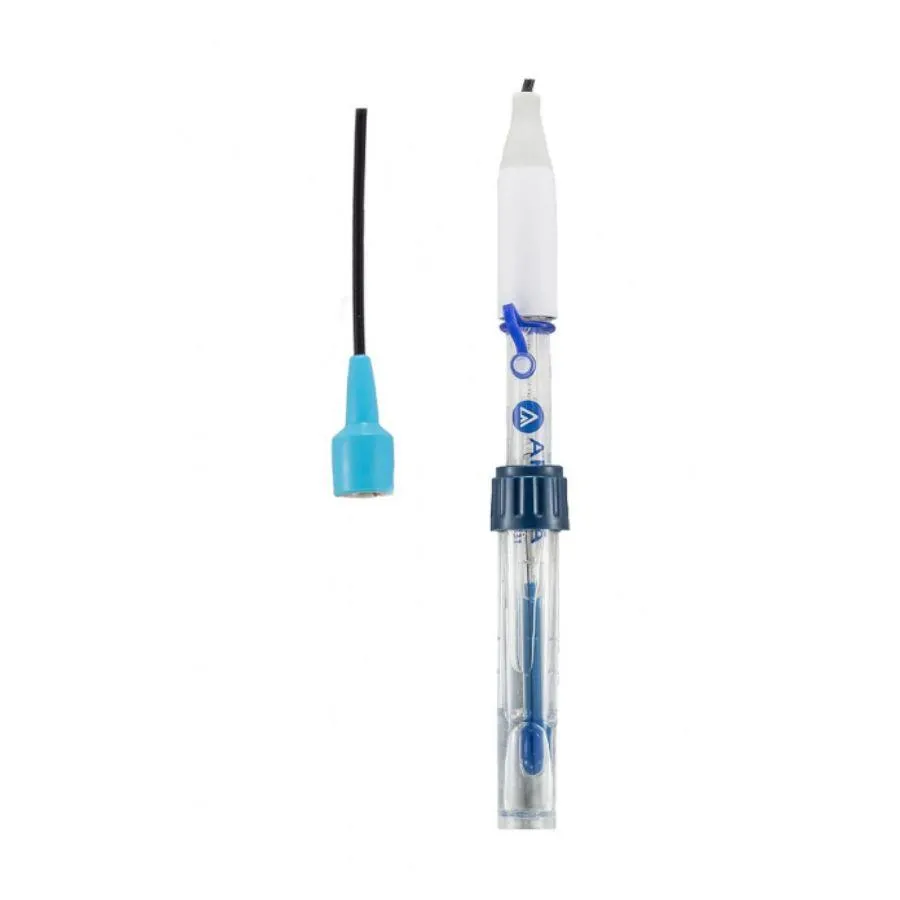

LabSen841 Стеклянный pH-электрод, созданный на основе запатентованной сенсорной технологии и высококачественных материалов из Швейцарии, предназначен для высокоточного измерения pH сильных щелочных растворов (10-14 pH).
Особенности электрода LabSen841:
- Стеклянная мембрана LabSen HA обеспечивает повышенную точность и повторяемость в сильных щелочных растворах (рН от 10 до 14), сводит к минимуму ошибки измерения щелочности.
- Полусферическая стеклянная мембрана в 10 раз прочнее традиционных стеклянных мембран, обладает высокой устойчивостью к ударам, предохраняя электрод от случайного повреждения.
- Система сравнения с длительным сроком службы имеет механизм улавливания ионов серебра для предотвращения засорения диафрагмы.
- Электрод использует стандартный разъем BNC, совместимый с любыми рН-метрами, использующими разъемы BNC. Датчик температуры не встроен. Пользователям необходимо иметь отдельный датчик температуры (например Apera Instruments MP500), чтобы использовать функцию автоматической термокомпенсации (ATC) или вручную вводить температуру для реализации температурной компенсации.
Технические характеристики модели LаbSеn841:
| Характеристика |
Значение |
| Измеряемый параметр |
pH |
| Материал: |
Бессвинцовое стекло |
| Датчик температуры: |
Нет |
| Диафрагма: |
Керамическая |
| Система сравнения: |
Ловушка ионов серебра |
| Электролит: |
3 М KCL |
| Длина: |
120 мм |
| Диаметр: |
12 мм |
| Форма мембраны: |
Полусфера |
| Сопротивление мембраны: |
< 500 MΩ |
| Диапазон: |
2-14 pH |
| Температурный диапазон: |
от 0 до 100°C |
| Разъем: |
BNC |
| Кабель: |
1 м |
Электроды для ph-метров — это селективные датчики ионов водорода (H+). В pH-электродах на самом деле используется два электрода, зонд (индикаторный электрод) и контрольный электрод. Как правило, эти два электрода расположены в едином корпусе («теле») электрода.
На конце тела электрода у зонда имеется тонкий слой чувствительного к водороду стекла. Напряжение зонда меняется в зависимости от активности ионов водорода (напряжение растет в кислой среде и уменьшается в щелочной среде). Контрольный электрод обеспечивает постоянное напряжение, которое мы используем для определения разницы с зондом. Суммарный mV отклик отправляется на измерительный прибор (счетчик), где конвертируется в pH-показатель.
Электроды для ph-метров бывают трех видов:
Измерительный электрод представляет собой стеклянный стержень с чувствительной стеклянной мембраной на конце. При погружении электрода в раствор на его поверхности формируется гелевый слой. Такой же гелевый слой сформирван на внутренней стороне мембраны из внутреннего электролита. В зависимости от кислотности среды ионы водорода [H+] диффундируют в гелевый слой или из него. Это создает потенциал на стеклянной мембране.
Электрод сравнения представляет собой стеклянный стержень, выполненный из стекла не чувствительного к ионам водорода [H+]. Нa его конце расположена диафрагма, через нее внутренний электролит медленно вытекает в раствор. Во внутренний электролит погружен элемент сравнения (серебро/хлорид серебра). Таким образом при погружении электрода в раствор элемент сравнения контактирует с раствором. И на контактах электрода возникает потенциал. Разность потенциалов электрода сравнения и измерительного электрода дают значение пропорциональное pH.
Комбинированный электрод представляет собой комбинацию измерительного электрода и электрода сравнения. Конструктивно измерительный pH электрод окружен электродом сравнения. Эти части имеют те же свойства и функции что и отдельные электроды. Комбинированные электроды получили большое распространение из-за простоты использования.
Часто комбинированный электрод совмещен с температурным датчиком. Внутрь электрода помещают термопару для температурной компенсации измеряемого значения pH.
