Описание

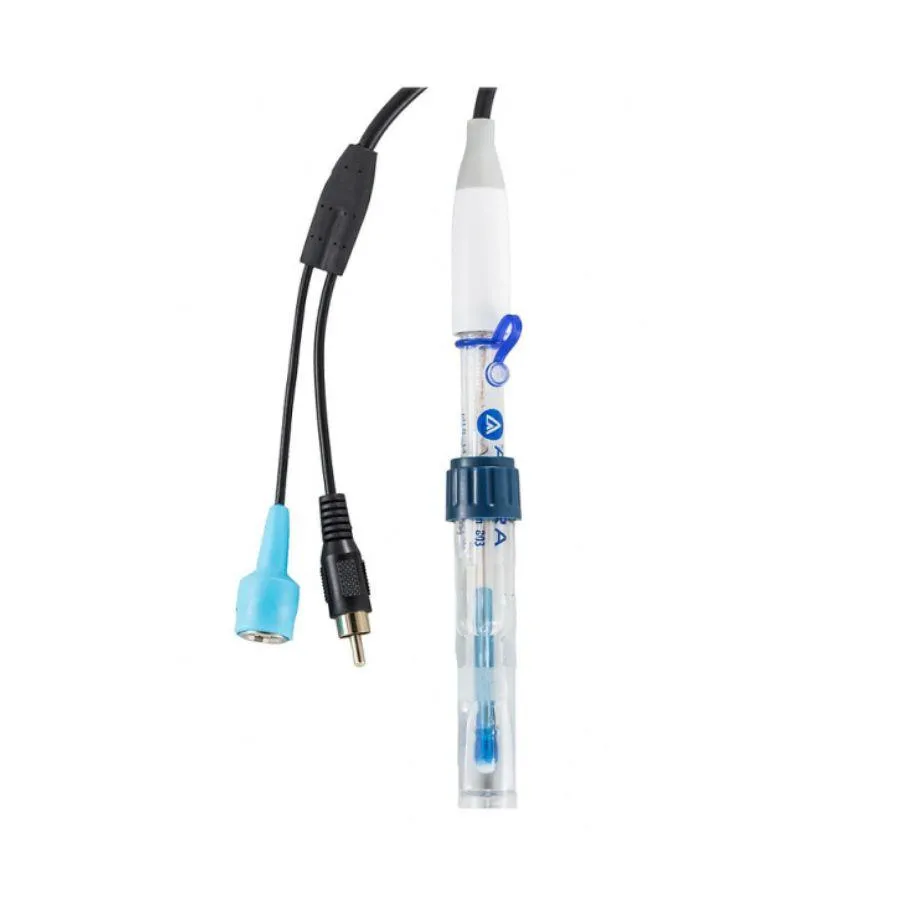

LabSen803 Электрод для измерения pH и температуры со стеклянным корпусом изготовлен с использованием запатентованной сенсорной технологии и высококачественных материалов из Швейцарии. Электрод LabSen803 предназначен для измерения рН чистой воды, такой как дистиллированная и деионизированная вода, а также других растворов с низкой ионной силой.
Особенности электрода LabSen803:
- Стеклянная мембрана LabSen L-типа с быстрой реакцией в растворах с низкой ионной силой благодаря своему свойству сверхнизкого сопротивления (<50 MΩ), обеспечивающая полностью стабилизированные показания за 30- 60 секунд.
- Подвижные рукавные диафрагмы — легко чистятся, особенно подходят для растворов с низкой ионной силой, эмульсий и суспензий. Скорость проникновения электролита можно регулировать с помощью перемещения рукавной диафрагмы.
- Запатентованная в Швейцарии структура комбинации pH и температуры уменьшает время отклика на изменяющуюся температуру на 40% по сравнению с обычным изолированным встроенным термистором, ускоряя ATC и процесс стабилизации.
- Совместим со всеми приборами Apera Instruments/ЭКОСТАБ с разъемами BNC и RCA, такими как PH 231, PC 243, РН 2121, РН 2131 и др. Может не подойти к приборам других марок из-за несовместимости термодатчика.
Технические характеристики модели LаbSеn803:
| Характеристика |
Значение |
| Измеряемый параметр |
pH / Температура |
| Материал: |
Бессвинцовое стекло |
| Датчик температуры: |
NTC 30 KΩ |
| Диафрагма: |
Подвижной рукав |
| Система сравнения: |
Ловушка ионов серебра |
| Электролит: |
3М KCL |
| Длина: |
130 мм |
| Диаметр: |
12 мм |
| Сопротивление мембраны: |
< 50 MΩ |
| Диапазон: |
1 — 11 pH |
| Температура. Диапазон: |
от 0 до 80°C |
| Разъем: |
BNC/RCA |
| Кабель: |
1 м |
Электроды для ph-метров — это селективные датчики ионов водорода (H+). В pH-электродах на самом деле используется два электрода, зонд (индикаторный электрод) и контрольный электрод. Как правило, эти два электрода расположены в едином корпусе («теле») электрода.
На конце тела электрода у зонда имеется тонкий слой чувствительного к водороду стекла. Напряжение зонда меняется в зависимости от активности ионов водорода (напряжение растет в кислой среде и уменьшается в щелочной среде). Контрольный электрод обеспечивает постоянное напряжение, которое мы используем для определения разницы с зондом. Суммарный mV отклик отправляется на измерительный прибор (счетчик), где конвертируется в pH-показатель.
Электроды для ph-метров бывают трех видов:
Измерительный электрод представляет собой стеклянный стержень с чувствительной стеклянной мембраной на конце. При погружении электрода в раствор на его поверхности формируется гелевый слой. Такой же гелевый слой сформирван на внутренней стороне мембраны из внутреннего электролита. В зависимости от кислотности среды ионы водорода [H+] диффундируют в гелевый слой или из него. Это создает потенциал на стеклянной мембране.
Электрод сравнения представляет собой стеклянный стержень, выполненный из стекла не чувствительного к ионам водорода [H+]. Нa его конце расположена диафрагма, через нее внутренний электролит медленно вытекает в раствор. Во внутренний электролит погружен элемент сравнения (серебро/хлорид серебра). Таким образом при погружении электрода в раствор элемент сравнения контактирует с раствором. И на контактах электрода возникает потенциал. Разность потенциалов электрода сравнения и измерительного электрода дают значение пропорциональное pH.
Комбинированный электрод представляет собой комбинацию измерительного электрода и электрода сравнения. Конструктивно измерительный pH электрод окружен электродом сравнения. Эти части имеют те же свойства и функции что и отдельные электроды. Комбинированные электроды получили большое распространение из-за простоты использования.
Часто комбинированный электрод совмещен с температурным датчиком. Внутрь электрода помещают термопару для температурной компенсации измеряемого значения pH.
