Описание
Лабораторный переносной кислородомер АЖА-101М (АЖА-101.1М, АЖА-101.2М) служит для оперативного измерения концентрации растворенного кислорода в технических растворах, природных и сточных водах. Данные модификации прибора различаются канальностью, комплектом поставки.
Кислородомер АЖА-101М может использоваться для контроля эффективности работы очистных сооружений, для проверки качества воды и степени охраны вод водопользователями (рыбохозяйственные пруды и водохранилища), центрами гигиены и эпидемиологии, гидрохимическими и гидробиологическими лабораториями, гидропостами, службами коммунального хозяйства.
В основу принципа действия кислородомеров положено преобразование выходного тока датчика пропорционально концентрации растворённого в воде кислорода, в напряжение, с индикацией результатов измерения в цифровой форме.
В комплект прибора входит измерительный преобразователь, измерительное устройство с амперометрическим датчиком растворённого в воде кислорода и набор запасных частей и принадлежностей.
В зависимости от типа измерительного устройства предусмотрены три модификации прибора:

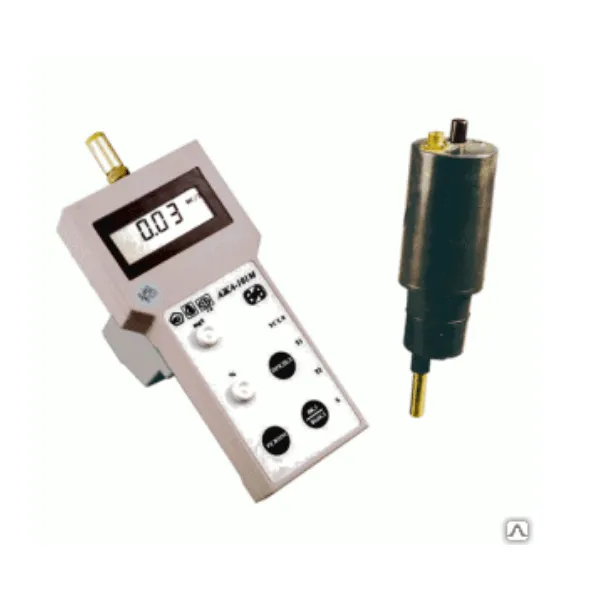

1) АЖА-101М — с измерительным устройством погружного типа;

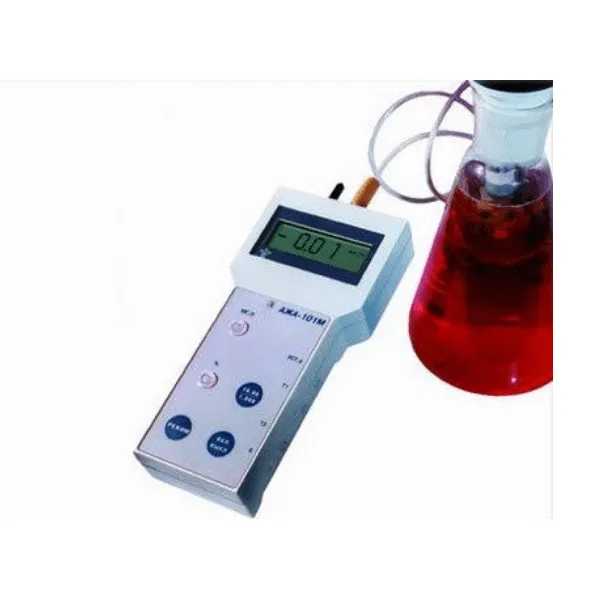

2) АЖА-101.1М — с измерительным устройством для проведения анализа воды в колбе;
3) АЖА-101.2М — с измерительными устройствами двух типов, входящих в предыдущие модификации.
Кислородомер АЖА-101М с модификациями имеет следующие особенности:
- Малые вес и габаритные размеры
- Портативность, универсальность и быстрота отклика
- Точность и простота использования и обслуживания
- Возможность измерения непосредственно в точке контроля в различных климатических условиях
- Кислородомер обеспечивает цифровую индикацию измеряемой величины
- Время установления рабочего режима не превышает 15 минут
- Тепловая инерционность термокомпенсатора не превышает 3 минут
- Автономное питание обеспечивает удобное использование в полевых и лабораторных условиях
Диапазоны и погрешности измерения АЖА-101М
Измеряемая величина | Единица измерения | Диапазон измерения | Дискретность | Пределы допускаемой абсолютной погрешности | |
преобразователя | прибора | ||||
Концентрация растворённого в воде кислорода | % О2 | от 0 до 199,9 | 0,1 | ± (0,4 + 0,005А*) | ± (2 + 0,01А) |
от 0 до 500 | — | ± (2 + 0,005А) | — | ||
от 0 до 320 | 1 | — | ± (4 + 0,01А) | ||
мг/л | от 0 до 19,99 | 0,01 | ± (0,04 + 0,005А) | ± (0,2 + 0,01А) | |
от 0 до 50 | — | ± (0,2 + 0,005А) | — | ||
от 0 до 30 | 0,1 | — | ± (0,4 + 0,01А) | ||
Температура анализируемой среды | °С | от 0 до +50 | 0,1 | ± 0,3 | ± 0,5 |
Примечания:
* — А — концентрация растворённого в воде кислорода % О2 (мг/л);
— в диапазонах концентраций (30 — 50) мг/л и (320 — 500) % О2 основная абсолютная погрешность прибора не нормируется.
Кислородомер АЖА-101М: технические характеристики устройства
Напряжение питания, В: | |
— от источника питания (4 батарейки) | 5 — 6 |
— от сети переменного тока частотой (50 ± 1) Гц через блок питания | 220+22-33 |
Сила тока, потребляемая от автономного источника питания, мА, не более | 15 |
Потребляемая мощность, В·А | 8 |
Габаритные размеры, мм, не более: | |
— преобразователь | 245×115×75 |
— устройство измерительное погружного типа (без кабеля) | Ø76×270 |
— устройство измерительное для измерений в колбе (без кабеля) | Ø58×220 |
Масса, кг, не более: | |
— АЖА-101М | 3 |
— АЖА-101.1М | 2,5 |
— АЖА-101.2М | 4 |
— преобразователь | 1 |
Средняя наработка на отказ преобразователя с учётом технического обслуживания, ч, не менее | 10000 |
Средний срок службы преобразователя, лет | 10 |
Межповерочный интервал, лет | 1 |
Поверка кислородомера производится в соответствии с методикой поверки МП ГМ 061-99 «Кислородомеры типа АЖА-101М. Методика поверки» и входящей в комплект технической документации.
Основные средства поверки:
- термометр ртутный стеклянный лабораторный ТЛ-4-2, ТУ 25-2021.003-88
- секундомер СОПпр-1 А-1, ТУ 25-1894.003-90
- вода дистиллированная ГОСТ 6709-72
- натрий сернистокислый безводный, ГОСТ 195-77
Комплектация устройств
Наименование | АЖА-101М | АЖА-101.1М | АЖА-101.2М |
Преобразователь | 1 | 1 | 1 |
Устройство измерительное погружное (длина 2,8 м) | 1 | — | 1 |
Устройство измерительное для колбы | — | 1 | 1 |
Датчик ДК-02М | 2 | 2 | 4 |
Блок сетевого питания | 1 | 1 | 1 |
Комплект принадлежностей и запасных частей | 1 | 1 | 1 |
Эксплуатационные документы | 1 | 1 | 1 |
Примечание: по отдельному заказу поставляется магнитная мешалка.
