Весовой терминал ID550

Описание

ID550 — это весовой терминал для подключения одних аналоговых весов или до 6 тензодатчиков. Выпускаемый в корпусах различного типа, весовой контроллер ID550 способен работать практически в любых условиях промышленного производства. Свойства и технические характеристики, присущие этому терминалу, позволяют создавать эффективные системы автоматизированного весового контроля при минимальных затратах.

В контроллер встроены светодиодный 6-разрядный сегментный дисплей с высотой символов 21 мм, 4 клавиши, а также интерфейс RS232/RS485 (поддерживает MODBUS-RTU).

Разрешающая способность АЦП: сертифицированная – 6000е, максимальная – 100’000d.

Степень пылевлагозащиты зависит от типа корпуса.

Особенности ID550:

• Предназначен для простых задач двухскоростного наполнения до целевого значения или разбраковки/классификации груза по массе.
• Интерфейс PROFINET для работы с контроллером Siemens.
• Класс промышленной защиты IP65 или IP66 в зависимости от типа корпуса.

Функции

• Обычное взвешивание
• Односкоростное/двухскоростное управление по целевому значению
• Передача веса в динамике
• Недовес/норма/перевес
• Контроль нижнего/верхнего предела уровня материала

Режимы калибровки терминала ID550:

• Поддерживает калибровку по 2 точкам
• Калибровка без эталонных гирь
• Удаленная калибровка через интерфейс связи ПЛК

Встроенные интерфейсы

COM1 (RS232/RS485), конфигурация поддерживает MODBUS-RTU.

Конструкция

Предлагается два типа корпуса:

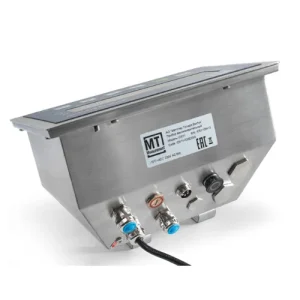

• Из нержавеющей стали AISI304, с адаптером для крепления на стойке, класс промышленной защиты — IP67
• Для встраивания в панель, класс промышленной защиты передней части — IP65

Электропитание от сети переменного тока напряжением 187-242 Вольт или от источника постоянного тока напряжением +24 Вольта.

Опциональные интерфейсы

• PROFINET (два порта, встроенный переключатель, Siemens ПЛК)
• EtherCAT
• 1 x аналоговый выход 4-20мА (16 бит)

Цифровые входы/выходы

• 4 входа/6 выходов (реле)
• 4 входа/6 выходов (транзисторный ключ)

Технические характеристики ID550:
