Весовой терминал ID511

Описание

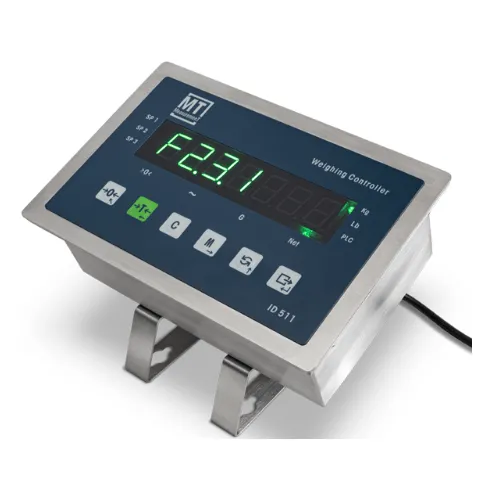

ID511 — это весовой терминал (контроллер) для подключения одних аналоговых весов или 12 тензодатчиков. Три типа корпуса дают широкие возможности для наиболее подходящего размещения терминала. Контроллер оснащен светодиодным 7-разрядным сегментным дисплеем с высотой символов до 26 мм и клавиатурой на 6 кнопок. Степень пылевлагозащиты терминала зависит от типа корпуса.

Весовой терминал ID511 обладает высокой точностью, надежностью и широкими коммуникационными возможностями. Он специально разработан для OEM-производителей машин и системных интеграторов с целью получения быстрых и точных результатов измерения веса от тензодатчиков и весовых модулей и их передачи на ПЛК через современные промышленные сети Ethernet и полевые интерфейсные шины.

Особенности модели:

• Широкий выбор интерфейсов для связи с ПЛК.
• Функции удаленного управления вводом/выводом по протоколам MODBUS, PROFIBUS, PROFINET, EtherNet/IP и CC-LINK.
• Возможность конфигурирования форматов обмена данными с ПЛК для замены терминалов других производителей в существующих системах управления взвешиванием.

Функции

Обычное взвешивание, двухскоростное управление по целевому значению и 8 простых выходов сравнения, контроль нижнего/верхнего предела уровня материала.

Режимы калибровки ID511:

• Поддерживает калибровку по 5 точкам
• Калибровка без эталонных гирь
• Удаленная калибровка через интерфейс связи ПЛК

Встроенные интерфейсы

• COM1 (RS232) и COM2 (RS232/RS485), конфигурация поддерживает MODBUS-RTU

или

• COM1 (RS232) и COM2 (RS485), Ethernet TCP/IP, конфигурация поддерживает MODBUS-TCP

Конструкция ID511:

Предлагается три типа корпуса:

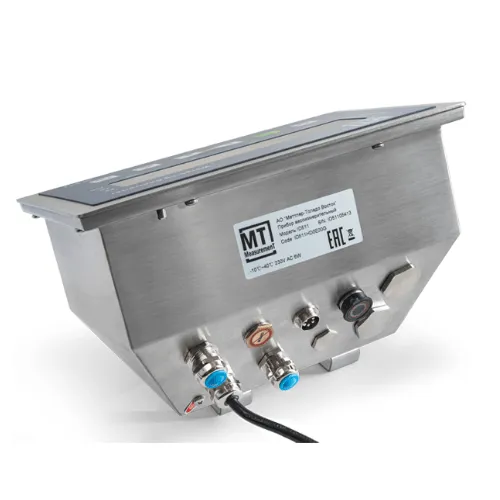

• Из нержавеющей стали AISI304, класс промышленной защиты — IP68/IP69K
• Для встраивания в панель, класс промышленной защиты передней части — IP65
• Для крепления на DIN-рейку в монтажный шкаф, класс промышленной защиты — IP20

Электропитание от сети переменного тока напряжением 187-242 Вольт или от источника постоянного тока напряжением +24 Вольта.

Опциональные интерфейсы

• PROFIBUS-DP (Siemens PLC)
• PROFINET (двойной LAN-порт, встроенный переключатель, Siemens PLC)
• EtherNet/IP (двойной LAN-порт, встроенный переключатель, Rockwell PLC, Delta PLC)
• СС-Link (Mitsubishi PLC)
• 1 x Аналоговый выход 4-20мА (16 бит)
• 2 x Аналоговый выход 4-20мА (16 бит)

Цифровые входы/выходы

• 8 входов/12 выходов (реле)
• 8 входов/12 выходов (транзисторный ключ)

Технические характеристики ID511
