Весовой терминал ID510

Описание

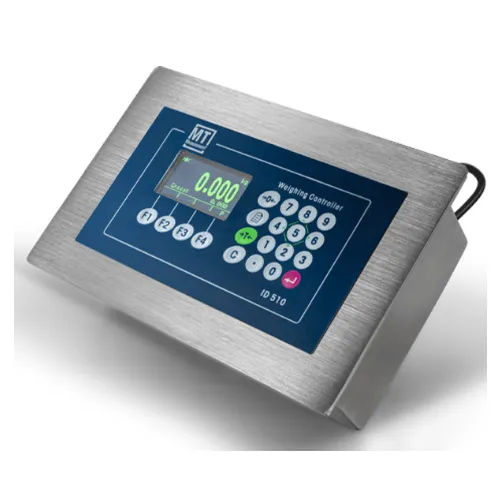

Весовой терминал ID510 представляет собой контроллер динамического взвешивания, специально разработанный для весов, работающих в режиме разгрузки. Терминал характеризуется высокой точностью, надежностью и широкими возможностями конфигурирования для удовлетворения потребностей сложных и агрессивных условий промышленных систем управления подачей материала.

Весовой контроллер ID510 использует передовую технологию для динамического управления потоком подачи путем регулировки работы приводов подачи (подающих шнеков, вибрационных питателей и насосов) в режиме реального времени, чтобы количественно подавать текучие материалы, такие как порошок, гранулы и жидкости.

К весовому терминалу возможно подключение одних аналоговых весов или до 8 тензодатчиков. ID510 оснащен корпусом настольного/настенного или панельного исполнения, матричным 6-значным OLED-дисплеем с высотой цифр 68 мм, цифровой клавиатурой и возможностью вывода даты и времени. Степень пылевлагозащиты зависит от типа корпуса.

Весовой терминал ID510 предназначен для взвешивания, где работа оператора контролируется распределенной системой управления (DCS), программируемым логическим контроллером (PLC), программируемым контроллером автоматизации (PAC), встроенным компьютером (EC), ПК или сервером. В приложениях для автоматизированного взвешивания объект или материал, которые необходимо взвесить, поступают на весы с помощью погрузочно-разгрузочного оборудования, конвейеров или роботов.

Особенности терминала:

• Возможность работы с различными типами контроллеров: Siemens, Rockwell, Delta, Mitsubishi.
• Встроенное ПО для автономного управления операциями дозирования, расфасовки, наполнения, пакетирования в различные виды тары.
• Удобство монтажа с учетом типа корпуса и типа электропитания.

Рабочие функции ID510:

• Обычное взвешивание
• Расфасовка сыпучих материалов
• Дозирование
• Высокоскоростной контроль веса
• Специальная версия наполнения
• Специальная версия для управления расфасовкой
• Версия управления разгрузкой весов
• Контроль суммарной массы
• Контроль скорости

Режимы калибровки

• Поддерживает калибровку по 5 точкам
• Калибровка без эталонных гирь
• Удаленная калибровка через интерфейс связи ПЛК

Встроенные интерфейсы

• COM1 (RS232) и COM2 (RS232/RS485), конфигурация поддерживает MODBUS-RTU

или

• COM1 (RS232) и COM2 (RS485), Ethernet, конфигурация поддерживает MODBUS-TCP

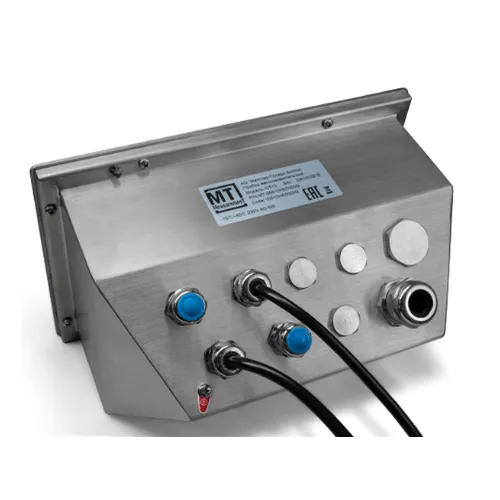

Конструкция ID510

Предлагается два типа корпуса:

• Из нержавеющей стали AISI30, класс промышленной защиты — P68;
• Для встраивания в панель, класс промышленной защиты передней части — IP65.

Электропитание от сети переменного тока напряжением 187-242 Вольт или от источника постоянного тока напряжением +24 Вольта.

Опциональные интерфейсы

• PROFIBUS-DP (Siemens PLC)
• PROFINET (двойной LAN-порт, встроенный переключатель, Siemens PLC)
• EtherNet/IP (двойной LAN-порт, встроенный переключатель, Rockwell PLC, Delta PLC)
• СС-Link (Mitsubishi PLC)
• 1 x аналоговый выход 4-20мА (16 бит)
• 2 x аналоговый выход 4-20мА (16 бит)

Цифровые входы/выходы

• 8 входов/12 выходов (реле)
• 8 входов/12 выходов (транзисторный ключ)

Технические характеристики ID510:
