Описание

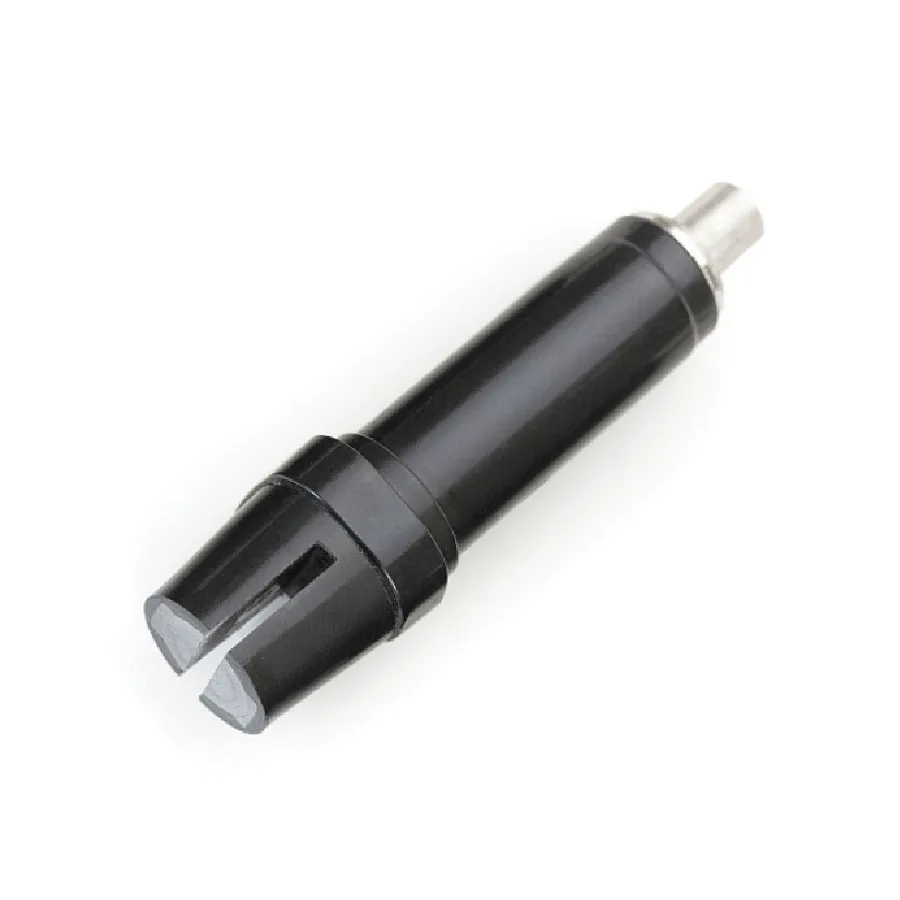

HI73311 Электрод проводимости специально разработан для высокоточных лабораторных измерений.
Это запасной амперометрический графитовый электрод (датчик) проводимости (EC) и TDS для тестеров HI98311 и HI98312.
Особенности тестеров HI98311 (DiST 5) и HI98312 (DiST 6) с электродом проводимости HI73311:
- Влагонепроницаемый корпус надежно защищающий электронную часть измерителей от воздействия пыли, влаги и грязи, что обеспечивает надежную работу и точность измерений в любых условиях;
- Индикатор стабильности показаний;
- Функция HOLD;
- Изменяемый фактор TDS и температурный коэффициент;
- Автоматическое распознавание калибровочного раствора и компенсация температуры;
- Индикатор уровня заряда батарей;
- Большой двухстрочний дисплей для одновременного отображения температуры, проводимости или солесодержания, а также служебной информации;
- Автоматическое выключение прибора;
- Расширенное меню с возможностью настройки коэффициента термокомпенсации (0…2.4%/°С) и фактора для расчета солесодержания (0.45 … 1.00);
- Надежная сменная графитовая ячейка.
Особенности и виды электродов: общая информация
Электроды для ph-метров — это селективные датчики ионов водорода (H+). В pH-электродах на самом деле используется два электрода, зонд (индикаторный электрод) и контрольный электрод. Как правило, эти два электрода располагаются в едином корпусе («теле») электрода.
На конце тела электрода у зонда имеется тонкий слой чувствительного к водороду стекла. Напряжение зонда меняется в зависимости от активности ионов водорода (напряжение растет в кислой среде и уменьшается в щелочной среде). Контрольный электрод обеспечивает постоянное напряжение, которое мы используем для определения разницы с зондом. Суммарный mV отклик отправляется на измерительный прибор (счетчик), где конвертируется в pH-показатель.
Электроды для ph-метров бывают трех видов:
Измерительный электрод представляет собой стеклянный стержень с чувствительной стеклянной мембраной на конце. При погружении электрода в раствор на его поверхности формируется гелевый слой. Такой же гелевый слой сформирван на внутренней стороне мембраны из внутреннего электролита. В зависимости от кислотности среды ионы водорода [H+] диффундируют в гелевый слой или из него. Это создает потенциал на стеклянной мембране.
Электрод сравнения представляет собой стеклянный стержень, выполненный из стекла не чувствительного к ионам водорода [H+]. Нa его конце располагается диафрагма, через нее внутренний электролит медленно вытекает в раствор. Во внутренний электролит погружен элемент сравнения (серебро/хлорид серебра). Таким образом при погружении электрода в раствор элемент сравнения контактирует с раствором и на контактах электрода возникает потенциал. Разность потенциалов электрода сравнения и измерительного электрода дают значение пропорциональное pH.
Комбинированный электрод представляет собой комбинацию измерительного электрода и электрода сравнения. Конструктивно измерительный pH электрод окружен электродом сравнения, эти части имеют те же свойства и функции что и отдельные электроды. Комбинированные электроды получили большое распространение из-за простоты использования.
Часто комбинированный электрод совмещен с температурным датчиком, внутрь электрода помещают термопару для температурной компенсации измеряемого значения pH.
