Весовой терминал FW650

Описание

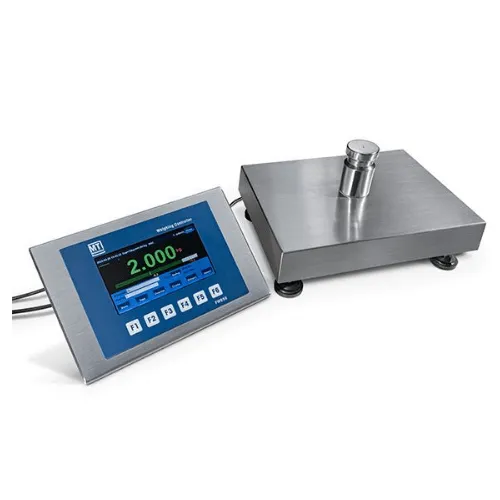

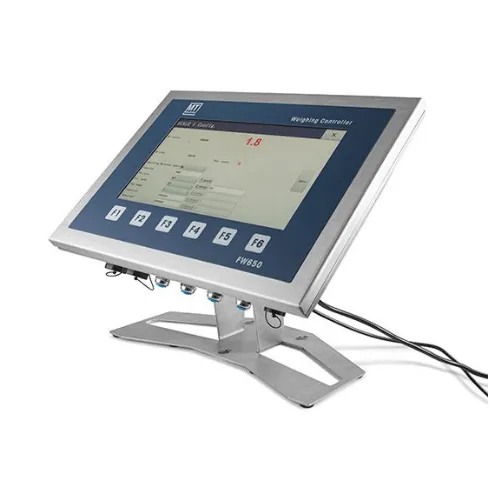

Весовой терминал FW650 подходит для работы с аналоговыми и цифровыми весами (до 3 каналов одновременно), а также для поддержки до 10 тензодатчиков. Контроллер оснащен цветным жидкокристаллическим дисплеем 7” или 13” с сенсорным экраном и дополнительными механическими функциональными клавишами.

Карта памяти FW650 – 32 Гб. Разрешающая способность АЦП: сертифицированная – 6000е, максимальная – 150’000d. Степень пылевлагозащиты терминала зависит от типа корпуса.

Весовой терминал FW650 в основном используется в интеллектуальных весовых системах Industrial 4.0 для решения таких задач, как взвешивание и маркировка, ручное и автоматическое дозирование, управление процессом взвешивания, поддержка MES и т.д.

Функции FW650:

• Обычное взвешивание
• Транзакционные операции с печатью этикетки
• Ручное дозирование/составление рецептур
• Автоматическое дозирование
• Складская система весовых полок
• Наполнение
• Расфасовка
• Прикладные конфигурируемые задачи

Система дозирования поддерживает до 1000 материалов, 50 рецептур и 50 производственных задач. Для каждого материала можно задать название, целевую массу, верхний и нижний допуски. Записи о взвешивании можно сохранять (дата и время, результаты отдельных взвешиваний или суммарное значение), искать и удалять, а также экспортировать на USB-накопители.

В настройках весового терминала доступны два уровня доступа: администратор и оператор. Администратор может указать информацию о материалах и операторах, определить другие важные настройки, а также удалять и экспортировать данные о взвешивании. Дополнительно можно настроить три уровня полномочий и журнал изменений.

Особенности терминала:

• Адаптация к конкретным требованиям и особенностям производства.
• Надежное управление процессом взвешивания в любых условиях.
• Безошибочная интеграция данных повышает прослеживаемость и прозрачность бизнес-процессов.
• Функции управления рецептурами и процессом подачи материала предотвращают ошибки оператора и потери, что приводит к повышению рентабельности и предсказуемости результатов производства.

Режимы калибровки FW650:

• Поддерживает калибровку по 5 точкам
• Калибровка без эталонных гирь
• Удаленная калибровка через интерфейс связи ПЛК

Встроенные интерфейсы

• COM1 (RS232), COM2 (RS485), COM3 (RS232/RS485), COM4 (RS232/RS485);
• 4 х USB (внешняя беспроводная клавиатура, «мышка», внешний накопитель, сканер штрих-кода)
• 2 х Ethernet TCP/IP (со встроенной функцией переключения)

Стандартная конфигурация поддерживает UDP, TCP, Modbus-RTU и Modbus-TCP.

Конструкция

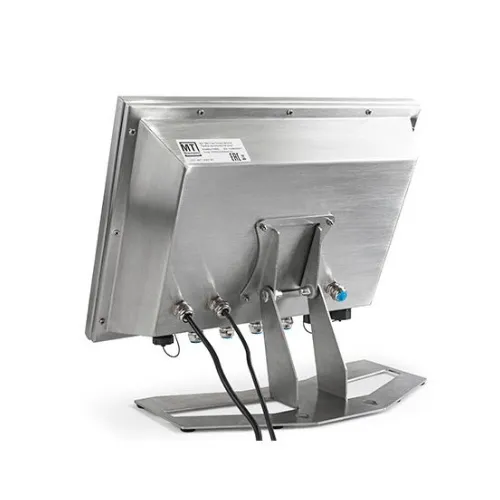

Предлагается два типа корпуса с размерами дисплея 7” и 13” каждый:

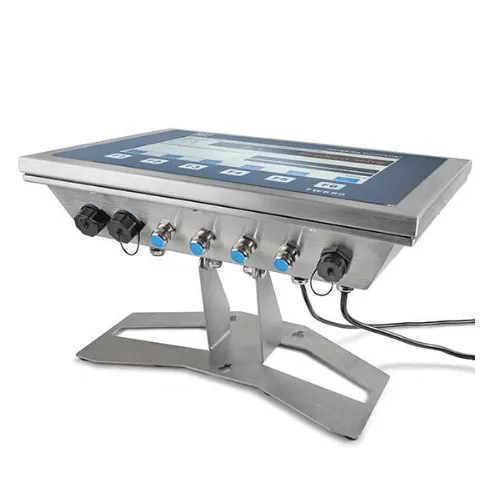

• Из нержавеющей стали AISI304, настольного исполнения или с адаптером для крепления на стойке, класс промышленной защиты — IP68 или IP69k
• Для встраивания в панель, класс промышленной защиты передней части — IP65

Электропитание от сети переменного тока напряжением 187-242 Вольт или от источника постоянного тока напряжением +24 Вольта.

Опциональные интерфейсы

• PROFIBUS-DP (Siemens PLC)
• PROFINET (двойной сетевой порт, встроенный коммутатор, Siemens PLC)
• EtherCat
• EtherNet/IP (двойной сетевой порт, встроенный коммутатор, ПЛК Rockwell, ПЛК Delta)
• CC-link (Mitsubishi PLC)
• 1 x 4-20mA (16-битный прецизионный ЦАП)
• 2 x 4-20mA (16-битный прецизионный ЦАП)

Цифровые входы/выходы

• 4 входов/6 выходов (транзисторный ключ)
• 8 входов/12 выходов (транзисторный ключ)

К ним можно подключить ножной переключатель, трехцветный аварийный индикатор и другое входное и выходное оборудование.

Технические характеристики FW650:
