Описание

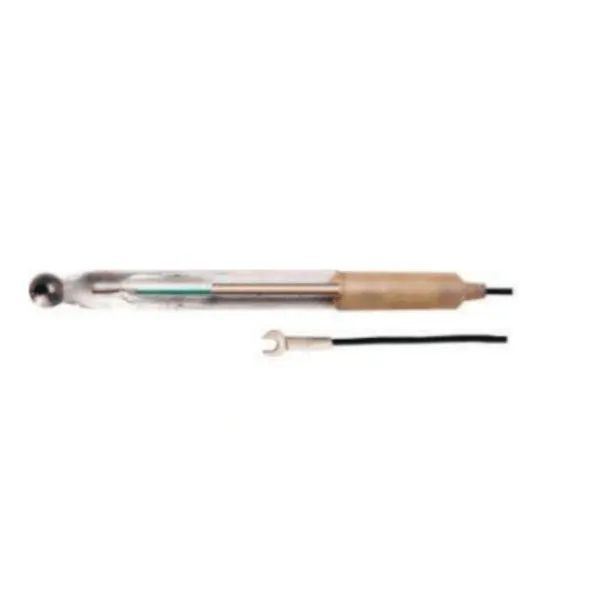

Электрод стеклянный промышленный ЭСП-04-14 для измерения pH имеет запаянную конструкции общего назначения с высокой стабильностью параметров. Предназначен для измерения величины pH в лабораторных условиях.
ЭСП-04-14 используется для измерения и преобразований активности ионов водорода пульп и водных растворов в значения ЭДС (электродвижущей силы). Исключение составляют растворы, которые содержат фтористоводородную кислоту или ее соли, образующие пленку и осадок на рабочей поверхности электродов.
Электрод рассчитан на использование вместе с любым вспомогательным электродом для применения в промышленных чувствительных элементах.
Особенности электрода ЭСП-04-14:
- Выпускаются с тремя координатами изопотенциальной точки
- Используется при температуре до 40ºС
- Вывод для подсоединения к арматуре (прибору) может быть выполнен как из провода, так и
экранированного кабеля.
Колпачок электрода выполнен заподлицо со стеклянным корпусом для установки в арматуру чувствительных элементов: АПг-2, АМ-1, ДПг-4М, ДМ-5М и др.
Технические характеристики стеклянных электродов ЭСП-04-14
Параметр | ЭСП-04-14 |
Диапазон измерения рН | 0 … 12 рН при 25 ºС |
Температура анализируемой среды | 0 … 40 ºС |
Давление анализируемой среды, мПа | -0,09 … +0,6 |
Координаты изопотенциальной точки (шифр) | рНи = 4,25 рН, Еи = -25 мВ (шифр 4) |
рНи = 7,2 рН, Еи = -20 мВ (шифр 7) | |
рНи = 10 рН, Еи = -25 мВ (шифр 10) | |
Электрическое сопротивление, Мом | (50 ± 40) 20 ºС |
Индикаторная часть электрода | Специальное стекло |
Габаритные размеры электрода, не более: | |
— диаметр погружной части | 12 мм |
— длина электрода | 155 мм |
— выводной проводник, длина | провод или кабель от 200 до 3000 мм |
Разъем | №2 – для провода, №1 – для кабеля |
Общая информация
Лабораторные электроды подключаются к разным устройствам для определения тех или иных показателей. По своему назначению бывают:
- pH электроды
- ОВП электроды
- Электроды для кондуктометров
- Ионоселективные электроды
- Электроды сравнения
- Температурные электроды
Наиболее многочисленные электроды рН и ОВП. Эти показатели имеют наиважнейшее значение для человека, и их определение требуется в самых разных местах. Так показатель рН отмечает кислотность или, наоборот, наличие оснований в водном растворе. Данный показатель важен для воды бассейнов, центрального водоснабжения, но особенно для воды озёр, ставков и иных водоёмов. Важно наблюдать уровень рН для кожи человека и для продуктов, которые могут нарушить кислотность желудка и привести к нарушениям обмена веществ.
Ещё один показатель – электропроводность, определяемая кондуктометрами, которые используют для морской воды и концентрированных солевых растворов. А также для электролитов и минеральных вод. Такие электроды подходят для обычных наблюдений и решения стандартных задач в лабораториях предприятий или институтов.
Кроме того, имеются ионоселективные электроды для определения ионов разных веществ. А также электроды сравнения, у которых сбоку в стеклянном корпусе имеется специальное отверстие. Самый стойкий к внешним воздействиям — это температурный датчик из нержавеющей стали. Он рассчитан на температуру от минус десяти до плюс ста десяти градусов.
Электрод не рекомендуется погружать полностью, что бы не было попадания влаги в месте соединения с кабелем. А в некоторых случаях, например, при выпадении осадка или при использовании подогрева образца, нельзя упирать их в дно. Поэтому часто используются штативы для фиксации электродов на нужной высоте.
