Описание

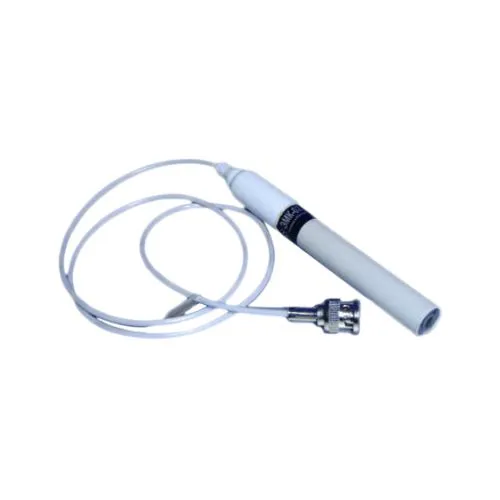

ЭМК-02 Измерительно-чувствительный элемент для нитратомера портативного «Нитрат-тест» — комбинированный нитрат-селективный электрод для экспресс-оценки концентрации нитратов без пробоподготовки методом прикладывания к срезу плода.
Особенности электрода ЭМК-02:
- Чувствительная ион-селективная мембрана расположена на торце цилиндрического корпуса, для проведения замера достаточно приложить торец к влажному от сока срезу плода. Такое техническое решение не имеет аналогов и запатентовано.
- Изменение в единицах активности Нитрат-ионов, либо в массовой доле (мг\кг).
- Наличие значений предельно допустимой концентрации NO3 для различных типов плодоовощной продукции в памяти прибора.
- Микропроцессорное управление, мембранная клавиатура, возможность экспресс — измерений.
- Автономное питание , либо возможность работы от сети через адаптер (в комплекте поставки).
Электроды для ph-метров — это селективные датчики ионов водорода (H+). В pH-электродах на самом деле используется два электрода, зонд (индикаторный электрод) и контрольный электрод. Как правило, эти два электрода расположены в едином корпусе («теле») электрода.
На конце тела электрода у зонда имеется тонкий слой чувствительного к водороду стекла. Напряжение зонда меняется в зависимости от активности ионов водорода (напряжение растет в кислой среде и уменьшается в щелочной среде). Контрольный электрод обеспечивает постоянное напряжение, которое мы используем для определения разницы с зондом. Суммарный mV отклик отправляется на измерительный прибор (счетчик), где конвертируется в pH-показатель.
Электроды для ph-метров бывают трех видов:
Измерительный электрод представляет собой стеклянный стержень с чувствительной стеклянной мембраной на конце. При погружении электрода в раствор на его поверхности формируется гелевый слой, такой же гелевый слой сформирован на внутренней стороне мембраны из внутреннего электролита. В зависимости от кислотности среды ионы водорода [H+] диффундируют в гелевый слой или из него, создавая потенциал на стеклянной мембране.
Электрод сравнения представляет собой стеклянный стержень, выполненный из стекла не чувствительного к ионам водорода [H+], на конце которого расположена диафрагма, через нее внутренний электролит медленно вытекает в раствор. Во внутренний электролит погружен элемент сравнения (серебро/хлорид серебра). Таким образом при погружении электрода в раствор элемент сравнения контактирует с раствором и на контактах электрода возникает потенциал. Разность потенциалов электрода сравнения и измерительного электрода дают значение пропорциональное pH.
Комбинированный электрод представляет собой комбинацию измерительного электрода и электрода сравнения. Конструктивно измерительный pH электрод окружен электродом сравнения, эти части имеют те же свойства и функции что и отдельные электроды. Комбинированные электроды получили большое распространение из-за простоты использования.
Часто комбинированный электрод совмещен с температурным датчиком, внутрь электрода помещают термопару для температурной компенсации измеряемого значения pH.
