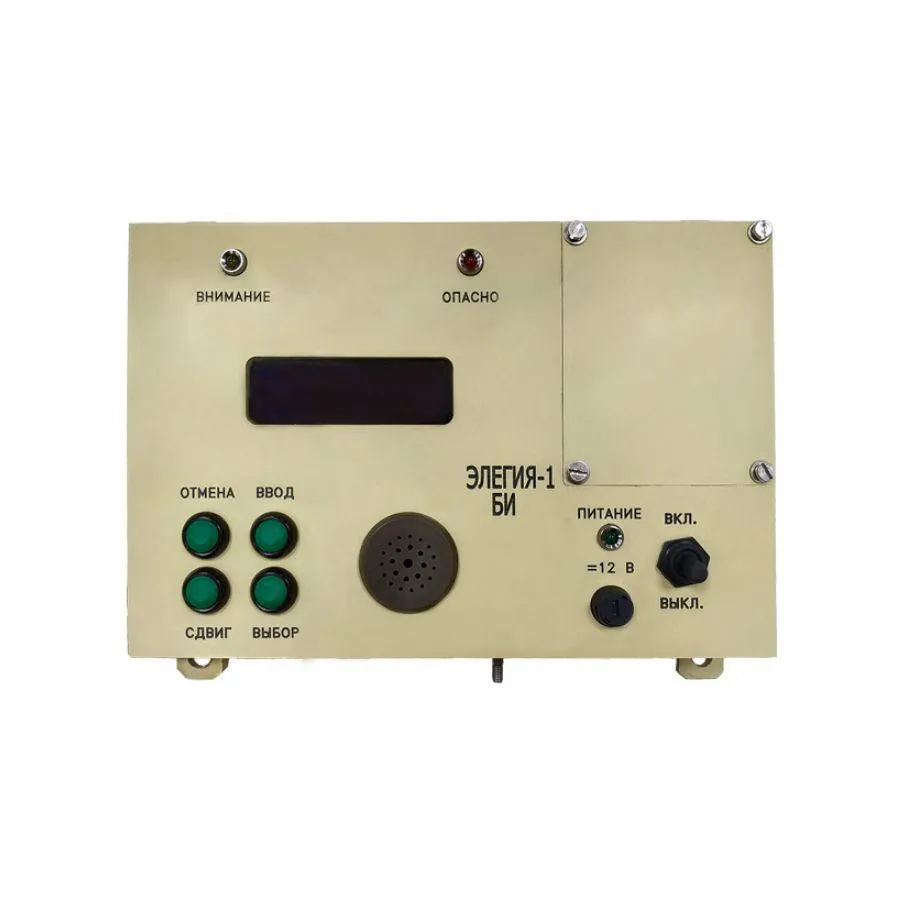

Газобарометрический комплекс ЭЛЕГИЯ-1

Описание

Комплекс  ЭЛЕГИЯ-1  выполняет контроль параметров гипербарической газовой среды для стационарных и переносных барокамер с рабочим абсолютным давлением до 12 кгс/см².
Устройство предназначено для непрерывного автоматического контроля и индикации следующих параметров: парциального давления и объёмной доли кислорода и диоксида углерода, избыточного давления, температуры, влажности, а также — для формирования световой и звуковой сигнализации при достижении показаниями кислорода и диоксида углерода пороговых значений.
Применяется в системах жизнеобеспечения, для обеспечения безопасных условий труда, а также для контроля технологических процессов в промышленности.

Особенности комплекса ЭЛЕГИЯ-1:

• Для контроля парциального давления кислорода используется цифровой датчик кислорода «ДК-32Ц1». В результате электрохимической реакции между катодом и анодом датчика кислорода «ДК-32Ц1» вырабатывается сигнал постоянного тока. Встроенным в датчик микроконтроллером происходит оцифровка аналогового сигнала электрохимической ячейки, коррекция и передача в цифровом виде в БП.
• Для контроля парциального давления диоксида углерода используется оптический инфракрасный датчик. Принцип работы основан на схеме двухканальной бездисперсионной оптической спектроскопии.
• Для контроля температуры и влажности используется цифровой датчик SHT31.
• Для контроля давления применяется датчик абсолютного давления MS5837-30BA. При пересчете абсолютного давления в избыточное давление, м вод. ст., в качестве значения атмосферного давления используется давление, равное 760 мм рт.ст.
• Способ проникновения анализируемой газовой среды в БП — диффузионный.
• Информация об контролируемых значениях параметров гипербарической газовой среды передается и отображается на дисплее БИ и является основным режимом работы комплекта.

Технические характеристики модели ЭЛЕГИЯ:

Газоанализатор (анализатор газов, газовый детектор, газосигнализатор) (англ. gas detector, gas analyzer, gas monitor) – контрольно-измерительное устройство, предназначенное для измерения состава и количества концентраций одного измеряемого газа или группы измеряемых газов и паров в газовоздушной смеси.
В газоанализаторах на чувствительный элемент (ячейку, сенсор) подаётся газовая смесь. Многокомпонентные переносные газоанализаторы объединяют несколько сенсоров на разные газы, размещённых в одном корпусе.
Стационарные приборы могут иметь несколько выносных блоков датчиков на определённые компоненты.

Классификация по назначению

Газоанализаторы производятся посредством различных методов и способов измерения.
Основные задачи измерения:
— мониторинг атмосферы рабочей зоны (безопасность);
— мониторинг промвыбросов (экология);
— мониторинг техпроцессов (технология);
— мониторинг газов в воде и других жидкостях;
— мониторинг рудничной атмосферы;
— мониторинг выхлопных газов автомобилей (дизельных и бензиновых)
