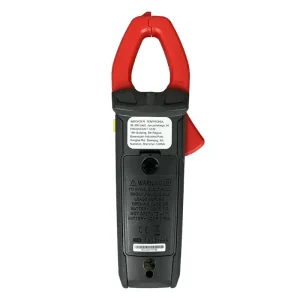

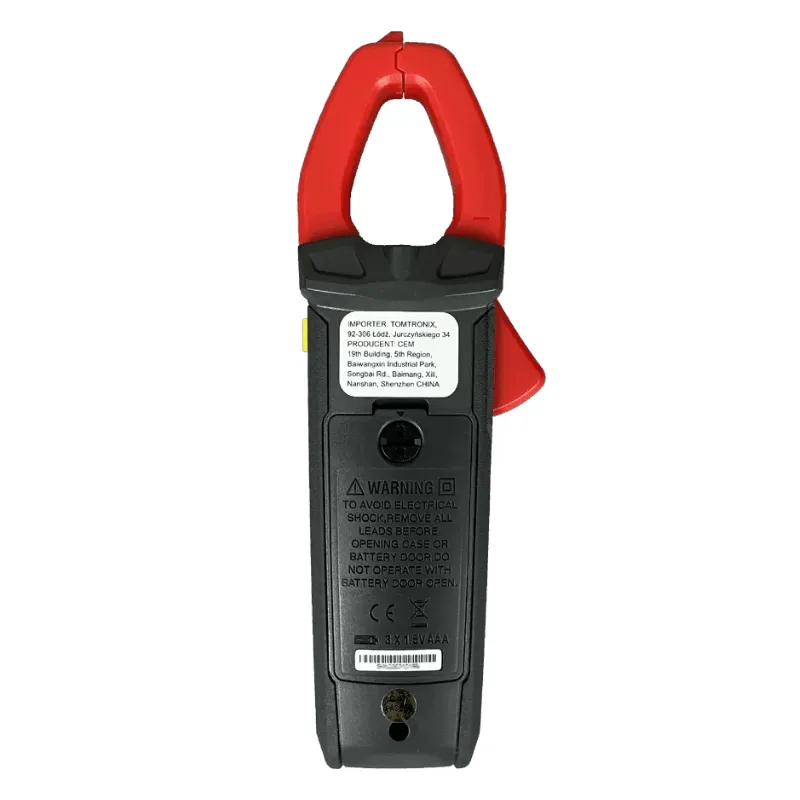

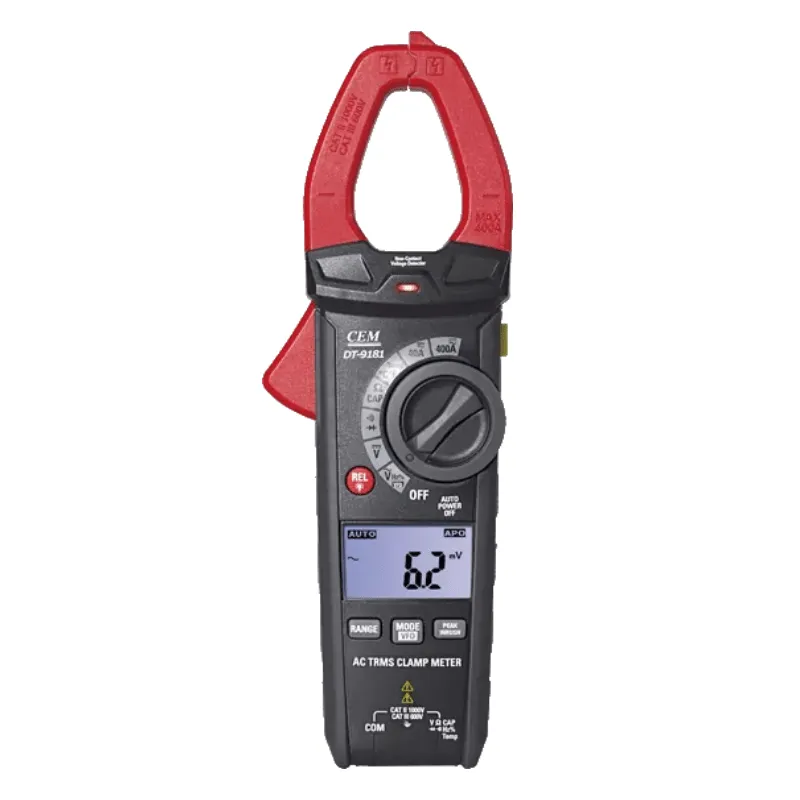

Токоизмерительные клещи DT-9181. ЖК-дисплей с подсветкой с максимальным индицируемым числом, 4000 отсчётов. Термопара тип К. Входное сопротивление 10 МОм. Диапазоны частоты 45 Гц…1 кГц. Размер охвата 30 мм. 3 измерения в сек.
DT-9181 — это прибор для измерения параметров тока без прерывания цепи и отключения электропитания. Это даёт возможность обнаружить неисправность, которую нельзя выявить при отсутствии питания. Удобный в работе, компактный и эффективный инструмент является незаменимым как для профессионального, так и для бытового использования.
Чаще всего токоизмерительные клещи используют для замеров в цепях с переменным током, именно поэтому их называют токовыми. Принцип работы прибора заключается в измерении магнитного потока, создаваемого электричеством. То есть устройство определяет уровень напряжения, создаваемого ЭДС во вторичной обмотке одновиткового трансформатора.
| Функция | Диапазон | Разрешение | Погрешность (% от показаний + цифры) |
| Истинное среднеквадратичное значение переменного тока | 40,00 A | 10 мA | ±2,0 % от показаний ± 8 цифр |
| 400,0 A | 100 мA | ±2,5 % от показаний ± 8 цифр | |
| Защита от превышения диапазона: максимальное входное значение 400 А | |||
| Погрешность указывается в пределах от 5 до 100 % от диапазона измерений | |||
| Частотная характеристика: истинное среднеквадратичное значение от 50 до 60 Гц | |||
| Максимальное входное значение пускового тока: 400 А; чувствительность к пусковому току: >2 А | |||
| Постоянный ток | 40,00 A | 10 мA | ±2,0 % от показаний ± 8 цифр |
| 400,0 A | 100 мA | ±2,5 % от показаний ± 8 цифр | |
| Защита от превышения диапазона: максимальное входное значение 400 А | |||
| Истинное среднеквадратичное значение напряжения переменного тока (с частотным преобразователем) | 4,000 В | 1 мВ | ±1,2 % от показаний ± 5 цифр |
| 40,00 В | 10 мВ | ||
| 400,0 В | 100 мВ | ||
| 1000 В | 1 В | ±1,5 % от показаний ± 5 цифр | |
| Диапазон испытательного напряжения переменного тока преобразователя частоты: от 100 до 600 В | |||
| Полоса пропускания напряжения переменного тока: от 50 до 1000 Гц (синус); 50/60 (любые волны) | |||
| Погрешность указывается в пределах от 5 до 100 % от диапазона измерений. | |||
| Максимальное входное значение: 1000 В ср. квадр. пер. тока Максимальное ПИКОВОЕ входное значение: 1000 В |
|||
| Напряжение постоянного тока | 4,000 В | 1 мВ | ±1,0 % от показаний ± 3 цифры |
| 40,00 В | 10 мВ | ||
| 400,0 В | 100 мВ | ||
| 1000 В | 1 В | ±1,2 % от показаний ± 3 цифры | |
| Максимальное входное значение: 1000 В пост. тока | |||
| Сопротивление | 400,0 Ом | 0,1 Ом | ±1 % от показаний ± 4 цифры |
| 4,000 кОм | 1 Ом | ±1,5 % от показаний ± 2 цифры | |
| 40,00 кОм | 10 Ом | ||
| 400,0 кОм | 100 Ом | ||
| 4,000 МОм | 1 кОм | ±2,0% от показаний ± 5 цифр | |
| 40,00 MОм | 10 кОм | ±3% от показаний ± 8 цифр | |
| Входная защита: 300 В пост. тока или 300 В пер. тока | |||
| Емкость (автоматический выбор диапазона) | 99,99 нФ* | 0,01 нФ | ±4.5 % от показаний ± 20 цифр |
| 999,9 нФ | 0,1 нФ | ±3,0 % от показаний ± 5 цифр | |
| 9,999 мкФ | 0,001 мкФ | ||
| 99,99 мкФ | 0,01 мкФ | ||
| 999,9 мкФ | 0,1 мкФ | ||
| 9,999 мФ | 0,001 мФ | ||
| 99,99 мФ | 0,01 мФ | ±5 % от показаний ± 5 цифр | |
| Входная защита: 300 В пост. тока или 300 В пер. тока ср. квадр.
*< 99,99 нФ (технические требования отсутствуют) |
|||
| Частота с измерительными проводами (напряжение пер. тока) | от 10 Гц до 100 кГц | ±1,0 % от показаний ± 5 цифр | |
| Входная защита: 1000 В пер. тока ср. квадр.; чувствительность: > 15 В пер. тока ср. квадр. | |||
| Частота
(пер. ток) |
от 45 Гц до 1 кГц | ±1,0 % от показаний ± 5 цифр | |
| Чувствительность: > 20 A | |||
| Коэффициент заполнения | от 20,0 до 80,0 % | 0,1 | ±1,2 % от показаний ± 10 цифр |
| Температура | от –20 до 1000 °C | 0,1/1 °C | ±3 % от показаний ± 3 °C |
| от –4 до 1832 °F | 0,1/1°F | ±3 % от показаний ± 5 °F | |
| Датчик: термопара типа K; входная защита: 300 В пост. тока или 300 В пер. тока ср. квадр. | |||
| Функция | Условия испытаний | Показания | |
| Диод | Значение прямого пост. тока составляет около 1 мА, напряжение разомкнутой цепи МАКС. 3 В | Прямой перепад напряжения на диоде | |
| Непрерывность | Испытательный ток МАКС. 1,5 мA | Зуммер издает длинный звук, пока сопротивление составляет менее 50 Ом. | |
| Входная защита: 300 В пост. тока или 300 В пер. тока ср. квадр. | |||
| Открытие зажимов | Примерно 1,2 дюйма (30 мм) |
| Дисплей | ЖК-дисплей с подсветкой с максимальным индицируемым числом 3-3/4 цифры (4000) |
| Индикация низкого заряда батареи | Отображается значок |
| Индикация превышения диапазона | Отображается «OL» |
| Скорость измерений | 3 считывания в секунду, номинал |
| Датчик температуры | Термопара типа K |
| Входное полное сопротивление | 10 MОм (В пост. тока и В пер. тока) |
| Реакция переменного тока | Истинное среднеквадратичное значение (A пер. ток и В пер. тока) |
| Частота переменного тока (В) | 2 кГц |
| Рабочая температура | От 5 до 40 °C (от 41 до 104 °F) |
| Температура хранения | От –20 до 60 °C (от –4 до 140 °F) |
| Рабочая влажность | Макс. 80 % до 31 °C (87 °F) с линейным снижением до 50 % при 40 °C (104 °F) |
| Влажность хранения | <80 % |
| Рабочая высота над уровнем моря | Максимум 7000 футов (2000 метров) |
| Батарея | 3 батарейки «AAA» 1,5 В |
| Срок службы батареек | 30 ч (с включенной подсветкой), 100 ч (с выключенной подсветкой) |
| Автоматическое выключение | Примерно через 15 мин |
| Безопасность | Для использования внутри помещений и в соответствии с требованиями двойной изоляции согласно IEC1010-1 (2001): EN61010-2-030, EN61010-2-032, EN61010-2-033 Категория перенапряжения III 600 В, степень загрязнения 2 |

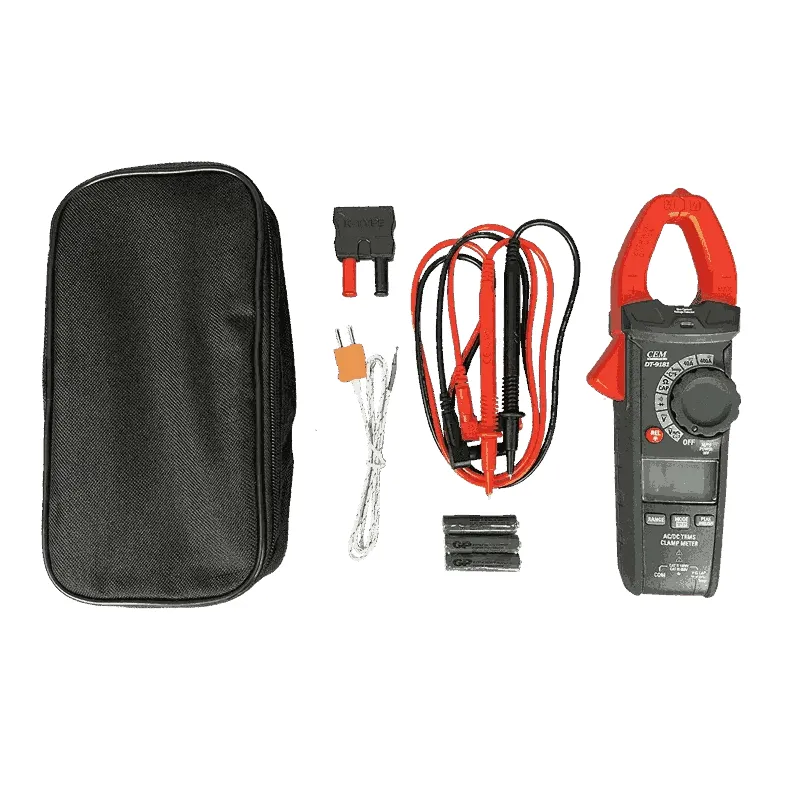

Комплектация:
Токоизмерительные клещи — это измерительный прибор, с помощью которого бесконтактным способом измеряется сила тока в проводнике, без разрыва цепи и повреждения изоляции проводника. Современные модели позволяют проводить замеры в проводниках диаметром до 68 мм и больше. Кроме того, в зависимости от модели, помимо силы тока, такими устройствами можно измерять (определять):
Линейка моделей включает устройства бытового применения и профессиональные приборы с большим числом дополнительных функций. Система снижения погрешностей встроенного типа позволяет уменьшить количества аварий на электросетях. Функция определения крест-фактора или соотношения среднеквадратичного и пикового значения тока является проблемой нелинейных нагрузок. Очень важно максимально точно определить данную величину, с целью достижения безаварийной работы ИБП — источника бесперебойного питания.
