Описание

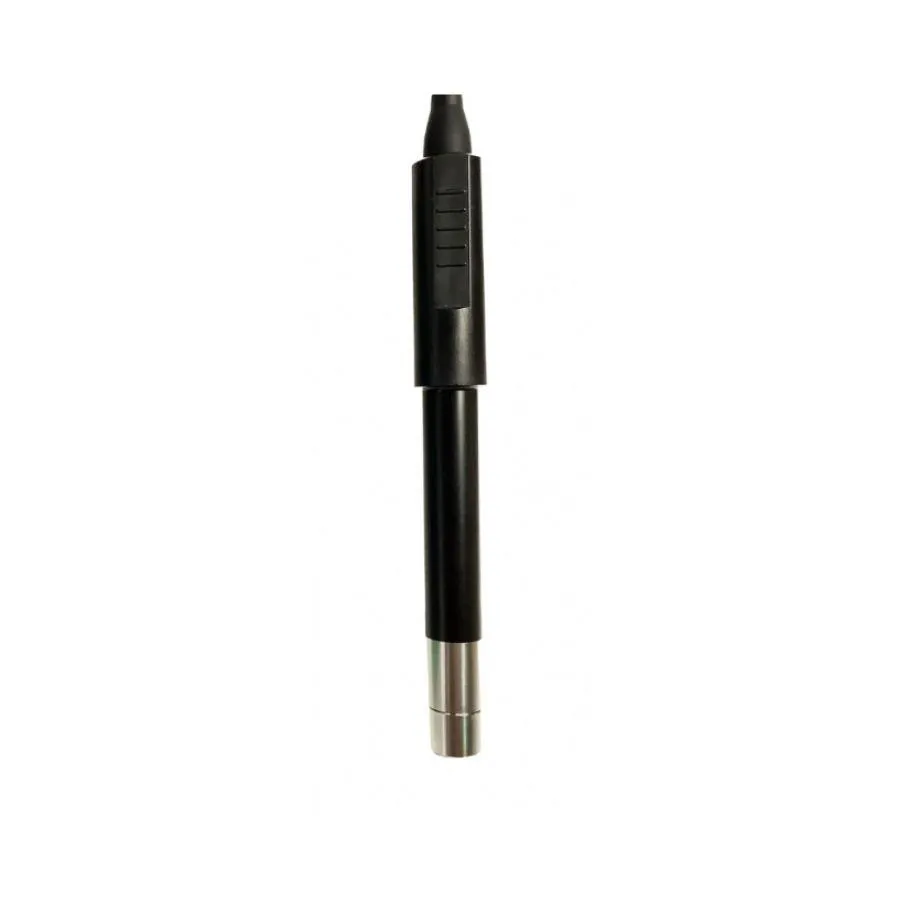

DO803 Люминесцентный оптический датчик растворенного кислорода служит для портативных оптических приборов ЭКОСТАБ DO234 и DO244.
Особенности модели DO803:
- Датчик оснащен современным оптической системой измерения растворенного кислорода(DO), которая имеет значительные преимущества по сравнению с традиционными гальваническими / полярографическими системами.
- Оптический датчик DO не потребляет кислород в жидкости, следовательно, скорость потока воды не требуется. Просто погрузите его в жидкость и получите показания.
- Для стабилизации показаний требуется всего 1-3 минуты. Частая калибровка не требуется. Калибровка занимает всего 1-2 минуты.
Технические характеристики датчика DО803:
| Характеристика |
Значение |
| Диапазон измерения: |
(0-20) мг/л (ppm),(0-200)%,0- 50°C |
| Кабель: |
3 м |
| Разъем: |
8-пин |
| Размер: |
ø14*105 мм |
Электроды для ph-метров — это селективные датчики ионов водорода (H+). В pH-электродах на самом деле используется два электрода, зонд (индикаторный электрод) и контрольный электрод. Как правило, эти два электрода расположены в едином корпусе («теле») электрода.
На конце тела электрода у зонда имеется тонкий слой чувствительного к водороду стекла. Напряжение зонда меняется в зависимости от активности ионов водорода (напряжение растет в кислой среде и уменьшается в щелочной среде). Контрольный электрод обеспечивает постоянное напряжение, которое мы используем для определения разницы с зондом. Суммарный mV отклик отправляется на измерительный прибор (счетчик), где конвертируется в pH-показатель.
Электроды для ph-метров бывают трех видов:
Измерительный электрод представляет собой стеклянный стержень с чувствительной стеклянной мембраной на конце. При погружении электрода в раствор на его поверхности формируется гелевый слой. Такой же гелевый слой сформирван на внутренней стороне мембраны из внутреннего электролита. В зависимости от кислотности среды ионы водорода [H+] диффундируют в гелевый слой или из него. Это создает потенциал на стеклянной мембране.
Электрод сравнения представляет собой стеклянный стержень, выполненный из стекла не чувствительного к ионам водорода [H+]. Нa его конце расположена диафрагма, через нее внутренний электролит медленно вытекает в раствор. Во внутренний электролит погружен элемент сравнения (серебро/хлорид серебра). Таким образом при погружении электрода в раствор элемент сравнения контактирует с раствором и на контактах электрода возникает потенциал. Разность потенциалов электрода сравнения и измерительного электрода дают значение пропорциональное pH.
Комбинированный электрод представляет собой комбинацию измерительного электрода и электрода сравнения. Конструктивно измерительный pH электрод окружен электродом сравнения, эти части имеют те же свойства и функции что и отдельные электроды. Комбинированные электроды получили большое распространение из-за простоты использования.
Часто комбинированный электрод совмещен с температурным датчиком, внутрь электрода помещают термопару для температурной компенсации измеряемого значения pH.
