Описание

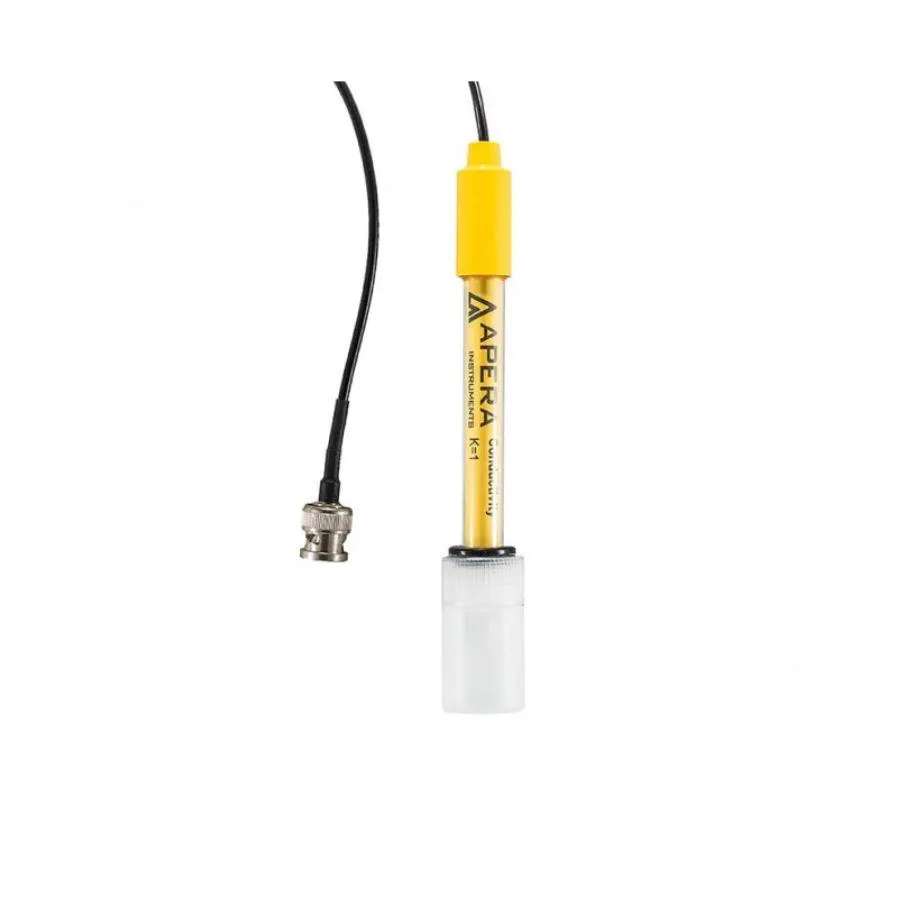

2401-C Электрод проводимости специально разработан для высокоточных лабораторных измерений. Его полостная структура и конструкция сенсора с платиновым чипом повышают точность и стабильность измерения электропроводности в диапазоне от 0 до 200 мСм/см.
Особенности датчика 2401-C:
- Разработан для лабораторных условий;
- Стеклянный корпус устойчив к химической коррозии;
- Полая структура повышает стабильность и точность измерений;
- Совместим со всеми измерительными приборами с разъемом BNC.
Технические характеристики модели 2401-С:
| Характеристика |
Значение |
| Измеряемый параметр |
Проводимость |
| Диапазон измерения: |
от 0 до 200 мСм/см |
| Корпус: |
Бессвинцовое стекло |
| Постоянная: |
K = 1.0 |
| Разъем: |
BNC |
| Размер: |
(Ø12×145) мм |
| Рекомендуемая рабочая температура |
(0 ~ 80)°С |
Электроды для ph-метров — это селективные датчики ионов водорода (H+). В pH-электродах на самом деле используется два электрода, зонд (индикаторный электрод) и контрольный электрод. Как правило, эти два электрода расположены в едином корпусе («теле») электрода.
На конце тела электрода у зонда имеется тонкий слой чувствительного к водороду стекла. Напряжение зонда меняется в зависимости от активности ионов водорода (напряжение растет в кислой среде и уменьшается в щелочной среде). Контрольный электрод обеспечивает постоянное напряжение, которое мы используем для определения разницы с зондом. Суммарный mV отклик отправляется на измерительный прибор (счетчик), где конвертируется в pH-показатель.
Электроды для ph-метров бывают трех видов:
Измерительный электрод представляет собой стеклянный стержень с чувствительной стеклянной мембраной на конце. При погружении электрода в раствор на его поверхности формируется гелевый слой. Такой же гелевый слой сформирван на внутренней стороне мембраны из внутреннего электролита. В зависимости от кислотности среды ионы водорода [H+] диффундируют в гелевый слой или из него. Это создает потенциал на стеклянной мембране.
Электрод сравнения представляет собой стеклянный стержень, выполненный из стекла не чувствительного к ионам водорода [H+]. Нa его конце расположена диафрагма, через нее внутренний электролит медленно вытекает в раствор. Во внутренний электролит погружен элемент сравнения (серебро/хлорид серебра). Таким образом при погружении электрода в раствор элемент сравнения контактирует с раствором и на контактах электрода возникает потенциал. Разность потенциалов электрода сравнения и измерительного электрода дают значение пропорциональное pH.
Комбинированный электрод представляет собой комбинацию измерительного электрода и электрода сравнения. Конструктивно измерительный pH электрод окружен электродом сравнения, эти части имеют те же свойства и функции что и отдельные электроды. Комбинированные электроды получили большое распространение из-за простоты использования.
Часто комбинированный электрод совмещен с температурным датчиком, внутрь электрода помещают термопару для температурной компенсации измеряемого значения pH.
