Описание

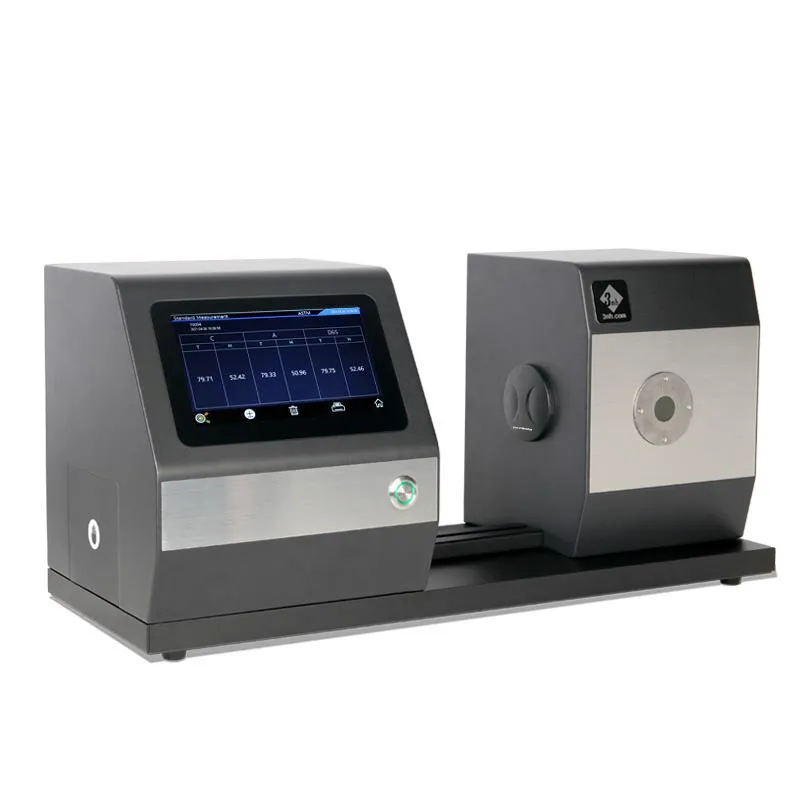

Мутномер YH1210 — современный прибор от компании 3nh. Предназначен для измерения прозрачности и светопроницаемости пропускающих свет материалов: стёкол, пластиков, плёнок, ЖК-экранов и т.п.
Устройство позволяет реализовывать следующие методы измерений:
- некомпенсационный метод по стандарту ASTM D1003,
- компенсационный метод по стандарту ISO 13468,
- полное светопропускание,
- определение мутности и прозрачности.
Открытая рабочая зона для вертикального и горизонтального измерения позволяет размещать большее количество испытуемых образцов. Прибор YH1210 снабжен матричным фотодиодным сенсором (PD), обеспечивающим визуальную реакцию V (λ) 2 градуса по системе CIE. Компенсационный метод может использоваться для измерения светопропускания и мутности с высокой точностью и повторяемостью.
Особенности модели YH1210:
- Легкость управления, более быстрое и точное измерение

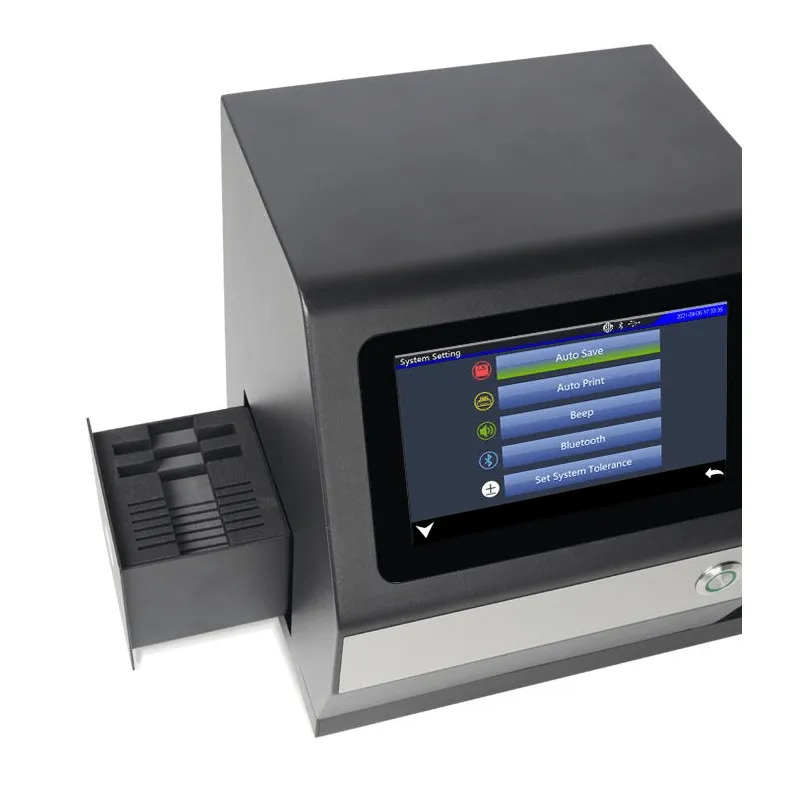

Прибор YH1210 оснащен большим сенсорным экраном, упрощающим управление, матричным фотодиодным сенсором (PD), обеспечивающим визуальную реакцию V (λ) 2 градуса CIE для достижения высокой точности и воспроизводимости измерений коэффициента пропускания и мутности. Вывод данных через порт USB позволяет подключить прибор к лабораторной системе.
- Динамическое измерение
Независимый детектор источника света и датчик температуры непрерывно контролируют источник освещения и изменения условий окружающей среды, обеспечивая достоверность результатов испытаний.
- Функция компенсации для большей точности данных измерения
Поддержка некомпенсационного метода по стандарту ASTM D1003, компенсационного метода по стандарту ISO 13468, полного светопропускания, определения мутности позволяет получить более точные результаты измерения.
- Удобство измерения и хорошая адаптивность

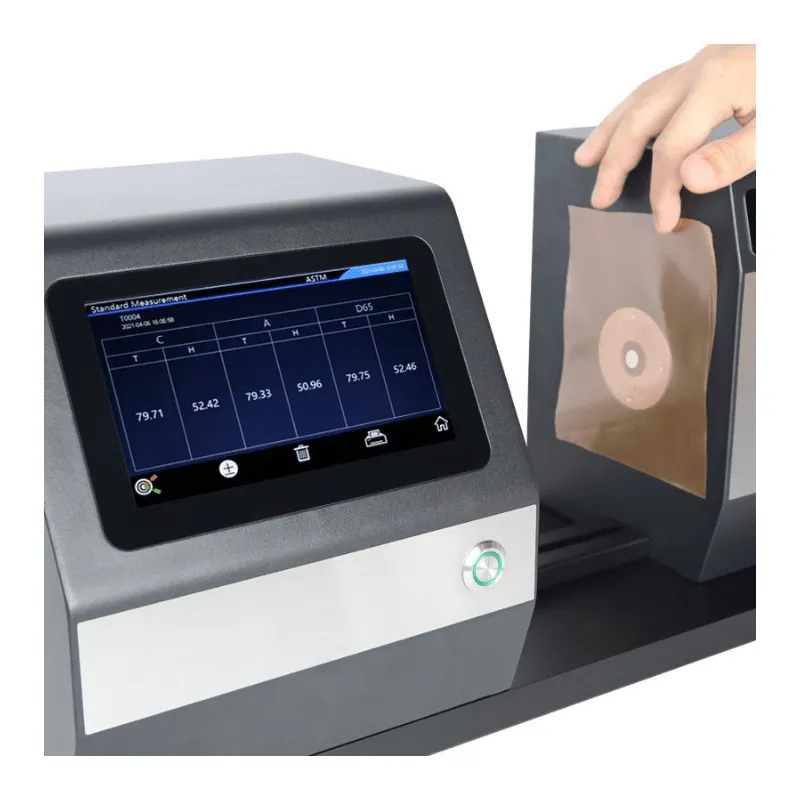

Открытая рабочая зона для вертикального и горизонтального измерения позволяет размещать большее количество испытуемых образцов
- Программное обеспечение для управления качеством
Мощное программное обеспечение для измерения и анализа мутности и светопропускания подходит для контроля качества и управления данными в различных отраслях промышленности. Возможности вывода данных на ПК, сравнения показателей мутности, светопропускания и цветового различия, создания отчетов об измерениях упрощают настройку согласно требованиям пользователя и управление.
Сферы применения
Мутномер YH1210 широко используется в стекольной промышленности, в производстве пластмасс, пленок, дисплеев, упаковочных материалов, в жидкостном анализе и в других отраслях промышленности.
Технические характеристики YH1210:
Геометрия измерений | Коэффициент пропускания: 0/D (параллельное освещение, диффузный прием) |
Диаметр интегрирующей сферы | 154 мм |
Источник света | Комбинированный светодиодный источник 400 ~ 700 нм |
Датчик | Матричный фотодиодный сенсор (PD), обеспечивающий визуальную реакцию V (λ) 2 градуса по системе CIE |
Диапазон измерений | 0–100 % |
Измерительная апертура | Ø20 мм/ Ø15 мм/ Ø8 мм/ Ø4 мм (одна апертура по выбору) |
Размер образца | Толщина менее 105 мм |
Другие колориметрические показатели | Мутность (ASTM D1003/1044, ISO13468), коэффициент пропускания T (ISO), коэффициент пропускания T (ASTM) |
Угол наблюдения | 2° |
Источник света | D65, A, C |
Отображаемые данные | Результат (пройден/не пройден) |
Время измерения | 1,5 с (прибл.) |
Разрешающая способность | 0,01 ед. |
Повторяемость | Апертура Ø20 мм: менее 0,05 (после предварительного нагрева и калибровки прибора измеряется типичное отклонение от эталонного значения 30 раз с интервалом в 5 секунд) |
Межприборная погрешность | Апертура Ø20 мм: менее 0,4 (после предварительного нагрева и калибровки измеряется типичное отклонение от эталонного значения с интервалом в 5 с) |
Габаритные размеры | Длина × Ширина × Высота = 487 × 260 × 298 мм |
Масса | 8,0 кг (прибл.) |
Источник питания | Адаптер питания 24 В, 3 А пост. тока |
Срок службы источника света | Более 3 млн измерений в течение 5 лет |
Дисплей | 7-дюймовый, TFT True Color, емкостный сенсорный экран |
Интерфейс | USB, последовательный порт печати |
Хранение данных | 1000 эталонных образцов, 20000 исследуемых образцов |
Язык | Упрощенный и традиционный китайский, английский |
Рабочая температура | 0…+40 °C |
Температура хранения | –20…+50 °С |
Примечание: | Технические характеристики могут быть изменены без предварительного уведомления. |
Стандартная комплектация YH1210:
- Адаптер питания,
- руководство по эксплуатации,
- программное обеспечение для контроля качества (загрузка с официального сайта),
- кабель USB,
- набор стандартов мутности для калибровки 0%,
- измерительная апертура.
Дополнительные принадлежности:
- Микропринтер,
- крепежное приспособление,
- стандарты мутности,
- ножной переключатель.
Соответствие стандартам
Прибор отвечает требованиям различных стандартов: ASTM D1003/1044, ISO 13468, ISO 14782, GB/T 2410, JJF 1303-2011, CIE 15.2, JIS K7105, JIS K7361, JIS K 7136.
